Вставка оси

Вы можете продлить любую ось в конструкции, чтобы ее можно было вращать и поворачивать. ОсьПрямая линия, вокруг которой вращается объект или вокруг которой симметрично упорядочены объекты. См. «Ось выравнивания». слегка выступит за край области, включающей конструкцию. Это поле будет расширяться и обрезаться по мере добавления, удаления или перемещения объектов в конструкции. Оси не связаны с геометрией, использованной для их создания (только если они не расширяют существующие оси). Оси нужно явно выбрать для перемещения с другими элементами.

Вставка оси

1. Щелкните Axis (Ось) в группе Create (Создание) на вкладке Design (Конструктор).

2. Выберите один из следующих элементов:



   Выберите:	Вставка оси:
   Осевая граньГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность». 3D-объекта, через которую проходит ось. Ось отображается при перемещении курсора над осевой гранью.	С осью грани
   Две непараллельные плоскостные грани	На пересечении теоретических плоскостей, содержащих эти две грани
   Линейное ребро	С ребром
   Цилиндрическая и касательная плоскость	На пересечении цилиндра и плоскости
   ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами.	С линией
   Ось исходной точкиОсь, проходящая через исходную точку.	Вдоль оси исходной точки
   Круг или дуга	С центральной точкой и в соответствии с линией
   ТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг. и плоскость	Через точку и в соответствии с плоскостью (перпендикулярно ей)
   Две точки	Через обе точки
   Три оси	В точке расположения оси цилиндра между тремя осями



3. (Дополнительно) Щелкните параметр инструмента Build Line (Построение линии), чтобы выбрать опорные объекты, а затем выберите временную (пунктирную) линию для создания нужной линии из доступных. Дополнительные сведения о создании временных линий см. в разделе Вставка временных точек, осей и плоскостей.

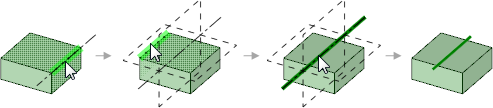

Вставка оси, проходящей через серединную точку между двумя точками

1. Щелкните в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Удерживая нажатыми клавиши Alt и Shift, выберите две точки для создания двух временных осей, пересекающих серединную точку.

3. Щелкните временную ось.

4. Щелкните Axis (Ось) в группе Insert (Вставка) на вкладке Design (Конструктор).

Примеры

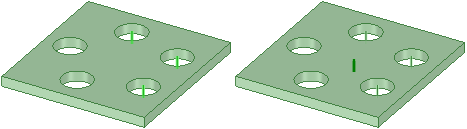

Создание оси путем выбора осей трех цилиндров
