Редактирование с помощью размерных комментариев

Для изменения конструкции с помощью инструментов Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. и Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. можно использовать трехмерные (3D) размерные комментарии. Размерные комментарии можно использовать в сочетании с линейными размерами.

На веб-сайте SpaceClaim доступно следующее видеоруководство по этой теме: Учебное руководство: размерные комментарии.

Использование трехмерных размерных комментариев с инструментом Pull (Вытягивание) или Move (Перемещение)

1. Щелкните Pull (Вытягивание) или Move (Перемещение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите объекты, которые нужно вытянуть или переместить. Можно выбрать ребро, грань, точку или поверхность.

3. Если используется инструмент Move (Перемещение), выберите направление на маркере перемещения.

4. Щелкните значок искры возле размера, который хотите использовать для внесения изменения. При наведении указателя мыши на значок он становится желтым, как показано на изображении выше.

   Щелкните значок искры, чтобы отредактировать поле размера.

   Эти значки отображаются в случае применения инструмента, который можно использовать с размерными комментариями для внесения изменений. Размерный комментарий должен быть связан с гранью, ребром или точкой, которые нужно изменить.

   Если при использовании инструмента Move (Перемещение) значки искры не отображаются, необходимо выбрать направление на маркере перемещения или создать линейный размер. Прогнозируемость результатов значительно повысится, если повторно закрепить маркер перемещения за соответствующей гранью, ребром или точкой.

5. Введите новый размер и нажмите клавишу ВВОД.

   На основе этого размера изменятся выбранные объекты.

   Если изменяемый размер не связан с выбранными объектами, не будут внесены никакие изменения, а в области состояния в нижней правой части окна SpaceClaim отобразится сообщение об ошибке.

   Если инструменту не удается внести изменение в направлении, указанном маркером вытягивания или перемещения, будет выполнена попытка внести изменение в противоположном направлении для обеспечения введенного размера.

Примеры

Выбор размера с помощью активного инструмента Pull (Вытягивание)

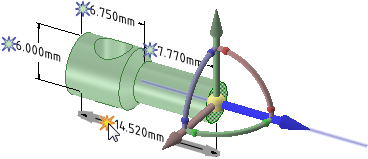

Выбор размера с помощью активного инструмента Move (Перемещение). Для выбора размера необходимо сначала выбрать направление на маркере перемещения.

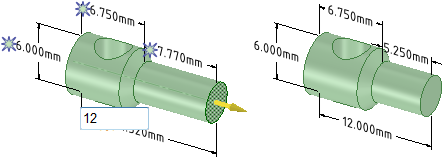

Изменение значения поля размера

Использование углового размера для вытягивания грани с заданной осью вращения

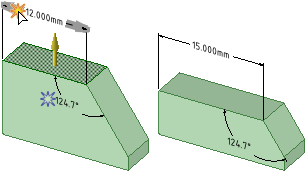

Использование линейного размера для смещения грани при вытягивании

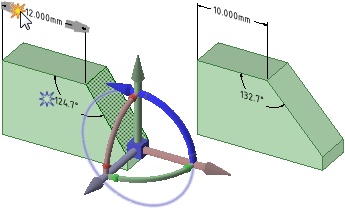

Использование линейного размера для изменения угла грани при перемещении

ПримечаниеКомментарий, размещенный в конструкции, чертежном листе или 3D-разметке. Примечания содержат текст или символы, вставленные вами, и могут быть связаны с геометрическими параметрами с помощью линии выноски примечаний.. Мы повторно закрепили инструмент Move (Перемещение) за нижним горизонтальным ребром грани

Вытягивание с использованием радиального размера на грани, смещенной по отношению к другой цилиндрической грани; также работает, если выбрать две радиальные грани без отношения смещения
