Стили эскизной сетки

Можно выбрать отображается ли эскизная сетка и как отображаются геометрические элементы над или под сеткой в каждом окне Design (Конструктор). Можно использовать один стиль при просмотре компонента, а другой стиль при создании нового геометрического элемента в рамках компонента. Можно также настраивать эскизную сетку скрывая линии сечения и грани с помощью параметров программы SpaceClaim.

Отображение или скрытие эскизной сетки

Чтобы отобразить эскизную сетку, включите функцию Show Sketch Grid (Отобразить эскизную сетку) в группе ленты Grid (СеткаСм. «Сетка эскиза») на вкладке Display (Отображение). Эскизная сетка появится во всех эскизных инструментах. Отображение эскизной сетки позволяет привязываться к линиям сетки и предоставляет визуальный ориентир для ориентации эскиза в рамках конструкции

Определение отображения геометрических элементов над или под сеткой

• Чтобы сделать геометрический элемент под эскизной сеткой более прозрачным, включите функцию Fade Scene Under Grid (Затухание сцены под сеткой).

  Эскизные кривые снаружи текущей плоскости эскиза становятся более тусклыми, а кривые макета остаются нетронутыми.

• Чтобы скрыть геометрический элемент над эскизной сеткой, включите функцию Clip Scene Above Grid (ОбрезаниеУдаление части линии, ограниченной пересечением с линией или ребром. сцены над сеткой).

Обрезание конструкции с помощью плоскости

Щелкните правой кнопкой на плоскости и выберите Clip with Plane (ОбрезатьСкрыть все геометрические элементы в конструкции выше или ниже сетки или выделенной плоскости. с помощью плоскости). Чтобы восстановить прежний вид конструкции, щелкните правой кнопкой мыши на плоскости и выберите Clip with Plane (Обрезать с помощью плоскости) снова.

Плоскости, оси и примечания не обрезаются.

Примеры

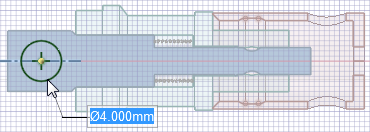

Затухание сцены под сеткой облегчает просмотр во время создания эскизов в режиме сечения.

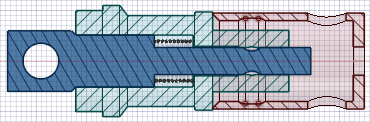

Просмотр сечения со сценой, обрезанной над сеткой
