Панель состояния

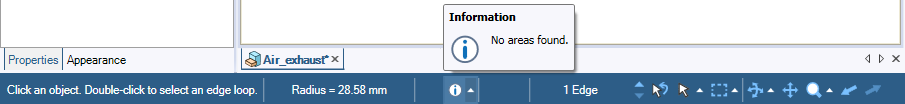

На рисунке выше показаны следующие элементы синей панели состояния (слева направо):

• Status message (Сообщение о состоянии): отображает сообщения и сведения о ходе выполнения работы в текущем инструменте. Эти сообщения можно также просмотреть в верхней левой части окна Design (Конструктор), выбрав Show status messages in window (Показывать сообщения о состоянии в окне) в Часто используемых параметрах.

  Можно навести курсор на значок состояния в окне сообщений, чтобы посмотреть всплывающие подсказки.

  Количество затронутых объектов включено в сообщения о состоянии.

• Quick measurement (Быстрое измерение): отображает простые измерения выбранных объектов, такие как расстояние между двумя объектами или координаты X, Y, Z определенной точки. См. раздел Быстрые измерения. Для других типов измерений, таких как объем и масса, используйте инструмент Measure (Измерение). Можно выделять текст, который появляется для его копирования и вставки.
• Сообщения об ошибках, предупреждения и информационные сообщения: отображают сообщения по мере из возникновения. Щелкните значок, чтобы просмотреть все сообщения, касающиеся текущей конструкции. Щелкните сообщение для выделения объекта, указанного в сообщении. Дважды щелкните сообщение для выбора объекта, указанного в сообщении. Включите параметр Zoom (Масштабирование) для увеличения масштаба затронутых объектов в окне Design (КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня.) путем двойного щелчка по сообщению.
• Selection list (Список выбора): показывает список выбранных в настоящее время объектов. Наведите курсор на область списка в строке состояния, чтобы увидеть весь список. При выборе элемента Pattern (Шаблон) в дереве структуры список выбора обновляется и показывает число шаблонов, входящих в конструкцию.
• Select Parents (Выбрать родительские объекты) или Select Children (Выбрать дочерние объекты) : в зависимости от текущего выбора можно выбрать родительские объекты (стрелка вверх) или дочерние объекты (стрелка вниз) выбранных в настоящее время объектов.
• Revert selection (Вернуть выбор): возвращает предыдущий выбор.

• Selection Filter (Фильтр выбораРаскрывающийся элемент управления в панели состояния, который можно использовать для ограничения выбора объектов. Будут выбраны только отмеченные типы объектов; например, только грани и ребра.): позволяет определить, какие элементы могут быть выбраны в окне Design (Конструктор). Метка, расположенная в строке состояния, показывает текущий выбранный объект.

  Можно снять или установить флажок для выборки Smart (Умный), чтобы расширить управление фильтрацией:

  • Включите Smart (Умный), чтобы свернуть Selection Filter (ФильтрСм. «Фильтр выбора» выбора). В таком случае только параметры Box Selection (Выбор блока) доступны для выбора.

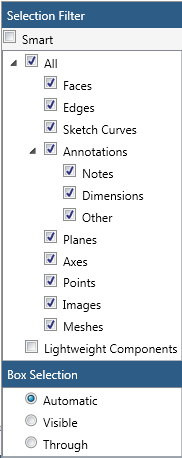

  • Выключите Smart (Умный), чтобы развернуть Selection Filter (Фильтр выбора) и отобразить все варианты выбора, как показано ниже:



• Selection mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. выбора): позволяет выбрать Box (Прямоугольник), Lasso (Лассо) или Paint (Заливка).

• View controls (Элементы управления видом): эти элементы управления позволяют вращать, панорамировать, изменять масштаб и переключаться между предыдущим и следующим видом. ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди. также можно изменить с помощью инструментов из группы Orient (Ориентирование), которая присутствует на большинстве вкладок.

  При вращении в раскрывающемся списке Spin (Вращение)Инструмент, который используется для переориентирования конструкции в любом направлении, что позволяет просмотреть ее с любого угла. можно также выбрать один из следующих параметров:

  • On Center (По центру): вращение вокруг центра конструкции
  • On Cursor (По курсору): вращение вокруг курсора
  • Rotate 90 Clockwise (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D.: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. на 90° по часовой стрелке): поворот конструкции на 90° по часовой стрелке
  • Rotate 90 Counterclockwise (Повернуть на 90° против часовой стрелки): поворот конструкции на 90° против часовой стрелки

  При масштабировании в раскрывающемся списке Zoom (Масштабирование) можно также выбрать один из следующих параметров:

  • Zoom Extents (Величина масштабирования): масштабирование выбранного изображения, чтобы вписать его в окно Design (Конструкция)
  • Zoom Box In (Увеличение масштаба): увеличение изображения в выбранной области
  • Zoom In (Увеличение): увеличение масштаба вида
  • Zoom Out (Уменьшение): уменьшение масштаба вида
