スケッチのスケーリング

2D オブジェクトの操作に使用できる操作ハンドルは [スケール] ツールで表示します。[スケール] ツールは、平面プレーン内に存在する面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。。のみのソリッドの場合に断面モード横断面図面他の人と意見交換を行ったり、デザインを提出してレビューしてもらうために組み込まれた、デザインのアスペクト。[図面] タブにあるツールを使用すると、デザインにアノテーションをつけたり、図面シートを作成したり、デザインの変更を確認したりできます。また、各種規格に合うように、図面設定のカスタマイズをしたり、独自のカスタムスタイルを作成したりすることもできます。シートのビューの 1 つです。横断面断面のエッジと頂点線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。は、デザインの横断面を表示します。横断面は、図面シートでその他のビューの 1 つから作成します。「アイソメビュー」、「投影ビュー」、「詳細図図面シートのビューの 1 つです。詳細図は、一部分の拡大などの特定のエリアの拡大ビューを作成し、より詳細な図面を表示します。図面シートでその他のビューの 1 つから詳細図を作成できます。「アイソメビュー」、「投影ビュー」、「横断面」を参照してください。」を参照してください。のエッジと頂点を操作してソリッドを編集するモード。このモードでは、線をプルすると面もプルされ、頂点をプルするとエッジもプルされます。横断面を作成するには、横断面プレーンの設定に使用される面を選択します。ハッチングで、断面プレーンとソリッドの交差ソリッドおよび面の分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。に使用するツールが表示されます。で使用することもできます。

[スケール] ツールは、平面上にあるスケッチに対して機能します。複数の平面状にあるスケッチをスケールする必要がある場合は、「[プル] によりスケッチをスケールする」を参照してください。

オブジェクトをスケール、回転、またはパンするには

1. [デザイン] タブの [スケッチ] リボングループで [スケール] をクリックします。

2. 図面またはクリッププレーンを選択します。

3. 任意の 2D オブジェクト (円弧半径が一定の曲線。すなわち円の一部。「スイープ円弧」、「3 点円弧」、「正接交差することなく 1 点のみでカーブ (円弧または円) に接する線。正接点で半径に垂直です。カーブに正接する線のスケッチや、線またはカーブに正接する円弧をスケッチできます。円弧」を参照してください。とスプラインを含む) または 3D エッジを選択します。

   [デザイン] ウィンドウで、Ctrl キーを押したままにするか、またはボックスを作成すると複数のオブジェクトを選択できます。

   個々のスプライン通過点を選択し、スプラインカーブの一部を変更することができます。

4. 次のようにして、オブジェクトをスケール、回転軸オブジェクトの回転の中心となる直線、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。、またはパンします。

   • スケール: 白い操作ハンドルをドラッグします。ドラッグする間 Shift キーを押し続けると、縦横比矩形の長さと幅、または画像の高さと幅の比率。画像のサイズを変更する場合、ゆがみを避けるためアスペクト比を維持することが重要です。を固定できます。パーセント率 (50% など) を含む寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を入力することもできます。

   • 回転: 緑の操作ハンドルをドラッグします。

   • 回転およびスケールの中心を変更: ピンクの円をドラッグします。

   • パン: 破線の境界までマウスカーソルを移動ジオメトリの移動または回転に使用するツール。させて実線ボリュームを囲むオブジェクト。ボリュームを囲む場合は、サーフェスはソリッドになります。になるようにし、次いでボックスで囲まれたオブジェクトをドラッグします。

ｵﾌﾟｼｮﾝ

[スケール] ツールには、次のオプションがあります。

全てのスケッチツールには、以下のオプションがあります。

• デカルト座標: スケッチ内の点を選択し、このオプションをクリックすると、その点からのデカルト座標が表示されます。デカルト座標は、選択された点からの X 距離と Y 距離を示します。点が選択されていない場合、原点座標系のゼロ点。[移動] ツールをアンカーできるデザイン内での任意の位置に、原点を挿入できます。原点から寸法を作成したり、スケッチグリッドを原点にすばやく移動したりできます。ソリッドの質量中心または体積中心に原点を挿入することもできます。からの X 距離と Y 距離を示します。

• 極座標「座標」を参照してください。: スケッチ内の点を選択し、このオプションをクリックすると、その点からの極座標が表示されます。極座標は、選択された点からの角度と距離を示します。点が選択されていない場合、原点からの角度と距離を示します。

• グリッドにスナップ: このオプションでスケッチ中にスナップのオンとオフを切り替えます。スケッチ中、カーソルは小グリッド間隔の増減単位にスナップします。ディフォルトは、メートル法の場合 1 mm、またはヤード/ポンド法の場合 0.125 in です。小グリッド間隔の変更については、「単位オプション」を参照してください。

• 角度にスナップ: スケッチ中に角度スナップのオンとオフを切り替えるには、このオプションを選択します。スケッチ中、カーソルは角度スナップの増減単位にスナップします。ディフォルトは 15 度です。スナップに使用する角度の増減単位の変更については、「スナップオプション」を参照してください。

• レイアウトカーブの作成: レイアウトカーブとしてスケッチカーブが作成されます。スケッチモードスケッチグリッドでスケッチツールを使用して、2D で作成するモード。スケッチは、スケッチグリッド上の線とその他の 2D オブジェクトの集まりです。スケッチすると、3D にプルできる領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。が作成されます。[プル] ツールを使用してスケッチを 3D にプルすると、交差している線で形成された領域はソリッドになり、線はエッジになります。を選択していて、デザインを図面シートに移動した場合、図面シートにレイアウトカーブを作成するには、[オプション] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。の [スケッチオプション] グループで [レイアウトカーブの作成] チェックボックスをもう一度選択する必要があります。「レイアウトカーブの作成」を参照してください。

• カーブフィッターオプション: スケッチ平面がメッシュオブジェクトSTL ファイルライトウェイト (ファセットのみ) をインポートして作成するオブジェクト。メッシュオブジェクトは、ファセットにスナップできます。を通過する場合、システムはファセット点を通るようにカーブを調整します。線は緑色で、弧は青色で表示されます。システムが生成したカーブには以下のオプションが適用されます。

  • カーブをフィット選択した面、エッジ、デザインが [デザイン] ウィンドウに合うように、ビューを拡大または縮小するツール。図面シートを操作している場合は、フィットは図面シートを [デザイン] ウィンドウに合わせて表示します。 - 点を通るようにカーブを調整したくない場合には、このオプションのチェックを外します。

  • 公差 - どれだけの数の点を見つけるかを決定すると同時に、いくつのカーブを作成するかを決定します。公差が小さいほど、見つける点が多くなって多くのカーブが生成されます。

  • 自動ﾏｰｼﾞ - ﾁｪｯｸﾏｰｸを付けると、ｼｽﾃﾑが線と弧をﾏｰｼﾞしてｽﾌﾟﾗｲﾝ持続的にカーブしていて、鋭角の境界のない (頂点がない) 線。[スプライン] ツールを使用して、点のセットを定義してスプラインを作成します。[プル] ツールでスプラインをプルすると、スプラインはエッジになります。を形成します。スプラインはピンクで表示されます。

例

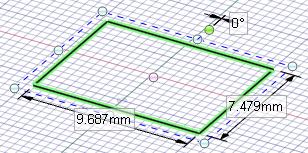

[スケール] ツールの寸法は、選択したスケッチオブジェクトの範囲作成したオブジェクトの外側の境界。までを参照します。

断面モードでのスケーリング
