[プル] によるスケッチのスケール

[スケール] ツール、または [プル] ツールでは、スケッチカーブのスケールを設定できます。

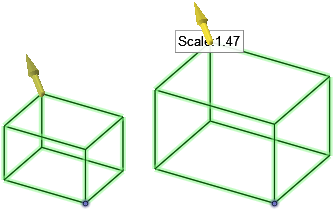

[スケール] ツールは、1 つの平面プレーン内に存在する面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。。上にあるスケッチカーブをスケールしたいときに使用します。[プル] ツールは、以下の例に示すように、複数の平面上にあるカーブをスケールしたいときに使用します。

[プル] ツールを使用してスケッチカーブをスケールするには

1. [デザイン] タブの [編集] グループで [プル] をクリックします。

2. カーブを選択します。

3. [スケール] ツールガイド選択したツールに特有の機能。をクリックします。

4. アンカーポイント「アンカー」を参照してください。を選択します。

5. [ブレンド] がオレンジでハイライトされている場合、[オプション] パネル基本的にアプリケーションウィンドウの左側に表示される、ユーザーインターフェースの一部で、[ストラクチャー] パネル、[レイヤ] パネル、[選択] パネル、[グループ] パネル、[オプション] パネル、[プロパティ] パネルがあります。これらのパネルをドッキングまたは切り離すことができます。でクリックし、このオプションをオフにします。

   [ブレンド] オプションが有効な場合、スケールは機能しません。

6. 黄色のガイド「ツールガイド」を参照してください。矢印の方向にドラッグします。
