原点の挿入

原点座標系のゼロ点。[移動] ツールをアンカーできるデザイン内での任意の位置に、原点を挿入できます。原点から寸法を作成したり、スケッチグリッドを原点にすばやく移動したりできます。ソリッドの質量中心または体積中心に原点を挿入することもできます。は、デザイン内で[移動ジオメトリの移動または回転軸オブジェクトの回転の中心となる直線スケッチモードまたはレイアウトプレーンで作成された直線、円弧、スプライン。線には長さはありますが、面積はありません。[プル] ツールを使用してスケッチを 3D にプルすると、線はエッジになります。、または規則的に配列したオブジェクトの中心の直線。「整列軸」を参照してください。の周囲のパス面ソリッドの側面またはその他のサーフェス。例として、穴の内面や矩形ソリッドの 6 つの側面などがあります。「サーフェス」を参照してください。またはエッジをスイープする、直線、曲線またはエッジ。で移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。に使用するツール。] ツールをアンカーできる位置ならどこでも挿入できます。原点に定規をアンカーし、スケッチモードスケッチグリッドでスケッチツールを使用して、2D で作成するモード。スケッチは、スケッチグリッド上の線とその他の 2D オブジェクトの集まりです。スケッチすると、3D にプルできる領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。が作成されます。[プル] ツールを使用してスケッチを 3D にプルすると、交差ソリッドおよび面の分割ソリッドまたはサーフェスを分割するには、[組合せ] ツールを使用します。ソリッドまたはサーフェスを選択して、ターゲットをカットするために [カット] ツールとして使用します。「カッターオブジェクト」を参照してください。に使用するツールしている線で形成された領域はソリッドになり、線はエッジになります。で原点をスナップできます。これにより、原点から寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。付けを行い、すばやくスケッチグリッドスケッチするときにガイド「ツールガイド」を参照してください。となる、規則的な間隔の線のパターン。スケッチグリッドでは、簡単にオブジェクトの整列や作成ができます。グリッドの単位や間隔の調節や、グリッド表示中のソリッドの表示方法を調整できます。を原点に移動できます。ソリッドの質量中心または体積中心に原点を挿入することもできます。

原点を挿入するには

1. [デザイン] タブの[作成] グループで [原点] をクリックします。
2. 原点は、カーソルに結合してプレビュー表示されます。
3. カーソルを原点の位置に移動させます。原点は、その下にあるジオメトリのタイプに基づいて向きが調整されます。
4. クリックして原点を配置します。

選択した面に基づいて原点を挿入するには

1. 1 つ、2 つ、または 3 つの面を選択します。
2. [デザイン] タブの [作成] グループで [原点] をクリックします。
3. 以下の条件に応じて原点ができます:
   1. 平面プレーン内に存在する面。を 1 つ選択すると、原点は、面の中心にできます。
   2. 交差する 2 つの面を選択すると、最初の平面に XY軸を設定し、2 つの平面の交線を Y 軸として、原点ができます。
   3. 交差する3 つの面を選択すると、最初の平面に XY軸を設定し、2 番目の平面にY 軸を設定し、3 番目の平面と Y軸の交線を Z軸として、原点ができます。

[移動] ツールを使って原点を挿入するには

1. [デザイン] タブの [編集] グループで [移動] をクリックします。

2. 原点を表示する位置に移動ハンドルを移動します。

3. [挿入] リボングループから [原点] ツール を選択し、原点を挿入します。

   原点が [デザイン] ウィンドウとストラクチャーツリーに表示されます。

2 点間の中点に原点を挿入するには

1. [移動] ツールを選択します。

2. Alt キーと Shift キーを押しながら 2 点をクリックし、その中点に一時的な点を作成します。

3. 一時的な点をクリックして、そこに移動ハンドルを配置します。

4. [挿入] リボングループから [原点] ツール を選択します。

   原点が中点に表示されます。

質量中心または体積中心に原点を挿入するには

1. [測定デザインのエッジ、面、ソリッドの測定プロパティを表示するツール。] タブの [解析] グループで [マスプロパティ「マス」を参照してください。] をクリックします。

2. 中心に原点を配置するソリッドを選択します。

   質量中心または体積中心に軸が表示されます。

3. [挿入] リボングループから [原点] ツール を選択します。

   質量中心または体積中心に原点が表示されます。

原点にスケッチグリッドを配置するには

1. 原点の頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を選択します。
2. [スケッチ] モードを開始します。

   選択した原点の x 軸と Y軸にスケッチグリッドが表示されます。

新たに作成したコンポーネントの原点を定義するには

1. 原点を挿入します。
2. Alt キーを押しながら原点をクリックします。
3. ソリッドを右クリックし、コンテキストメニューユーザーインターフェースでは、実行中の操作に特有な機能のリストを意味します。コンテキストメニューにアクセスするには、[デザイン] ウィンドウで右クリックします。から [新規コンポーネントに移動] を選択します。

   新しいコンポーネントを作成し、原点を Alt キーで選択したまま、ソリッドをそのコンポーネントにドラッグアンドドロップすることもできます。

4. ストラクチャーツリーのコンポーネントを右クリックし、[コンポーネントを開く] を選択します。

   新しいデザインウィンドウモデルまたはアセンブリを表示する、ユーザーインターフェースの領域 「作業画面」とも呼ばれます。にコンポーネントが開きます。

5. 原点を表示します。

   [新規デザイン] ウィンドウの原点は、Alt キーで選択された原点と同じ場所にあります。

例

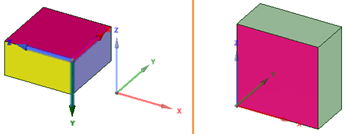

新規コンポーネントを作成するときに Alt キーで選択された原点。左のイメージは、原点と、ソリッドに作成された原点を示します。右のイメージは、配置された場所にあるオブジェクトの原点とともに [新規デザイン] ウィンドウに開かれたコンポーネントです。
