コーナーリリーフタイプのレーザー対称への変更。
異なる半径のベンドについての [コーナーリリーフ] ツールからの [スムーズ] オプションの選択。
90 度でないコーナーについての [スムーズ] オプションの選択。



以下の例で、展開されたシートメタルパーツにおける [基準] コーナーリリーフプロパティの効果を示します。



コーナーリリーフタイプ: 円 基準: コーナー
コーナーリリーフタイプ: 円 基準: 中間
コーナーリリーフタイプ: 正方形 基準: コーナー
コーナーリリーフタイプ: 円 基準: 中間

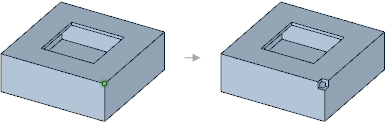

以前にシートメタルに変換されているシェル化されたパーツに、コーナーリリーフを追加します。この部品は展開する前に、接合と面分割が必要となります。



1. 1 つ以上のコーナーリリーフを選択します。

   コーナーリリーフにする頂点線を終了する点。複数の線またはエッジの交差する点。頂点は、スケッチ、寸法、その他の操作で選択できます。を選択することで、[フィル] コーナーを選択できます。

2. [コーナーリリーフ] ツールから [ディフォルト] オプションを選択します。

   [プロパティ] パネルの [シートメタル] セクションで [リリーフタイプ] の値を変更することもできます。



1. Ctrl キーを押しながらコーナーリリーフに隣接する等しいベンドを選択します。

2. [コーナーリリーフ] ツールから [スムーズ] オプションを選択します。

ﾘﾘｰﾌがないｺｰﾅｰ「フィレット (内角)」または「ラウンド (外角)」を参照してください。なので、単純にﾘﾘｰﾌを削除すれば防水ｺｰﾅｰを作成できます。防水コーナー付きのパーツは展開可能であり、他のシートメタルパーツと同様に変更できます。

[ｵｰﾊﾞｰﾗｯﾌﾟなし] 接合上の防水ｺｰﾅｰ

1. ｺｰﾅｰのﾌｧｾｯﾄSTL (ステレオリソグラフィ) ファイルフォーマットでサーフェスジオメトリを表現するために使用するシンプルな三角面。を選択します。

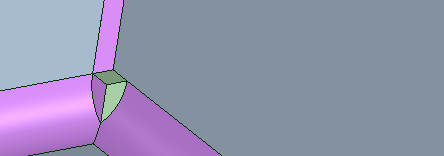

2. ﾐﾆﾂｰﾙﾊﾞｰ、または [ｺｰﾅｰﾘﾘｰﾌ] ﾄﾞﾛｯﾌﾟﾀﾞｳﾝにある[ﾌｨﾙ[フィル] ツールを使用すると、周囲の面を延長エッジに沿って面をプルすること。エッジが延長され押出面の境界となり、エッジで定義された新規断面断面のエッジと頂点を操作してソリッドを編集するデザインモード。ビューは、内部の詳細を表示するために切り取られます。を作成します。して選択部を除去することでジオメトリを簡略化または削除できます。選択した領域スケッチツールを使用して 2D の形状をスケッチする場合、領域は閉じた線または交差している線で形成されます。[プル] ツールを使用してスケッチを 3D 化すると、領域はソリッドになり、線はエッジになります。は、周囲のサーフェスやソリッドで埋められるか修復「フィル」を参照してください。されます。] をｸﾘｯｸします。

   ｺｰﾅｰは、現在防水です。





[完全ｵｰﾊﾞｰﾗｯﾌﾟ] 接合上の防水ｺｰﾅｰ

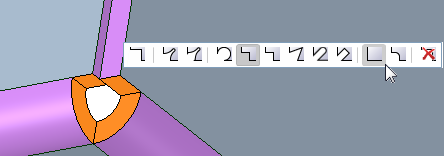

1. ｺｰﾅｰのﾌｧｾｯﾄを選択し、ﾐﾆﾂｰﾙﾊﾞｰまたは [ｺｰﾅｰﾘﾘｰﾌ] ﾄﾞﾛｯﾌﾟﾀﾞｳﾝﾒﾆｭｰから [ﾌｨﾙ] ﾘﾘｰﾌを選択します。







2. 防水コーナーが作成されます。





部分オーバーラップ接合:

[部分ｵｰﾊﾞｰﾗｯﾌﾟ] 接合上の防水ｺｰﾅｰ

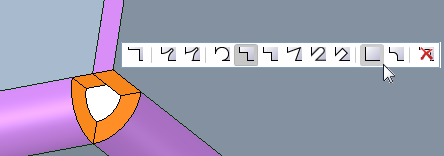

1. ｺｰﾅｰのﾌｧｾｯﾄを選択し、ﾐﾆﾂｰﾙﾊﾞｰまたは [ｼｰﾄﾒﾀﾙ] ﾀﾌﾞの [ｺｰﾅｰﾘﾘｰﾌ] ﾄﾞﾛｯﾌﾟﾀﾞｳﾝﾒﾆｭｰから [ﾌｨﾙ] ﾘﾘｰﾌを選択します。

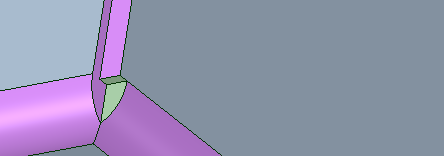

2. 防水コーナーが作成されます。





防水コーナーをリリーフ付きのコーナーに変換するには

1. 以下に示すように、ベンドが接するエッジまたは点を選択します。



   または



2. [ｼｰﾄﾒﾀﾙ] ﾀﾌﾞの [変更] ｸﾞﾙｰﾌﾟ[グループ] タブに表示されるオブジェクトのセット。選択した複数のオブジェクトのグループを作成できます。選択、Alt キーを押しながらの選択、アンカーの移動ジオメトリの移動または回転に使用するツール。、軸、定規寸法プルまたは移動をするときに正確な寸法エッジまたは面の寸法値を表示する、図面上のアノテーション。[寸法] ツールを使用すると、デザイン、図面シート、3D マークアップに対して寸法値を追加できます。を入力するオプション。寸法は、通常は移動またはプルをするときは直線で、回転するときは角度です。などの情報は、グループととも全て維持されます。にある[ｺｰﾅｰﾘﾘｰﾌ] ﾂｰﾙをｸﾘｯｸして、[ﾘﾘｰﾌ] ﾀｲﾌﾟを選択します。

   ｺｰﾅｰは現在ﾘﾘｰﾌを持っています。





コーナーリリーフを削除するには

1. 1 つ以上のコーナーリリーフを選択します。

2. [シートメタル] タブの [変更] グループにある [コーナーリリーフ] ツールまたはミニツールバーから [なし] を選択します。

   コーナーリリーフオブジェクトが削除されます。ジオメトリは残ります。
