Извлечение балок из твердых тел

Этот метод используется для преобразования существующего 3D-твердого тела в балку.

Извлечение балки из твердого тела

1. Нажмите кнопку Extract (Извлечь) в группе Beams (Балки) на вкладке Prepare (Подготовка).

2. Выберите твердое тело в окне Design (Конструктор).

   Определяется балочный объект, а для балок и профилей балок создаются папки в дереве структуры.

   Если выбрать грани на нескольких телах, то балки будут извлечены из каждого тела.

   При извлечении балок из 3D-геометрии обнаруживаются похожие профили. Полученные балки связываются с одним и тем же профилем, чтобы не создавать несколько профилей с одной и той же формой.

Примеры

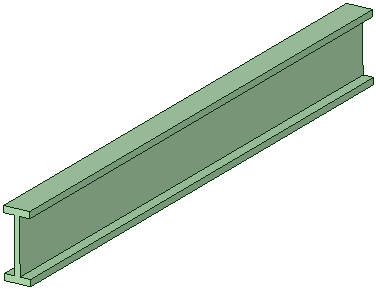

Это простая балка типа «I», смоделированная как твердая деталь.

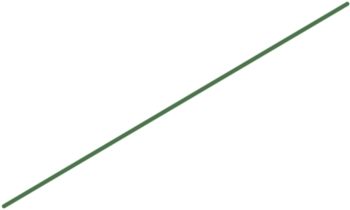

Это балка после использования инструмента Extract (Извлечение).
Это сложная твердая балка с постоянным поперечным сечением.
Это балка после использования инструмента Extract (Извлечение).
Геометрию срединной поверхности также можно использовать для извлечения балки.
Эта балка была извлечена из срединной поверхности выше.
