Профили балок

Профили находятся в папке Beam Profiles (Профили балок) в дереве структуры.

Изменение профиля балки

1. Выберите балку в дереве структуры или окне Design (Конструктор).

2. Щелкните элемент Profiles (Профили) в группе Beams (Балки) на вкладке Prepare (Подготовка).

3. Выберите профиль из списка или из одной из библиотек.

   • При щелчке More Profiles (Больше профилей) открывается окно для просмотра папок, позволяющее выбрать профили, сохраненные на компьютере
   • При щелчке Standard Library (Стандартная библиотека) открывается окно для просмотра стандартных для отрасли профилей балок. Доступно две библиотеки.
     • AISC
     • Eurocode

   Имя балки в папке Beams (Балки) меняется на имя профиля, и в папку Beam Profiles (Профили балок) добавляется новый профиль.

Просмотр свойств профиля балки

Выберите профиль балки из папки Beam Profiles (Профили балок) в дереве структуры.

Свойства профиля отображаются на панели Properties (Свойства). Эти свойства доступны только для просмотра и не могут быть изменены.

См. раздел Свойства балок.

Редактирование профиля

1. Щелкните правой кнопкой мыши профиль в дереве структуры.

2. Выберите пункт Edit Beam Profile (Редактировать профиль балки).

   ПрофильЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. в пространстве; контур объекта; используется для описания объектов при сдвиге или скруглении. откроется в виде эскиза в новом окне Design (Конструктор).

3. Измените профиль таким же образом, как эскиз.

   Каждый профиль имеет управляющие размеры, установленные на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.), и каждый размерный комментарий помечен так, чтобы знать, какой группе он соответствует. Эти размеры можно изменить, чтобы изменить профиль. См. раздел Работа с группами.

Установка профиля по умолчанию

1. Очистите выделение, щелкнув пустое место в окне Design (Конструктор).

2. Щелкните элемент Profiles (Профили) в группе Beams (Балки) на вкладке Prepare (Подготовка).

3. Выберите профиль из списка или библиотеки профилей.

   Для новых балок, созданных во время этого сеанса, этот профиль будет использоваться по умолчанию.

   Настройка профиля по умолчанию не является постоянной и будет удалена при перезапуске SpaceClaim.

Удаление профиля из папки Beam Profiles (Профили балок)

1. Выберите профиль в дереве структуры.

2. Щелкните элемент Profiles (Профили) в группе Beams (Балки) на вкладке Prepare (Подготовка).

3. Нажмите кнопку Remove Profile (Удалить профиль).

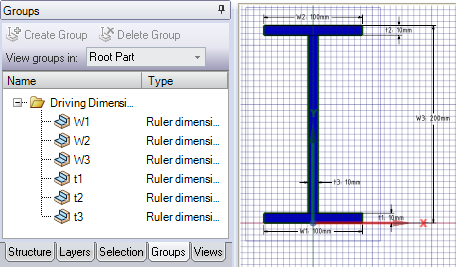

Пример

Метки размерных комментариев в профиле балки соответствуют именам групп.
