Отображение кривизны

Этот инструмент используется для отображения значений кривизны вдоль граней или ребер. Этот анализ позволяет определить области с кривыми очень малого радиуса, которые сложно сместить или преобразовать в тонкие твердые тела.

Непрерывность кривизны вдоль набора граней или ребер также можно оценить путем визуализации. Непрерывность кривизны наблюдается при плавном и последовательном изменении значений кривизны. В случае непрерывных кривых длина точек данных плавно меняется или наблюдается равномерный переход между цветами граней. Резкие изменения в длине точек данных или цветах граней — признак прерывистой кривизны.

Отображение кривизны ребра

Щелкните Curvature (Кривизна) в группе Quality (Качество) на вкладке Measure (Измерение).
Выберите линию, кривую или ребра. Удерживая нажатой клавишу Ctrl, щелкните несколько линий или ребер, чтобы выбрать их, или выберите объект в дереве структуры.

Цветную заливку можно изменить на панели Options (Параметры).

На панели Options (Параметры) можно изменить цвет, масштаб и плотность точек данных.

Совет. Выберите пункт Edges (Ребра) в фильтре выбора, а затем используйте рамку выбора, чтобы выбрать все ребра в конструкции.

При визуализации ребер отображаются линии в точка данных вдоль ребра. Чем больше радиус кривой, тем длиннее точка данных. Для прямых ребер точки данных не отображаются, так как они не демонстрируют кривизны.

Отображение кривизны грани

Щелкните Curvature (Кривизна) в группе Quality (Качество) на вкладке Measure (Измерение).
Выберите грань или нажмите клавишу Ctrl и щелкните, чтобы выбрать несколько граней.

Цветную заливку можно изменить на панели Options (Параметры).

Кроме кривизны грани, на панели Properties (Свойства) также отображаются абсолютные значения минимальной и максимальной кривизны.

Максимально насыщенный цвет (по умолчанию — красный) указывает на кривизну с наибольшим радиусом. Минимально насыщенный цвет (по умолчанию — серый) указывает на кривизну с наименьшим радиусом (или без радиуса).

Длина каждой линии на «бахромчатом» графике представляет собой значение кривизны C = абсолютное значение (1/r) при выборе поверхности или тела.

Параметры

В инструменте анализа Curvature (Кривизна) доступны следующие параметры:

Show edge curvature using (Показывать кривизну ребра с помощью):

Color (Цвет)	Выберите цвет для «бахромчатого» графика в раскрывающемся меню.
Scale (Масштаб)	Передвиньте ползунок или щелкайте + или –, чтобы увеличить или уменьшить относительный размер «бахромчатого» графика.
Density (Плотность)	Передвиньте ползунок или щелкайте + или –, чтобы увеличить или уменьшить плотность выборки (количество линий, создаваемых вдоль ребра).
Shading (Затенение)	Выберите пункт Shading (Затенение), чтобы отобразить кривизну грани с помощью цвета. Выберите цвета для минимального и максимального значений в раскрывающихся меню.

Примеры

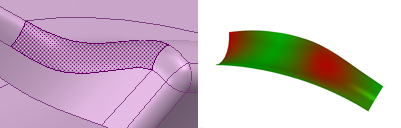

Отображение кривизны грани с помощью цвета
