Выбор

В 3D можно выбирать вершины, ребра, плоскости, оси, грани, поверхности, закругления, твердые тела и компоненты. В 2D можно выбирать точки и линии. Также можно выбирать центры кругов и эллипсов, серединные точки линий и ребер, а также внутренние и конечные точки сплайнов.

Компоненты и другие объекты можно выбирать в дереве структуры и использовать Selection panel (ПанельРазделы интерфейса пользователя, которые изначально отображаются вдоль левой стороны окна программы и включают: панель Structure (Структура), панель Layers (Слои), панель Selection (Выделение), панель Groups (Группы), панель Options (Параметры) и панель Properties (Свойства). Эти панели можно фиксировать и откреплять. выбора) для выбора объектов в одной и той же детали, которые являются одинаковыми или относятся к текущему выбранному объекту.

Объекты, которые нельзя выбрать, затеняются в окне Design (Конструктор).

Список выбранных объектов отображается в панели состояния в нижней части окна SpaceClaim. Ярлыки панели состояния отображают предварительно выбранные и выбранные объекты. Наведите курсор над сообщением состояния для просмотра подробного списка предварительно выбранных и выбранных объектов, включая основные и дополнительные (выбраны посредством нажатия клавиши Alt и щелчка) объекты.

Режимы выбора

Для использования следующих дополнительных режимов щелкните стрелку на инструменте Select (Выбор):

• Using Box (С использованием рамки): щелкните и удерживайте нажатой кнопку мыши, рисуя рамку в окне Design (Конструктор). При рисовании рамки слева направо будут выбраны все объекты, которые полностью входят в зону, выделенную рамкой. При рисовании рамки справа налево будут выбраны все объекты, которые касаются рамки.

• Using Lasso (С использованием лассо): щелкните и удерживайте нажатой кнопку мыши, рисуя свободную форму. Будут выбраны все объекты, которые полностью входят в зону, выделенную фигурой.

• Using Polygon (С использованием многоугольника): щелкните и удерживайте нажатой кнопку мыши, чтобы нарисовать линию, затем щелкните еще раз, чтобы нарисовать следующую соединительную линию, таким образом создается многоугольная фигура вокруг области, которую нужно выбрать.

• Using Paint (С использованием заливки): щелкните и удерживайте нажатой кнопку мыши, выделяя смежные грани и ребра. Будут выбраны все ребра и грани, над которыми будет проведен курсор. Отпустите кнопку мыши, чтобы завершить выбор.

• Using Boundary (С использованием границы): выберите грани или ребра, которые определяют границу, щелкните направляющую инструмента Select Seed (Выбрать сборку), а затем щелкните любой объект в пределах границы. Выбираются все объекты из объекта сборки в пределах границы.

• Select Components (Выбор компонентов): в этом режиме выбора при наведении курсора на геометрию, если курсор находится над объектом-компонентом, этот компонент будет предварительно выбран. Этот режим устанавливается на основе окна. Он может иметь значение On (Вкл.) в одному окне и значение Off (Выкл.) в другом.

Вне зависимости от того, какой режим используется, объекты, которые будут выбраны, выделяются для предварительного просмотра выбора. Для управления тем, какие элементы будут выбираться, можно использовать фильтры выбора. Чтобы выбрать или отменить выбор всех доступных фильтров, установите флажок All (Все).

При входе на вкладку Design (Конструктор) с выбранными характеристиками листового металла, инструмент Select (Выбор) будет работать, как при операциях с листовым металлом. Щелкните правой кнопкой мыши на детали из листового металла в дереве структуры и выберите параметр Suspend Sheet Metal (Приостановить листовой металл) в контекстном меню.

Операция выбора

К самым популярным способам выбора относятся:

• Щелкните, чтобы выбрать объект.

• Дважды щелкните мышью, чтобы выбрать петлю ребер. (Еще раз дважды щелкните мышью для прокрутки альтернативных петель.)

• Трижды щелкните, чтобы выбрать твердое тело.

• Перетащите (или выберите с помощью параметра Using Box (С использованием рамки) в меню инструмента Select (Выбор)), чтобы создать рамку выбора.

• Нажмите клавиши Ctrl+A, чтобы выбрать все одинаковые объекты, например грани, ребра или точки на одном и том же твердом теле или поверхности детали. Например, если нажать клавиши Ctrl+A при выбранной эскизной кривой, будут выбраны только эскизные кривые.

• Удерживайте нажатой клавишу Ctrl и выберите объекты, чтобы добавить или удалить их из выбора. При нажатии клавиши Ctrl во время выбора с помощью рамки выбор переключается; при нажатии клавиши Shift во время выбора с помощью рамки добавляется элемент в выбор.

• Удерживайте нажатой клавишу Alt и выберите объекты, чтобы создать дополнительный набор выбора.

Примеры

Щелкните один раз, чтобы выбрать грань:
Дважды щелкните, чтобы выбрать и рекурсивно просмотреть цепочки одинаковых связанных граней (петли граней):
Трижды щелкните, чтобы выбрать твердое тело:
Щелкните один раз, чтобы выбрать ребро:
Дважды щелкните, чтобы выбрать и рекурсивно просмотреть цепочки связанных ребер (реберные петли):

Подробные инструкции

1. Выберите инструмент Select (Выбор) в группе ленты Edit (Редактирование).

2. Наведите курсор мыши над вершинами, ребрами и гранями в рабочей области, чтобы предварительно просмотреть выбираемые элементы в конструкции.

   Если на месте курсора имеется несколько объектов, просмотрите каждый из них с помощью колеса прокрутки или клавиш со стрелками.

   Щелкните, чтобы выбрать вершину, ребро или грань в 3D; щелкните, чтобы выбрать линию или точку в 2D.



   Чтобы выполнить выбор:	Выполните следующие действия:
   Все ребра вокруг грани или замкнутой петли	Дважды щелкните ребро или линию. Еще раз дважды щелкните, чтобы выбрать следующую петлю ребер. Повторите при необходимости. Также можно щелкнуть правой кнопкой мыши по ребру или линии и выбрать один из параметров петли в меню Select (Выбор). Если несколько раз дважды щелкнуть за пределами ребер поверхности, выбор меняется следующим образом: открытая петля, касательная цепочка и петля граней, — затем этот список повторяется.
   Все касательные грани	Дважды щелкните грань. (Касательные граниГрани, созданные закруглениями или при начертании ребер на грани. создаются закруглениями или при начертании ребер на грани.)
   Смежные ребра или грани	Щелкните одну грань или ребро, затем, удерживая нажатой клавишу Shift, щелкните другую грань или ребро, чтобы выбрать все грани или ребра между двумя выбранными элементами.
   Стороны твердого тела (но не верхняя и нижняя стороны)	Трижды щелкните твердое тело, затем, удерживая нажатой клавишу Ctrl, щелкните верхнюю и нижнюю стороны твердого тела, чтобы удалить их из выбора.
   Твердое телоОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D., который вмещает объем. ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность».». становится твердым телом, если вмещает объем. или тело поверхности	Трижды щелкните твердое тело или щелкните правой кнопкой мыши по твердому телу и выберите Select > Body (Выбрать > ТелоТвердое тело или поверхность.).
   Эскиз полностью	Трижды щелкните эскиз.
   КомпонентОбъект в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент»»	Щелкните правой кнопкой мыши по компоненту и выберите Select > Component (Выбрать > Компонент). Этот параметр доступен,только если щелкнуть правой кнопкой мыши по объекту в пределах активного компонента.
   Все объекты такого же типа, что и выбранный объект	Выберите объект и нажмите клавиши Ctrl+A.
   Все объекты в активном компоненте (кроме поверхностей макета)	Щелкните Select All (Выбрать все) в меню инструмента Select (Выбор) или щелкните правой кнопкой мыши и выберите Select > Select All (Выбрать > Выбрать все) в контекстном меню. Типы выбираемых объектов зависят от того, какой режим использует: Sketch (Эскиз), Section (СечениеРежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) или 3D.
   Поверхности макета	Щелкните объект в дереве структуры.
   Любой элемент в пределах рамки выбора	См. раздел Выбор с помощью рамки.
   Легковесный компонентСм. «Легковесная сборкаТолько графическое отображение конструкции. При вставке в конструкцию внешнего файла выберите параметр Enable lightweight assemblies (Включить легковесные сборки), чтобы загрузить только графическую информацию компонента. Это улучшит производительность больших и сложных сборок для более быстрого просмотра. Когда вы будете готовы работать с компонентом, можно загрузить геометрическую информацию.»	Установите флажок Lightweight Components (Легковесные компоненты) в панели Options (Параметры). Затем щелкните правой кнопкой мыши и выберите Select > Component (Выбрать > Компонент).
   Обратное значение текущего выбора (в активном компоненте)	Щелкните правой кнопкой мыши по выбранному объекту и выберите Select > Inverse Selection (Выбрать > Обратный выбор).
   Выступ	Щелкните правой кнопкой мыши по выступу и выберите Select > Protrusion (Выбрать > Выступ).
   Впадина	Щелкните правой кнопкой мыши по впадине и выберите Select > Depression (Выбрать > Впадина).
   Один из членов образца	Щелкните правой кнопкой мыши по члену образца и выберите Select > Pattern Member (Выбрать > Член образца).
   Все члены образца	Щелкните правой кнопкой мыши по члену образца и выберите Select > All Pattern Members (Выбрать > Все члены образца).
   Любой элемент, частично находящийся в пределах рамки выбора	Щелкните и перетяните из нижнего правого угла в верхний левый во время рисования рамки выбора.
   Обратное значение текущей рамки выбора	Нажмите и удерживайте нажатой клавишу Ctrl во время рисования рамки выбора, чтобы переключить состояние выбора объектов в пределах выбора.
   Объекты, находящиеся за другими объектами («вопросительный выбор»)	Удерживайте нажатой клавишу Ctrl и прокрутите колесо мыши.



   Если какой-либо объект был частью группового выбора, который использовался для выполнения действия, другие части группы выделяются при выборе объекта. Щелкните еще раз, чтобы выбрать всю выделенную группу.

   При выборе в пределах вида на эскизном листе можно выбрать только те объекты, которые находятся в плоскости поперечного сечения или которые находятся в пределах границы детального вида. При выборе с помощью рамки в режиме эскиза выбираются только эскизные линии. При выборе с помощью рамки в режиме сечения выбираются только линии сечения.

   (Дополнительно) Удерживайте нажатой клавишу Ctrl и щелкните или удерживайте нажатой клавишу Shift и щелкните, чтобы добавить или удалить объекты из выбора.

   Удерживайте нажатой клавишу Ctrl и щелкните, чтобы добавить или удалить один элемент из выбора. Удерживайте нажатой клавишу Shift и щелкните, чтобы выбрать все элементы между первым щелчком и нажатием клавиши Shift и щелчком по выбору. Добавлять или удалять элементу можно в рабочей области и в дереве структуры. Также можно нажать клавишу Ctrl и перетаскивать, чтобы добавить элементы в пределах рамки выбора в набор выбора.

   (Дополнительно) Удерживайте нажатой клавишу Alt и щелкните, чтобы создать дополнительный набор выбора.

   Удерживайте нажатой клавишу Alt при выполнении какой-либо другой техники выбора (двойной щелчок, тройной щелчок, Ctrl, Shift), чтобы создать дополнительный набор выбора. Альтернативные варианты выбора отображаются синим цветом и используются для направления действий инструментов Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. и Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

Выбор сетки

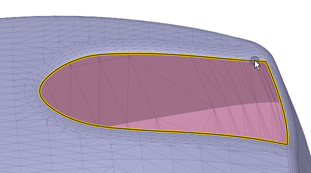

Нажмите клавишу Shift и дважды щелкните на острых (>60°) внутренних ребрах, которые формируют изолинию (т.е. ребра, которые почти постоянно касаются друг друга при распространении линии).

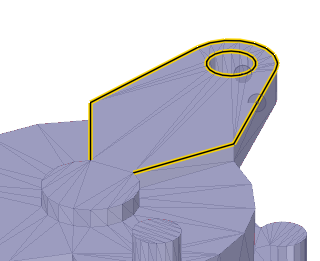

Будет выбрана лучшая полилиния, которая не обязательно будет замкнутой петлей. Как видно на рисунке ниже, выбор останавливается на цилиндре, поскольку смежные ребра не находятся в рамках допуска (<10°), чтобы считаться касательными.

Нажмите клавиши Ctrl, Shift и дважды щелкните на острых ребрах, чтобы выбрать несколько изолиний ребер сетки.

Дважды щелкните на ребрах сетки границы, чтобы выделить и выбрать ребра границы

Отмена выбора

Щелкните в любом пустом месте в окне Design (Конструктор) или выберите Clear Selection (Отменить выбор) в меню инструмента Select (Выбор).

Возобновление выбора

Щелкните Revert Selection (Возобновить выбор) в панели состояния, чтобы вернуться к предыдущему выбору.

Этот инструмент особенно полезен при случайной отмене выбора или при добавлении неправильного объекта и возвращения к предыдущему выбору. Этот инструмент можно найти рядом с фильтром выбора в панели состояния, как показано ниже.

Выбор с помощью колеса мыши

• Случайные объекты: объекты часто отображаются в одном месте в 2D, например вершина и конечная точка линии, которая находится в одном и том же месте в пространстве. При выборе проверьте, чтобы был выбран нужный объект путем прокрутки колеса мыши, не перемещая ее.

• Ребро3D-объект, состоящий из отдельной внешней границы элемента. ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., начерченная в 2D, становится ребром при вытягивании эскиза в 3D., которое является общим для двух поверхностей или твердых тел: при наведении курсора над ребром затеняется грань, на которую будет влиять действие с ребром при ее выборе. Прокрутите колесо мыши, чтобы переключиться между двумя гранями.

• ВершинаТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг., которая завершает линию; точка, в которой пересекаются две или более линии или ребра. Вершины можно выбирать для создания эскизов, определения размеров и других операций., которая является общей для двух ребер: при наведении курсора над вершиной затеняется ребро, на которое будет влиять действие с вершиной при его выборе. Прокрутите колесо мыши, чтобы переключиться между двумя ребрами.

• Грань твердого тела, когда отображается только ребро (например, при виде на чертежном листе): грань можно выбрать, прокрутив колесо мыши. Ребро будет отображаться как немного более толстая линия при выделении грани.

• Реберные петли: если параметр Select edge loops using the mouse scroll wheel (Выбрать реберные петли с помощью колеса прокрутки мыши) выбран в расширенных параметрах SpaceClaim, при прокрутке вариантов реберной петли предварительно выделяется выбор. Щелкните предварительно выбранную реберную петлю, чтобы выбрать ее.





Клавиши со стрелками вверх и вниз работают точно также, как и колесо мыши. Наведите курсор над элементом, который нужно выбрать, и нажмите клавиши со стрелками вверх или вниз, чтобы прокрутить возможный выбор. Это полезно при использовании ноутбука или мыши, у которой нет колеса прокрутки.

Направляющие инструментов

Для инструмента Select (Выбор) доступны следующие направляющие инструментов:

Параметры

Для эскизов доступны следующие параметры:
