Вытягивание

Используйте инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. для смещения, выдавливания (экструзии), поворачивания, формования, и вытягивания граней; используйте его для закругления, скашивания, выдавливания, копирования или вращения ребер. С помощью инструмента Pull (Вытягивание) также можно перетаскивать точку, чтобы нарисовать линию на эскизной плоскости.

Инструмент Pull (Вытягивание) также может использоваться на фасетах в фасетированных телах.

Вытягивание вершины конуса изменяет его высоту. Вытягивание через плоскость основания инвертирует конус. Вытягивание петли ребер, прикрепленных к вершине, в соответствующих случаях создаст конические поверхности на углах.

Можно выбрать грань, а затем потянуть, перетаскивая в любое место, или можно нажать, перетащить и отпустить выделенную грань. В целом, результат вытягивания остается выбранным или выделенным после операции вытягивания.

Действие инструмента Pull (Вытягивание) зависит от того, какие грани и ребра были выбраны для работы и какие грани, плоскости или ребра были выбраны для осуществления изменения. Например, если начать работать с гранью, затем выбрать ребро для осуществления вытягивания, инструмент Pull (Вытягивание) делает вывод, что вы хотите повернуть грань вокруг этого ребра. При анализе нескольких действий можно использовать параметры инструмента Tool guides для корректировки анализа инструментом Pull (Вытягивание). Инструмент Pull (Вытягивание) поддерживает любое смещение, зеркальные, шаблонные или коаксиальные отношения.

При вытягивании грани есть два основных решения, которые необходимо принять. Во-первых, необходимо определить направление вытягивания. Предлагается направление по умолчанию, но оно может быть изменено с помощью параметров инструмента Direction (Направление). Во-вторых, необходимо определить, что будет происходить на ребрах грани. По умолчанию, ребра грани определяются ее окружением, но можно переопределить это поведение, включив ребра в свою выборку Pull (Вытягивание) для создания экструзии (выдавливания). При вытягивании соединенные фаски автоматически удаляются и заменяются.

При входе на вкладку Design (Конструктор) с выбранными характеристиками листового металла, инструмент Pull (Вытягивание) будет работать, как при операциях с листовым металлом. Для обычной работы щелкните правой кнопкой мыши на детали из листового металла в дереве структуры и выберите параметр Suspend Sheet Metal (Приостановить листовой металл) в контекстном меню.

Создание и редактирование твердого тела

1. Нажмите Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор) или нажмите P.

   Наведите курсор мыши на грани и ребра конструкции, чтобы просмотреть естественное направление вытягивания. Если курсор мыши находится над несколькими гранями или ребрами, используйте колесо прокрутки, чтобы просмотреть направление вытягивания каждого из них.

2. Выберите грани, ребра и точки, которые необходимо вытянуть для создания трехмерных твердых тел или поверхностей.

   Можно щелкнуть правой кнопкой мыши в окне Design (Конструктор) и выбрать Anchor Pull Handle (Манипулятор якоря вытягивания), а затем закрепить манипулятор вытягивания на другом объекте. Эта команда полезна для определения размеров вытягивания из места, отличного от центра поверхности.

   Если стрелка инструмента Pull (Вытягивание) оказывается серой вместо желтого, объект блокируется и не может быть вытянут без разблокирования. Чтобы разблокировать объект, щелкните правой кнопкой мыши по объекту в дереве структуры и выберите Unlock (Разблокировать).

3. (Дополнительно) Щелкните кнопкой мыши, удерживая клавишу Alt, для выбора грани или ребра, которые будут управлять изменением.

   Также можно выбрать подходящий параметр инструмента, а затем нажать на грань, точку или ребро. Ведущее ребро или грань отображаются синим цветом. При выборе параметра Show cursor arrows (Показать стрелки курсора) SpaceClaim появляются стрелки, указывающие направления, по которым можно перемещать курсор мыши для редактирования выбранного объекта.

   Если необходимо использовать размеры примечания, см. Управление изменениями по размерам примечания.

   Измерения также могут быть использованы для управления изменениями.



   Управление изменениями посредством измерений.

   1. Откройте инструмент Pull (Вытягивание)
   2. Выберите грань, ребро или вершину
   3. Откройте инструмент Measure (Измерение)Инструменты для отображения свойств измерения для ребер, граней и твердых тел в конструкции. (ярлык «е») и измерьте любой объект или проведите измерение между двумя объектами
   4. Нажмите на результат измерений (наведите курсор на измерения для отображения фиолетовой рамки). После выбора это измерение будет отображаться на экране со стрелками, указывающими на любой объект, выбранный для измерения.
   5. Нажмите на выделенную рамку размеров и измените значение для единоразового изменения модели или создайте группу измерения (Measurement Group), которая может быть изменена в любое время.
   6. ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры. измерения могут также создаваться из результатов инструмента Area (Область). Изменение группы затем вносит правки в модель для создания желаемой области. Например, создайте группу измерения для области на боковой стороне рамки. Потянув переднюю часть рамки, можно ввести новое значение площади для боковой стороны, чтобы завершить вытягивание.





4. (Дополнительно) Выберите параметры на панели Options (Параметры) или щелкните правой кнопкой мыши и выберите их из мини-панели инструментов.

5. Нажмите и перетащите в направлении стрелки вытягивания для создания или редактирования объекта.

6. Если нужная стрелка вытягивания не выделена, нажмите клавишу Tab или нажмите на нужную стрелку вытягивания.

   Нажмите клавишу Shift для фиксации во время вытягивания.

   Нажмите пробел или нажмите на размер, чтобы ввести значение.

   Для определения размеров вытягивания введите расстояние вытягивания и нажмите клавишу Enter. Также можно ввести размер в поле размеров в мини-панели инструментов.

   Стрелку перетаскивать не нужно. На самом деле, рекомендуется убрать курсор от стрелки для более точного контроля вытягивания. Единственными важными входными данными для инструмента Pull (Вытягивание) является направление, в котором перемещается курсор. При вытягивании смежные твердые тела автоматически объединяются.

   Если необходимо осуществить вытягивание с видом спереди, для вытягивания используйте линейку в нижнем правом углу окна Design (Конструктор) вместо стрелки вытягивания. Передвиньте серую строку слева для изъятия материала и вправо для добавления материала.

   При вытягивании через другой объект в том же компоненте меньший объект сливается с большим и получает свойства более крупного объекта. При вытягивании нескольких соприкасающихся поверхностей, меньшие поверхности сливаются с более крупной. Выберите параметр No Merge (Не объединять), если слияние объектов не требуется.

   Удерживайте клавишу Ctrl при вытягивании, чтобы создать копию объекта, которая смещается на расстояние вытягивания. Также можно удерживать клавишу Ctrl во время поворота, чтобы создать копию поверхности. Влияние соседних поверхностей учитывается при обрезке или расширении ребер скопированной грани в соответствующих случаях. Можно использовать инструмент Up To (Вверх до) с клавишей Ctrl для копирования, а также можно использовать параметр Both Sides (Обе стороны), чтобы сделать две копии, смещенные в противоположных направлениях от оригинала. Можно также использовать инструмент Up To (Вверх до) для вытягивания поверхностей до опорного ребра.

   Нажмите клавишу Esc для отмены вытягивания.

   См. темы в оглавлении в разделе Конструирование > Редактирование > Вытягивание со списком действий, которые можно выполнить с помощью инструмента Pull (Вытягивание).

Ускорение работы

1. Выберите грани, ребра и точки, с которыми следует работать.

   В целом, вытягивание грани увеличивает размер фигуры; вытягивание ребра создает поверхность, а вытягивание точки создает линию или кривую.

2. (Дополнительно) Щелкните кнопкой мыши, удерживая Alt, для выбора грани или ребра, которые будут управлять вытягиванием.

3. Потяните в направлении стрелки вытягивания.

Вытягивание кривой

При выборе кривой с помощью инструмента Pull (Вытягивание) направление экструзии определяется плоскостью кривой.

Направлением вытягивания кривой по умолчанию является вытягивание вдоль оси Z.
Если кривая лежит на оси Z, стрелка вытягивания указывает в направлении Y.
При выборе двух кривых на одной и той же плоскости стрелка вытягивания указывает в направлении, перпендикулярном к плоскости кривых.
При выборе кривой, которая касается другой кривой, стрелка вытягивания указывает в направлении, перпендикулярном к плоскости двух кривых.

Вытягивание концов кривой

Можно переключаться между касательным (Tangent) и естественным (Natural) (непрерывная кривизна) расширением при перетаскивании конца кривой. Чтобы перетащить касательное расширение к кривой, нажмите и удерживайте клавишу Ctrl до перетаскивания. Можно отпустить клавишу Ctrl после начала перетаскивания. Если не нажать клавишу Ctrl, расширение создается как непрерывная кривизна (Curvature Continuous).

• Срабатывает для гибких кривых (расширенных или уменьшенных)

• Срабатывает для дуг

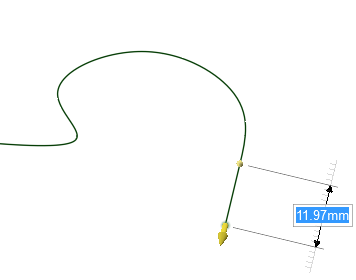

Нажмите клавишу Ctrl и перетащите для вытягивания конца кривой, касающегося кривой.

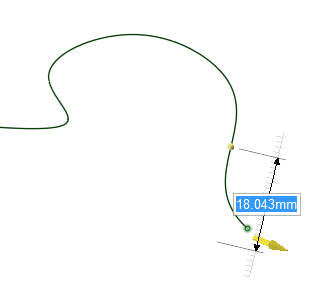

Если не нажать клавишу Ctrl, вытягивание конца кривой расширяет ее с естественной кривизной.

Вытягивание ребер поверхности

Ребра поверхности могут вытягиваться нормально по отношению к соседней грани. Нажмите клавишу Ctrl в начале вытягивания.



Нажмите клавишу Ctrl и перетащите для вытягивания ребра, касающегося поверхности.



Если не нажать клавишу Ctrl, вытягивание ребра расширяет его с естественной кривизной.

Параметры инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

	Параметр инструмента Select (Выбрать) включен по умолчанию. Когда этот параметр инструмента активен, можно выполнять стандартные задачи выбора и создавать естественные смещения и закругления. Выберите грань, параллельные грани или ребра поверхности для смещения. Выберите ребро фигуры для закругления. Щелкните мышкой, удерживая нажатой клавишу Alt, для выбора ведущей грани или ребра для поворота, направленной экструзии, формования или вытягивания. Дважды щелкните мышкой по ребру, удерживая нажатой клавишу Alt, для выбора реберной петли. Еще раз дважды щелкните мышкой, удерживая нажатой клавишу Alt, для прокрутки альтернативных реберных петель. Можно выбирать объекты для вытягивания из нескольких компонентов.
	Используйте параметр инструмента Direction (Направление), чтобы выбрать прямую линию, ребро, ось, исходную ось, плоскость или плоскую грань для задания направления вытягивания.
	Выберите грань для поворота, или выберите грань и ребро для вращения. Затем используйте параметр инструмента Revolve (ВращатьПеремещение по пути вокруг оси. Используйте инструмент Pull (Вытягивание) для вращения граней, ребер или спиралей вокруг оси. Осью может быть прямая линия, ось или ребро. См. «Вычитаемое вращение».), чтобы выбрать прямую, ребро или ось, вокруг которых будет выполняться поворот или вращение.
	Выберите любое количество смежных граней на одном объекте, а затем используйте параметр инструмента Draft (Вытянуть) для выбора плоскости, плоской грани или ребра, вокруг которых нужно выполнить поворот. Ни одна из смежных граней не может быть параллельна нейтральной плоскости, грани или ребру, вокруг которых нужно выполнить поворот.
	Используйте параметр инструмента Sweep (Развернуть), чтобы выбрать прямые или изогнутые линии или ребра, вдоль которых будет осуществляться развертывание. Грани и ребра могут быть развернуты, и траектория развертывания не может быть в той же плоскости, что и грань.
	Используйте параметр инструмента Scale Body (МасштабТвердое тело или поверхность: измените размер выбранного объекта с помощью инструмента Pull (Вытягивание). Масштаб можно изменять динамически или путем ввода значения масштаба. Чертежный лист или вид поперечного сечения: увеличьте или уменьшите вид, выбрав инструмент View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) в дереве Structure (Структура) и изменив панель Properties (Свойства). тела) для масштабирования объектов в 3D. См. главу Масштабирование фигур и поверхностей.
	Используйте параметр инструмента Up To (Вверх до) для выбора объекта, к которому будет осуществляться вытягивание. ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность». или ребро вытягиваемого объекта стыкуются с поверхностью выбранного тела или вытягиваются до плоскости посредством выбора. Можно также использовать этот инструмент для вытягивания поверхностей до опорного ребра или фаски. При вытягивании до опорной фаски отображается размер для дальнейшего редактирования. При нажатии клавиши Ctrl объект копируется. Выборка, используемая для значения Up To (До), может браться из дерева структуры, если его можно определить. ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «Грань». с одной гранью — пример выборки Up To (До) в дереве структуры.
	Расширение грани или ребра до ближайшей грани. Этот параметр работает так же, как и параметр инструмента Up To (Вверх до), за исключением того, что грань, до которой будет осуществляться вытягивание, не выбирается. Можно использовать параметр Full Pull (Полное вытягиваниеПараметр инструмента Pull (Вытягивание) который позволяет выполнить вращение на 360 градусов или к следующей грани, протянуть по всей траектории или выполнить переход через выбранные грани.) для автоматического вытягивания ребер до ближайших граней, которые пересекаются с объектом. Выбранные грани вытягиваются в направлении манипулятора Pull (Вытягивание) до следующего набора граней или ребер, которые полностью связывают расширение. Исходные поверхности, которым принадлежат ребра, расширяются, и могут быть созданы новые ребра; однако новые грани не создаются.

Параметры вытягивания

В инструменте Pull (Вытягивание) доступны следующие параметры. После выбора ребра или грани для вытягивания выберите эти параметры на панели Options (Параметры) или мини-панели инструментов:

Примеры

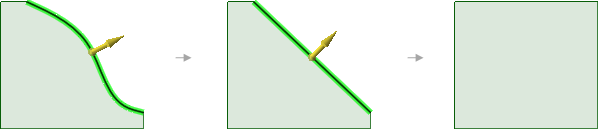

Вытягивание ребра поверхности сначала упрощает ребро, а затем расширяются (или уменьшаются) соседние ребра

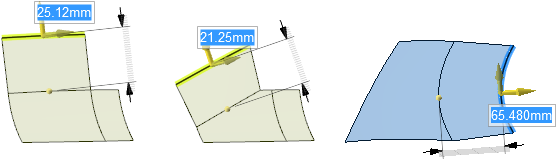

Вытягивание ребра поверхности при удерживании клавиши Ctrl создает новую поверхность, касательную к ребру.

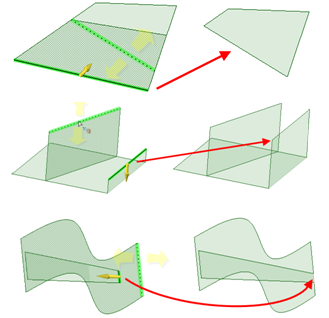

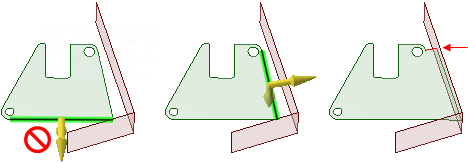

Вытягивание ребра к другим ребрам посредством параметра инструмента Up To (Вверх до)

Вытягивание точки на поверхности в сторону вершины с нажатой клавишей Alt

Вытягивание ребер с помощью параметра Full Pull (Полное вытягивание). При выборе нижнего ребра зеленой поверхности, показанного выше, появится сообщение об ошибке, потому что соседняя поверхность не выходит за край выбранного ребра. Ребро3D-объект, состоящий из отдельной внешней границы элемента. ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., начерченная в 2D, становится ребром при вытягивании эскиза в 3D. с правой стороны грани можно вытянуть с данным параметром, поскольку соседняя грань расширяется за пределы своей длины. Создается новое ребро, отмеченное красным цветом на изображении справа.

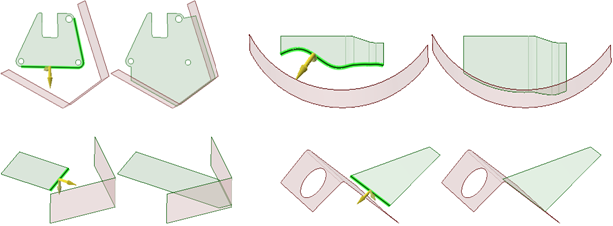

Вытягивание ребер к ближайшему соседнем ребру с помощью параметра Full Pull (Полное вытягивание)

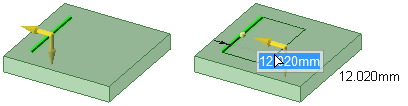

Вытягивание эскизной линии на плоской грани создает поверхность в той же плоскости

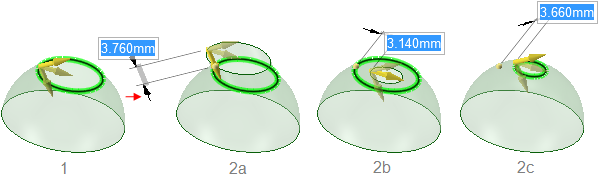

Вытягивание ребра тороидальной поверхности. Для вытягивания доступны три направления.

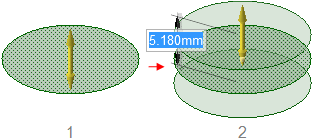

При удержании нажатой клавиши Ctrl во время вытягивания поверхности с помощью параметра Both Sides (Обе стороны) создаются копии поверхности.

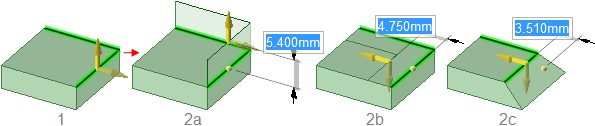

Вытягивание двух ребер с помощью параметров Extrude (Экструдировать) (2a), Copy Edge (Копировать ребро) (2b), и Pivot (Повернуть) (2c).

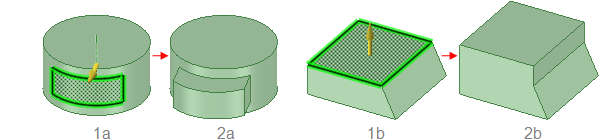

Вытягивание грани смещает ее, и ее ребра находятся под влиянием соседних граней.

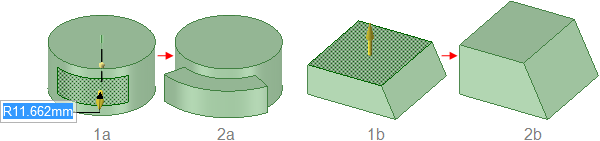

Вытягивание грани с выбранными ребрами экструдирует грань без влияния со стороны соседних граней.

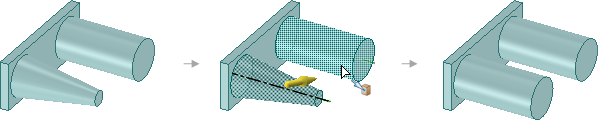

Вытягивание конической грани до параллельной цилиндрической грани заменяет конус цилиндром, если оси находятся близко друг к другу. В противном случае коническая грань заменяется цилиндрической гранью, которая является соосной конусу и имеет тот же радиус, что и цилиндр.

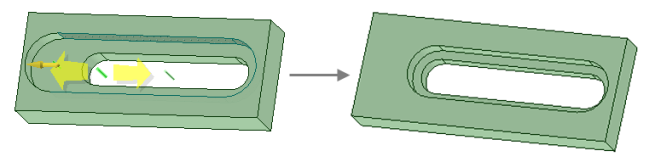

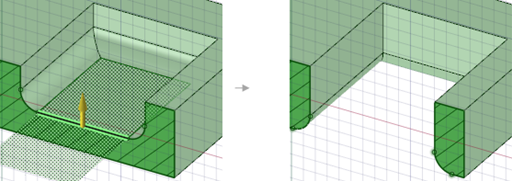

Вытягивание кармана с закругленными ребрами через дно фигуры передает закругления в образовавшееся отверстие.

Вытягивание поверхности до опорного ребра.

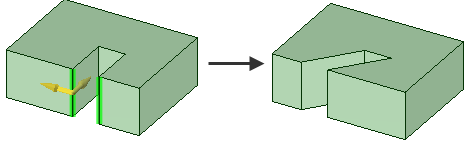

Поворот двух отдельных ребер вместе при вытягивании в одном направлении.
