Использование радиального меню

Это меню обеспечивает быстрый доступ к наиболее часто используемым инструментам и позволяет легко выбрать режим выделения при включенном другом инструменте, например, инструменте Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.. Радиальное меню поддерживает вторичное выделение. Например, можно выбрать один из параметров инструмента Pull (Вытягивание), затем выбрать реберные петли с помощью радиального меню, вне зависимости от того, был ли выбран первичный эталон.

Когда радиальное меню отображается на сенсорном экране, сенсорный ввод обрабатывается только в меню, чтобы избежать случайного закрытия меню.

Можно изменить параметры радиального меню в Популярных параметрах.

Использование радиального меню

1. Нажмите и удерживайте левую кнопку мыши, а затем щелкните правой кнопкой мыши, чтобы отобразить радиальное меню.

   Для открытия радиального меню можно также нажать клавишу O.

   Если курсор мыши находится над ребром при открытии радиального меню, отображается радиальное меню для ребер.

2. Нажмите в центре радиального меню для переключения между режимами выделения и инструментами.

   Активный инструмент подсвечивается оранжевым цветом.

3. Наведите курсор мыши на кнопку или нажмите на один из режимов выделения или инструментов, чтобы активировать его.

   Радиальное меню исчезает, а курсор изменяется для обозначения активного режима выделения или инструмента.

   Можно щелкнуть мышью за пределами меню или нажать клавишу Esc для закрытия меню без осуществления выбора.

Примеры

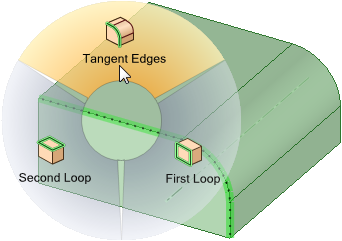

Открытие радиального меню для ребра
