Выбор с использованием свободной формы

РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. Using Lasso (С использованием лассо) можно найти в меню инструмента Select (Выбор) в группе ленты Edit (Редактирование) на вкладке Design (Конструктор), а также в радиальном меню. Доступ к этому меню можно получить, когда активен практически любой инструмент. Например, если нужно изменить режим выбора при активном инструменте Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., просто щелкните стрелку под инструментов Select (Выбор). Инструмент Pull (Вытягивание) останется активным.

Этот режим выбора позволяет нарисовать свободную форму в окне Design (Конструктор) для выбора объектов для большинства инструментов. После рисования объекты выделяются (после небольшой задержки), благодаря чему можно увидеть, что именно выбрано.

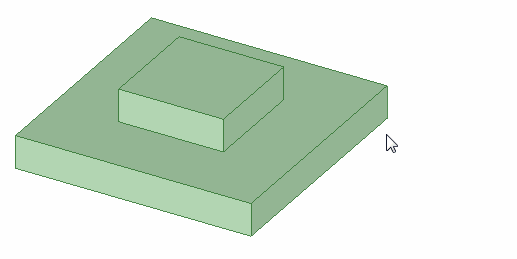

В анимации ниже используется режим лассо, при этом для фильтра выбора установлено значение Smart (Умный) (значение по умолчанию) для выбора всей детали. Во время рисования фигуры можно увидеть, как подсвечиваются вершины, ребра и грани. Кнопку мыши можно отпустить в любой момент, при этом создается прямая линия из исходной точки до текущей точки для завершения фигуры, будут выбраны все элементы в пределах этой фигуры.

Выбор путем рисования свободной формы

1. Щелкните стрелку под инструментом Select (Выбор) и выберите параметр Using Lasso (С использованием лассо) или щелкните и удерживайте кнопку мыши в окне Design (Конструктор) для активации радиального меню, затем выберите Lasso (Лассо).

2. (Дополнительно) Используйте Selection Filter (Фильтр выбораРаскрывающийся элемент управления в панели состояния, который можно использовать для ограничения выбора объектов. Будут выбраны только отмеченные типы объектов; например, только грани и ребра.) в панели состояния для изменения типа объектов, которые будут выбраны.

   Параметр Smart (Умный) включен по умолчанию и выбирается при переключении на другой инструмент. Выберите параметр Smart (Умный) для выбора верхнего отмеченного элемента в списке, который находится в рамке, границах лассо или заливке. При рисовании рамки или свободной формы объекты выбираются в следующем порядке:

   • В окне Design (Конструктор): грань, ребро, эскиз, комментарий, плоскость, ось, точка

   • В окне Drawing (Чертеж): комментарий, эскиз, грань, ребро, плоскость, ось, точка

   Отмените выбор параметра Smart (Умный) для выбора все выбранных типов объектов. Щелкните для выбора или очистите типы объектов, которые нужно выбрать.

3. Начните рисовать фигуру в окне Design (Конструктор). Нажмите и удерживайте левую кнопку мыши в точке, где следует начать рисование фигуры.

4. Удерживая нажатой кнопку мыши, нарисуйте фигуру в окне Design (Конструктор).

   Можно нарисовать несколько петель, как показано на рисунке 8.

5. Отпустите кнопку мыши, чтобы завершить рисование фигуры.

   Фигура будет закрыта прямой линией между исходной и конечной точками после того, как будет отпущена кнопка мыши.

   После отпускания кнопки мыши выбираются все элементы, кроме вставленных рисунков.

Режим Lasso (Лассо) можно включить, удерживая нажатой кнопку Alt при активном инструменте Select (Выбор). Эта клавиша быстрого доступа работает только при включенном инструменте Select (Выбор), но не с другими инструментами.

Фильтрация выбора

Отфильтруйте выбранные элементы с помощью элемента управления Selection Filter (ФильтрСм. «Фильтр выбора» выбора) в панели состояния, как показано на рисунке ниже. Параметр Smart (Умный) контролирует способ выбора объектов при использовании режимов выбора Box (Рамка), Lasso (Лассо) или Paint (Заливка) для выбора объектов в области конструкции:

• Если для параметра Smart (Умный) установлено значение on (включено), будет выбран только верхний отмеченный элемент в списке, который находится в данный момент в области выбора.

• Если для параметра Smart (Умный) установлено значение off (выключено), будут выбраны все отмеченные элементы в списке, которые находятся на данный момент в области выбора.

При переключении на другой инструмент фильтры выбора запоминаются, но включается параметр Smart (Умный). Если отключить параметр Smart (Умный), будут выбраны предварительно отмеченные параметры.

Пример

Выбор трех поверхностей путем рисования нескольких петель
