Anwenden von Farben



Die Farbe von Volumenkörpern, Oberflächen und Komponenten wird normalerweise durch die Farbe des Layers bestimmt. Diese Farbe kann jedoch für Objekte überschrieben werden. In der Standardeinstellung werden alle Objekte auf Layer0 (grün) platziert. Bei Auswahl eines Objekts können die Farben von Kanten, Flächen und Körpern geändert werden.

Arbeiten mit Layern enthält Anweisungen zum Ändern der Layerfarbe bzw. zum VerschiebenClosed eines Objekts auf ein anderes LayerClosed.

Unter Ändern der Transparenz eines Objekts finden sich Informationen zum Ändern der Transparenz eines Objekts.

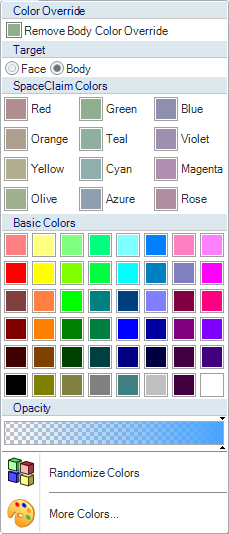

Mit dem Werkzeug "Farbe" im Menü "Stil" auf der Registerkarte "Anzeige" kann die Layerfarbe für VolumenkörperClosed, Oberflächen, Flächen und Kurven bzw. die Farbe einzelner Flächen auf einer 3D-Markup-Folie überschrieben werden. Nach Auswahl einer benutzerdefinierten Farbe in der Farbpalette wird diese am Ende des Menüs hinzugefügt und zwischen SpaceClaim-Sitzungen gespeichert.

Wenn die Farbe geändert wird, während nichts ausgewählt ist, wird dies die Standardfarbe für neue Objekte. So kann die Farbe für noch nicht erstellte Elemente festgelegt werden, ohne Layer und Standardfarben für Layer verwenden zu müssen.



Layerfarbe eines Volumenkörpers, einer Oberfläche, einer Fläche oder einer Kurve überschreiben

  1. Ein oder mehrere Volumenkörper, Oberflächen, Flächen, Kurven oder Komponenten im GrafikfensterClosed oder im StrukturbaumClosed auswählen.

    Ein KörperClosed kann ausgewählt werden, indem zuerst eine seiner Flächen oder Kanten und dann Körper als ZielClosed ausgewählt wird.

    Bei Auswahl einer KomponenteClosed ändert sich die Farbe der untergeordneten Komponenten dieser Komponente.

  2. Auf der Registerkarte "Anzeige" im Menü "Stil" auf Farbe klicken.

  3. Eine Farbe auswählen.

    Wenn die gewünschte Farbe nicht in der Liste aufgeführt ist, auf Weitere Farben klicken und anschließend eine Farbe auswählen oder eine neue benutzerdefinierte Farbe erstellen.

  4. "Farben zufällig anordnen" auswählen, damit das System Farben zum ausgewählten Objekt zuweist.

  5. (Optional) Die Transparenz des Objekts festlegen. Siehe Ändern der Transparenz eines Objekts.

Kantenfarbe überschreiben

  1. Beliebige KanteClosed eines Volumenkörpers oder einer Fläche auswählen.

  2. Auf der Registerkarte "Anzeige" im Menü "Stil" auf Farbe klicken.

  3. Eine Farbe auswählen.

    Diese Farbe wird für alle Kanten des Volumenkörpers verwendet.

Farbüberschreibungen entfernen und das Objekt wieder auf die Layerfarbe und -transparenz zurücksetzen

  1. Ein oder mehrere Volumenkörper, Oberflächen, Flächen, Kurven oder Komponenten im Grafikfenster oder im Strukturbaum auswählen.

    Ein Körper kann ausgewählt werden, indem zuerst eine seiner Flächen oder Kanten und dann Körper als Ziel ausgewählt wird.

    Bei Auswahl einer Komponente ändert sich die Farbe der untergeordneten Komponenten dieser Komponente.

  2. Im Menü "Stil" auf Farbe klicken und Farbüberschreibungen entfernen auswählen.

Farbeigenschaften von Objekten anzeigen

  1. Das Objekt im Grafikfenster oder im Strukturbaum auswählen.

  2. Im Bereich "Darstellung" des Fensterbereichs "Eigenschaften" nach dem Attribut Stil suchen.

    Mit dieser Eigenschaft wird festgelegt, wie die Darstellung eines Objekts im Menü "Stil" überschrieben wird:
