Fasen von Kanten

Es ist möglich, die Kanten eines Volumenkörpers anzufasen, indem im Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." die Option "FaseGeneigte EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung." ausgewählt wird. Skizzierte Fasen, die mit dem Werkzeug "Verrundete Ecke erstellen" mit der Option "Fase" erstellt wurden, werden beim StreckenEine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.. zu einem VolumenkörperObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien., das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. als Fase erkannt.

Fasen werden als Flächentyp erkannt, und im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. Eigenschaften sind spezielle Optionen verfügbar. Die Werte für "Fase" ("Wahr" oder "Falsch") und "Abstand" können geändert werden.

Nach dem Erstellen der Fase kann der Abtragwert auf beiden Seiten angepasst und der VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird. geändert werden. Den Abstand durch Ziehen der Pfeile über oder unter der Fase ändern oder den Versatz durch Ziehen des senkrecht zur Fase stehenden Pfeils ändern. Beim Schwenken der Kanten werden die Abstandseigenschaften der Fase mit den neuen Werten aktualisiert.

Wenn in einer gefasten Fläche eine Bohrung erstellt wird, wird die Fase der Fläche aufgehoben. Die Fläche oder die Bohrung kann weiterhin gezogen werden, es ist jedoch nicht möglich, die Fase in eine RundungGerundete Ecke am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". zu ändern oder die Fase maßlich zu bestimmen.

Kante fasen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  Ziehen klicken.

2. Die Kante oder Kanten für die Fase auswählen. Doppelklicken, um eine TangentenketteSiehe "KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt.". auszuwählen.

3. Auf der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". oder im Menü "Optionen" die Option  Fase auswählen.

4. Klicken und die Kante in die Richtung des Pfeils ziehen.

   Durch Ziehen des senkrecht zur Fase stehenden Pfeils wird der Versatz für die ganze Fase geändert. Durch Ziehen eines der seitlichen Pfeile wird der Abtragwert für diese Seite geändert. Durch Drücken der Tab-Taste kann zwischen den Pfeilen gewechselt werden.

   Um die Fase maßlich zu bestimmen, mit der rechten Maustaste klicken und einen Abtragwert in der Mini-Toolbar eingeben, oder die Leertaste drücken, den Abtragwert eingeben und die Eingabetaste drücken.

   Um für die Fase denselben Abtragwert wie für eine vorhandene Fase festzulegen, mit der Werkzeughilfe Bis zu eine vorhandene gefaste Fläche auswählen. Es kann auch mit Bis zu eine Kante ausgewählt werden, um den Abtragwert zu bestimmen.

Eine gefaste Kante ändern

1. Eine gefaste Kante oder eine Kette von gefasten Kanten auswählen.

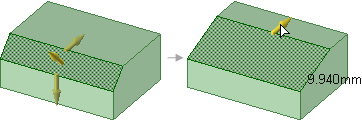

   • Zum Ändern des Abtragwerts auf einer Seite der Fase den Pfeil über oder unter der Fase wie unten abgebildet ziehen. Beim Ziehen die Leertaste drücken, um einen Abstand einzugeben. Es können auch beide Abtragwerte im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. oder in der Mini-Toolbar geändert werden. Die Werkzeughilfe Bis zu kann verwendet werden, um den Abtrag bis zu einem Objekt zu ziehen.

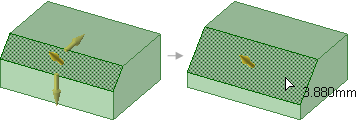

   • Zum Ändern des Abtragwerts der Fase den Pfeil senkrecht zur Fase wie unten abgebildet ziehen. Beim Ziehen die Leertaste drücken, um einen Abstand anzugeben.

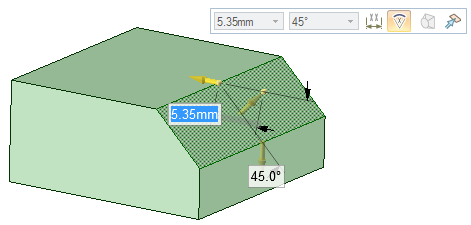

   • Zum Ändern nach Abstand und Winkel einen der seitlichen Griffe auswählen, um die Mini-Toolbar anzuzeigen, und auf die Bemaßungsoption Winkel klicken. Die ausgewählte Seite wird zur Seite für "Abstand", die andere zur Seite für "Winkel".



   • Um die Fase in eine normale Fläche zu verwandeln, im Fensterbereich "Eigenschaften" im Feld "Fase" die Option Falsch auswählen. Eine Fläche kann durch Auswählen von Wahr in eine Fase umgewandelt werden. Flächen mit Bohrungen können allerdings nicht in Fasen umgewandelt werden. Beim Ändern dieser Eigenschaft wird die Geometrie nicht geändert. Unten folgen Anweisungen zum Entfernen einer Fase von einer Kante.

Beim Ziehen eines Abtragwerts oder eines Versatzes die Umschalttaste gedrückt halten, um an vorhandenen Kanten zu fangen.

Zwischen verrundeten Kanten und gefasten Kanten umwandeln

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf  Ziehen klicken.

2. Die Kante oder Kanten auswählen, die in Fasen oder verrundete Kanten umgewandelt werden sollen.

   Doppelklicken, um eine Tangentenkette auszuwählen.

   Eine gefaste Kante, deren Abtragwerte geändert wurden, kann nicht umgewandelt werden.

3. Die Option  Fase oder die Option  Rundung im Fensterbereich "Optionen" oder auf der Mini-Toolbar auswählen.

   Die abgerundete Kante wird in eine gefaste Kante umgewandelt.

Eine Fase, deren Abtragwert geändert wurde, kann nicht in eine Rundung umgewandelt werden.

Eine Fase mit dem Abtragwert und dem Versatz für eine andere Fase erstellen

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf  Ziehen klicken.

2. Eine Kante oder vorhandene Fase, die geändert werden soll, auswählen.

3. Auf die Werkzeughilfe Bis zu klicken.

4. Die Fase, deren Werte kopiert werden sollen, auswählen.

   Die erste Fase wird so geändert, dass Versatz und Abtragwert den Werten der zweiten Fase entsprechen.

Eine Fase mit dem Werkzeug "Ziehen" entfernen

Mit dieser Methode wird die gefaste Kante vollständig entfernt.

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf  Ziehen klicken.

2. Die gefaste Kante auswählen.

3. Die Option Fase  im Fensterbereich "Optionen" oder auf der Mini-Toolbar auswählen.

   Die Fase wird entfernt.

Eine Fase mit dem Werkzeug "Füllen" entfernen

Mit dieser Methode wird die Fase entfernt, und im Fensterbereich "Gruppen" wird eine Fasengruppe erstellt. Durch Klicken mit der rechten Maustaste auf die Gruppe und Auswählen von Fase erneut anfügen wird die gefaste Kante wiederhergestellt.

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). klicken.

2. Die gefaste Kante auswählen.

3. Auf die Werkzeughilfe Abschließen klicken.

   Die Fase wird entfernt, und eine Fasengruppe wird erstellt.

Beispiele

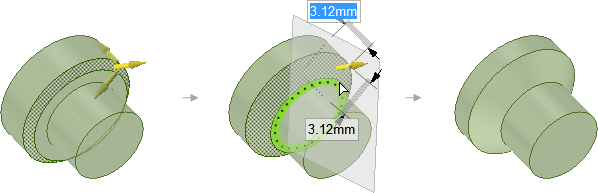

Ziehen, um eine vorhandene Fase zu vergrößern, und dabei die Umschalttaste gedrückt halten, um an einer Kante zu fangen. In diesem Falle kann nur dann an einer Kante gefangen werden, wenn eine vorhandene Fase gezogen wird.

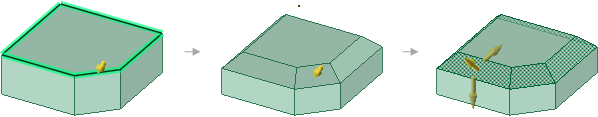

Ändern des Versatzes und des Abtragwerts einer Fase mit der Werkzeughilfe Bis zu, sodass die Fase einer vorhandenen Fase entspricht.

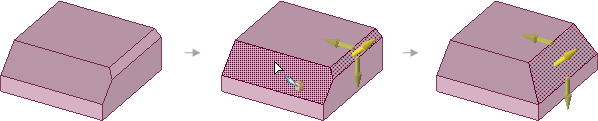

Gleichzeitiges Erstellen einer Fase an mehreren Kanten.
