Ziehen

Mit dem Werkzeug Ziehen Flächen versetzen, strecken, drehen, entlang eines Profils ziehen und um eine feste Bezugsgröße drehen. An Kanten können Verrundungen oder Fasen erzeugt und kopiert oder die Kanten gestreckt werden. Mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." kann auch ein PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. gezogen werden, um auf einer Skizzenebene eine Linie zu zeichnen.

Das Werkzeug „Ziehen“ kann auch auf Facetten in facettierten Körpern verwendet werden.

Durch das Ziehen der Spitze eines Kegels wird seine Höhe geändert. Durch Ziehen durch die Grundfläche wird der Kegel umgekehrt. Durch Ziehen eines an eine Ecke angefügten Konturzugs werden ggf. konische Flächen an den Ecken erstellt.

Es ist möglich, eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". auszuwählen und dann zu einem beliebigen Punkt zu ziehen oder auf eine hervorgehobene Fläche zu klicken, zu ziehen und sie loszulassen. Im Allgemeinen verbleibt das Ergebnis eines Ziehvorgangs ausgewählt oder hervorgehoben, auch nachdem der Ziehvorgang abgeschlossen ist.

Die Aktion des Werkzeugs "Ziehen" hängt davon ab, welche Flächen und Kanten für die Bearbeitung ausgewählt sind und welche Flächen, Ebenen oder Kanten für den Vorgang bestimmend sind. Wird z. B. eine Fläche für die Bearbeitung und eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. zur Bestimmung des Ziehvorgangs ausgewählt, nimmt das Zieh-Werkzeug an, dass die Fläche um diese Kante geschwenkt werden soll. Wenn mehrere Aktionen möglich sind, kann die Annahme des Werkzeugs "Ziehen" mit den WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. korrigiert werden. Das Werkzeug "Ziehen" behält alle VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird.-, Spiegel-, Muster- oder koaxialen Beziehungen bei.

Beim Ziehen einer Fläche sind zwei Hauptentscheidungen zu treffen. Zunächst muss festgelegt werden, in welche Richtung gezogen werden soll. Es wird eine Standardrichtung angeboten, aber diese kann mit der Werkzeughilfe Richtung geändert werden. Zweitens muss bestimmt werden, was mit den Kanten der Fläche geschieht. Standardmäßig werden die Kanten der Fläche gemäß den benachbarten Elementen transformiert, aber dies kann durch Einbeziehung der Kanten in die Zieh-Auswahl geändert werden, so dass die Kanten gestreckt werden. Beim Ziehen werden verbundene Fasen automatisch entfernt und ersetzt.

Wenn die Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." mit ausgewählten Blechmerkmalen geöffnet wurde, entspricht die Funktionsweise des Werkzeugs "Ziehen" der in "Blech". Um wie gewohnt zu arbeiten, mit der rechten Maustaste auf das Blechteil im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. "Blechbearbeitung unterbrechen" auswählen.

Volumenkörper erstellen und bearbeiten

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf  Ziehen klicken oder P drücken.

   Den Mauszeiger über die Flächen und Kanten in der Konstruktion bewegen, um eine Vorschau der natürlichen Ziehrichtung anzuzeigen. Wird der Mauszeiger über mehrere Flächen oder Kanten bewegt, kann mit dem Mausrad eine Vorschau der Ziehrichtungen für jedes einzelne ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. angezeigt werden.

2. Die Flächen, Kanten und Punkte auswählen, aus denen durch Ziehen 3D-VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder -Oberflächen erstellt werden sollen.

   Das Werkzeug "Ziehen" kann an einem anderen Objekt verankert werden, indem im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. mit der rechten Maustaste geklickt und dann Ziehen-Werkzeug verankern ausgewählt wird. Dieser Befehl bietet sich an, wenn ein Ziehvorgang von einer anderen Position als dem UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. einer Fläche bemaßt werden soll.

   Wenn der Pfeil nicht gelb, sondern grau dargestellt wird, ist das Objekt gesperrt und kann erst dann gezogen werden, wenn die Sperre aufgehoben wird. Zum Entsperren eines Objekts mit der rechten Maustaste im Strukturbaum auf das Objekt klicken und "Entsperren" auswählen.

3. (Optional) Die Alt-Taste drücken und klicken, um die für die Transformation bestimmende Fläche oder Kante auszuwählen.

   Es ist auch möglich, die entsprechende Werkzeughilfe auszuwählen und dann auf die Fläche, Kante oder den Punkt zu klicken. Die bestimmende Kante oder Fläche wird blau angezeigt. Wird die SpaceClaim-Option Cursorpfeile anzeigen aktiviert, werden Pfeile angezeigt, die die Richtungen angeben, in die die Maus zum Bearbeiten des ausgewählten Objekts bewegt werden kann.

   Zu Bemaßungsbeschriftungen siehe Durchführen von Änderungen mit Bemaßungsbeschriftungen.

   Mit BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können. mit Maßen versehen werden. versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". können auch Änderungen bestimmt werden.



   Änderungen mit Bemaßungen bestimmen

   1. Das Werkzeug "Ziehen" öffnen.
   2. Eine Fläche, Kante oder Ecke auswählen.
   3. Das Werkzeug "MessenWerkzeuge zum Anzeigen der Maßeigenschaften der Kanten, Flächen und Volumenkörper in der Konstruktion." öffnen (Taste "e") und ein einzelnes Objekt oder zwischen Objekten messen.
   4. In die Messergebnisse klicken (den Mauszeiger über Messungen bewegen, um ein violettes Feld anzuzeigen). Nach dem Auswählen wird diese einzelne Messung auf dem Bildschirm angezeigt, wobei Pfeile auf die für die Messung ausgewählten Objekte zeigen.
   5. In das markierte Bemaßungsfeld klicken und den Wert für eine einmalige Änderung des Modells ändern oder eine Messungsgruppe erstellen, die jederzeit geändert werden kann.
   6. Messungsgruppen können auch aus Bereichs-Ergebnissen erstellt werden. Durch das Ändern der Gruppe wird das Modell dann angepasst, um den gewünschten Bereich zu erzeugen. Es kann z. B. eine Messungsgruppe für die Fläche auf einer Seite eines Quaders erstellt werden. Beim Ziehen der Vorderseite des Quaders kann ein neuer Bereichswert für die Seite eingegeben werden, um den Ziehvorgang abzuschließen.





4. (Optional) Optionen aus dem FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auswählen oder mit der rechten Maustaste klicken und die Optionen in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen.

5. Klicken und in die Richtung des Pfeils ziehen, um einen Volumenkörper zu erzeugen oder zu bearbeiten.

6. Wenn nicht der richtige Zieh-Pfeil hervorgehoben ist, die Tab-Taste drücken oder auf den gewünschten Zieh-Pfeil klicken.

   Die Umschalttaste drücken, um beim Ziehen das FangenEinschränken auf Objekte, Schritte in Winkel- und Linearinkrementen oder Rasterpunkte, während Volumenkörper skizziert oder bearbeitet werden. Das Fangverhalten kann unter "Datei > Optionen" angepasst werden. Durch Drücken der Umschalttaste beim Ziehen erfolgt das Fangen auf Grundlage der Fangeinstellungen. Wenn das Werkzeug "An Raster fangen" aktiviert ist, können Zeichenpunkte nur an den Rasterpunkten gesetzt werden. zuzulassen.

   Leertaste drücken oder auf eine Bemaßung klicken, um einen Wert einzugeben.

   Um den ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. zu bemaßen, die gewünschte Ziehdistanz eingeben und die Eingabetaste drücken. Bemaßungen können auch im Bemaßungsfeld in der Mini-Toolbar eingegeben werden.

   Es ist nicht erforderlich, direkt auf den Pfeil (oder in seine Nähe) zu klicken und zu ziehen. Es ist sogar empfehlenswert, den Cursor vom Pfeil weg zu bewegen, um die Ziehbewegung genauer kontrollieren zu können. Für das Werkzeug "Ziehen" ist nur die Richtung entscheidend, in die der Cursor bewegt wird. Beim Ziehen werden benachbarte Volumenkörper automatisch kombiniert.

   Wenn in einer DraufsichtAuch als Aufsicht bezeichnete zweidimensionale Darstellung der Konstruktion. gezogen werden soll, anstatt am Zieh-Pfeil am Lineal in der unteren rechten Ecke des Grafikfensters ziehen. Den grauen Regler nach links bewegen, um MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. zu entfernen, und nach rechts, um Material hinzuzufügen.

   Wenn das Ziehen über ein anderes Objekt in derselben Komponente erfolgt, wird das kleinere Objekt mit dem größeren zusammengeführt und übernimmt die Eigenschaften des größeren Objekts. Wenn mehrere angrenzende Oberflächen gezogen werden, werden die kleineren Oberflächen in die größte überführt. Die Option Kein Zusammenführen auswählen, wenn Objekte nicht zusammengeführt werden sollen.

   Beim Ziehen die Strg-Taste gedrückt halten, um eine Kopie des durch Ziehen versetzten Objekts zu generieren. Es ist auch möglich, beim DrehenVerschieben auf einem Pfad um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante sein. Siehe "Subtrahierendes Drehen". die Strg-Taste gedrückt zu halten, um eine Kopie der Oberfläche zu generieren. Gegebenenfalls wird auch der Einfluss von benachbarten Flächen für das BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem RasterSiehe "Skizzierraster" oder einer ausgewählten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. ausblenden. oder StreckenEine Fläche zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich. von Kanten der kopierten Fläche berücksichtigt. Mit der Werkzeughilfe Bis zu kann zusammen mit der Strg-Taste eine Kopie generiert werden, und mithilfe der Option Beide Seiten können zwei Kopien generiert werden, die bezüglich des Originals in entgegengesetzte Richtungen versetzt sind. Es ist auch möglich, mit der Werkzeughilfe Bis zu Oberflächen bis zu einer Referenzkante zu ziehen.

   Mit Esc kann der Ziehvorgang abgebrochen werden.

   Unter Konstruieren > Bearbeiten > Ziehen im Inhaltsverzeichnis findet sich eine Liste der Aktionen, die mit dem Werkzeug "Ziehen" ausgeführt werden können.

Schnelle Methode

1. Die Flächen, Kanten und Punkte auswählen, mit denen gearbeitet werden soll.

   Durch Ziehen einer Fläche wird ein Volumenkörper i. A. vergrößert, durch Ziehen einer Kante wird eine Oberfläche generiert und durch Ziehen eines Punkts wird eine Linie oder eine Kurve generiert.

2. (Optional) Die Alt-Taste drücken und auf die Fläche oder Kante klicken, die das Ziehen bestimmen soll.

3. In Richtung des Pfeils ziehen.

Kurve ziehen

Beim Auswählen einer Kurve mit dem Werkzeug "Ziehen" wird die Richtung der Streckung durch die Ebene der Kurve bestimmt.

Kurven werden standardmäßig entlang der z-Achse gezogen.
Bei einer Kurve auf der z-Achse zeigt der Zieh-Pfeil in die y-Richtung.
Wenn zwei Kurven auf einer Ebene ausgewählt werden, zeigt der Zieh-Pfeil in die Richtung, die senkrecht zur Ebene der Kurven verläuft.
Wenn eine Kurve ausgewählt wird, die eine andere Kurve berührt, zeigt der Zieh-Pfeil in die Richtung, die senkrecht zur Ebene der beiden Kurven verläuft.

Kurvenenden ziehen

Beim Ziehen des Endes einer Kurve können Sie zwischen "tangentialem" und "natürlichem" (kontinuierliche KrümmungAnalysewerkzeug, das einen Randgraphen oder Farbschattierungen anzeigt, um die Krümmung entlang Kurven oder Kanten zu verdeutlichen. Werte geben an, wie stark gekrümmt bzw. "kurvig" die Kurve bzw. Oberfläche an einzelnen Punkten ist.) Strecken umschalten. Um die Verlängerung tangential zur Kurve zu ziehen, die Strg-Taste vor dem Ziehen gedrückt halten. Nachdem mit dem Ziehen begonnen wurde, kann die Strg-Taste losgelassen werden. Wenn die Strg-Taste nicht gedrückt wird, wird die Verlängerung als kontinuierliche Krümmung erstellt.

• Funktioniert bei Freiformkurven (gestreckt oder beschnitten)

• Funktioniert bei Bögen

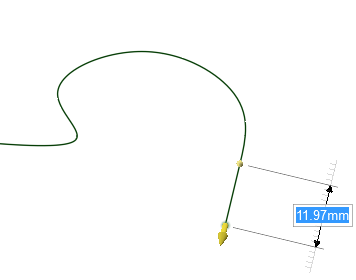

Die Strg-Taste drücken und das Kurvenende tangential zur Kurve ziehen.

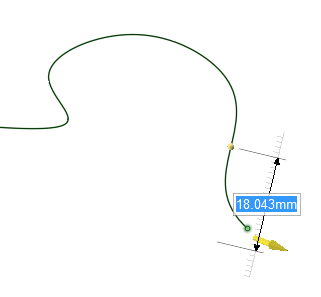

Wenn das Kurvenende ohne Drücken der Strg-Taste gezogen wird, wird die Kurve mit ihrer natürlichen Krümmung gestreckt.

Flächenkanten ziehen

Flächenkanten können senkrecht zu ihrer benachbarten Fläche gezogen werden. Zu Beginn des Ziehens die Strg-Taste drücken.



Die Strg-Taste drücken und die Kante tangential zur Oberfläche ziehen.



Wenn die Kante ohne Drücken der Strg-Taste gezogen wird, wird sie mit ihrer natürlichen Krümmung gestreckt.

Werkzeughilfen

Die folgenden Werkzeughilfen werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.

	Die Werkzeughilfe Auswählen ist standardmäßig aktiviert. Wenn diese Werkzeughilfe aktiv ist, können eine normale Auswahl und natürliche Versatz- und Abrundungsvorgänge vorgenommen werden. Eine Fläche, parallele Flächen oder Oberflächenkanten für den Versatz auswählen. Die Kante eines Volumenkörpers zum Abrunden auswählen. Bei gedrückter Alt-Taste klicken, um die bestimmende Fläche oder Kante zum Drehen, für eine gerichtete Streckung, zum Ziehen entlang eines Profils und zum Drehen um eine BezugsgrößeObjekt, von dem angenommen wird, dass es eine genaue Größe und Form aufweist und sich an einer genauen Position befindet, und anhand dessen die geometrische Beziehung zu anderen Objekten bestimmt bzw. festgelegt werden kann. auszuwählen. Bei gedrückter Alt-Taste auf eine Kante doppelklicken, um einen KonturzugAlle Kanten um eine Fläche; eine fortlaufende Abfolge von Kanten, die miteinander zu einem geschlossenen Konturzug verbunden sind. Durch Doppelklicken auf eine Kante im Konturzug wird der gesamte Konturzug ausgewählt. auszuwählen. Erneut bei gedrückter Alt-Taste doppelklicken, um durch verschiedene Konturzüge zu wechseln. Es können Objekte in mehreren Komponenten gleichzeitig ausgewählt werden.
	Mit der Werkzeughilfe Richtung eine gerade Linie, Kante, Achse, UrsprungsachseAchse durch den Ursprung., Ebene oder ebene Fläche auswählen, um die Ziehrichtung festzulegen.
	Eine Fläche zum Schwenken oder eine Fläche und eine Kante zum Drehen auswählen. Dann die Werkzeughilfe Drehen verwenden, um die gerade Linie, Kante oder Achse auszuwählen, um die geschwenkt oder gedreht werden soll.
	Eine beliebige Zahl zusammenhängender Flächen desselben Körpers auswählen und dann die Werkzeughilfe Um Bezugsgröße drehenWinkel oder VerjüngungWinkel einer SpiraleOption des Werkzeugs "Ziehen", mit der die ausgewählte Form um eine Achse gedreht werden kann, um die Form einer Schraube oder eines Bohrers nachzubilden. Dabei lassen sich Höhe, Richtung, Neigung und Verjüngung steuern. oder eines Gewindes auf einer konischen Oberfläche. Siehe "Spirale", "GewindeStruktur, die auf der Oberfläche eines Zylinders, eines Kegels oder einer Bohrung mithilfe der Beschriftungswerkzeuge erstellt wurde.". an einem Objekt, der bzw. die das Entnehmen aus Gussformen oder Gesenken erleichtert. Dabei werden eine oder mehrere Flächen um eine andere Fläche herum gedreht, die als Bezugspunkt ausgewählt wurde. Beim Ziehen kann Material hinzugefügt oder abgetrennt werden. auswählen, um die Ebene, ebene Fläche oder Kante auszuwählen, um die geschwenkt werden soll. Keine der zusammenhängenden Flächen darf parallel zur neutralen Ebene, Fläche oder Kante sein, um die geschwenkt werden soll.
	Mit der Werkzeughilfe Sweep können gerade oder gebogene Linien oder Kanten ausgewählt werden, entlang derer gezogen werden soll. Flächen und Kanten können entlang eines Profils gezogen werden und der Ziehpfad darf nicht in derselben Ebene wie die Fläche liegen.
	Mit der Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. skalieren können 3D-Objekte skaliert werden. Siehe Skalieren von Volumenkörpern und Oberflächen.
	Mit der Werkzeughilfe Bis zu das Objekt auswählen, bis zu dem gezogen werden soll. Die Fläche oder Kante des gezogenen Elements wird mit der Oberfläche des ausgewählten Körpers verknüpft oder bis zu einer Ebene durch den Auswahlbereich gezogen. Es ist auch möglich, mit dieser Werkzeughilfe Oberflächen bis zu einer Referenzkante oder -facette zu ziehen. Beim Ziehen bis zu einer Facettenreferenz wird eine Bemaßung angezeigt, die weiter bearbeitet werden kann. Das Objekt wird kopiert, wenn die Strg-Taste gedrückt gehalten wird. Die für "Bis zu" verwendete Auswahl kann aus dem Strukturbaum stammen, wenn er bestimmt werden kann. Eine einzelne Oberfläche ist ein Beispiel für eine "Bis zu"-Auswahl im Strukturbaum.
	Streckt eine Kante oder Fläche bis zur nächstgelegenen Fläche. Diese Option entspricht der Wirkungsweise der Werkzeughilfe Bis zu, abgesehen davon, dass die Fläche, bis zu der gestreckt wird, nicht ausgewählt wird. Mit der Option Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können. ist es möglich, Kanten automatisch bis zu den nächstgelegenen Flächen zu ziehen, die das Objekt schneiden. Die ausgewählten Kanten werden in Richtung des Ziehen-Werkzeugs bis zur nächsten Gruppe von Flächen oder Kanten gestreckt, die die AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. vollständig begrenzt. Die ursprünglichen Flächen, zu denen die Kanten gehören, werden erweitert, und es werden ggf. neue Kanten generiert. Es werden allerdings keine neue Flächen generiert.

Optionen zum Ziehen

Im Rahmen des Werkzeugs "Ziehen" stehen die folgenden Optionen zur Verfügung. Nachdem die Kante oder Fläche zum Ziehen ausgewählt wurde, können im Fensterbereich "Optionen" oder in der Mini-Toolbar folgende Optionen ausgewählt werden:

Beispiele

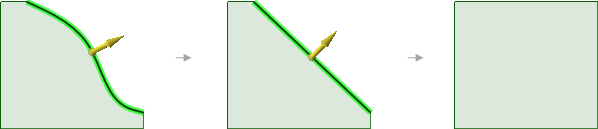

Durch das Ziehen der Kante einer Oberfläche wird die Kante zunächst vereinfacht. Dann werden die benachbarten Kanten gestreckt (oder beschnitten)

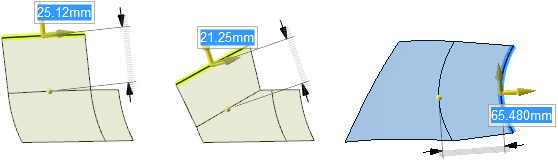

Wenn beim Ziehen der Kante einer Oberfläche die Strg-Taste gedrückt ist, wird eine neue tangential zur Kante liegende Oberfläche generiert.

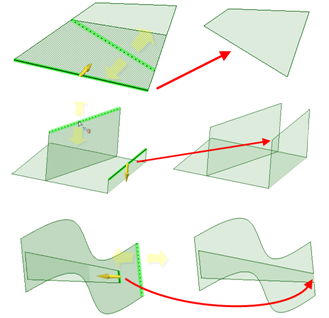

Ziehen von Kanten bis zu anderen Kanten mit der Werkzeughilfe Bis zu.

Einen Punkt auf einer Oberfläche in Richtung einer Ecke ziehen, die durch Klicken bei gedrückter Alt-Taste ausgewählt wurde

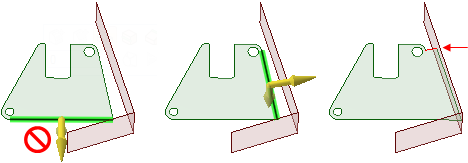

Ziehen von Kanten mit der Option Komplett ziehen. Das Auswählen der unteren Kante der oben abgebildeten Oberfläche führt zu einem Fehler, da die Ausdehnung der benachbarten Oberfläche nicht über das Ende der ausgewählten Kante hinausreicht. Die Kante an der rechten Seite der Fläche kann mit der Option gezogen werden, da die Ausdehnung der benachbarten Fläche über deren Länge hinausreicht. Es wird eine neue Kante generiert, die in der Abbildung rechts rot gekennzeichnet ist.

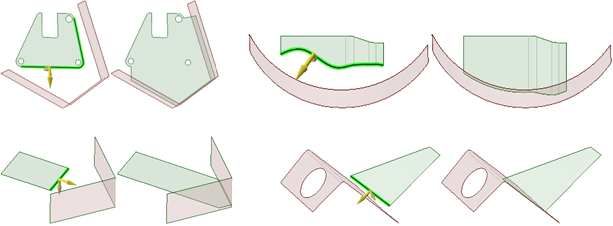

Ziehen von Kanten bis zum nächstgelegenen Nachbarn mit der Option Komplett ziehen.

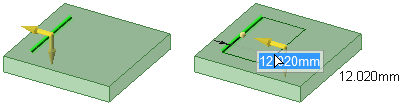

Durch das Ziehen einer skizzierten Linie auf einer ebenen Fläche wird eine Oberfläche in der Ebene der Fläche erzeugt.

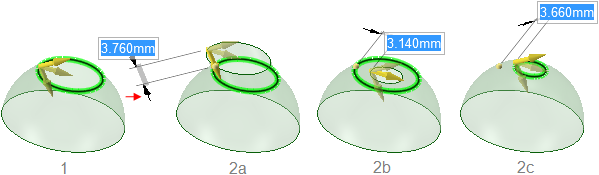

Ziehen der Kante einer ringförmigen Oberfläche. Es sind drei Ziehrichtungen verfügbar.

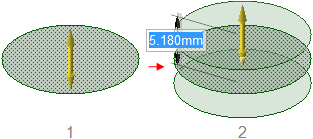

Wenn die Strg-Taste beim Ziehen einer Oberfläche mit der Option Beide Seiten gedrückt ist, werden Kopien der Oberfläche generiert.

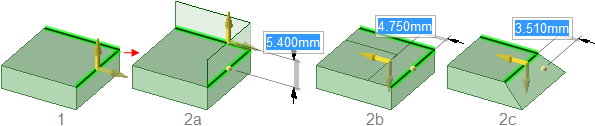

Ziehen von zwei Kanten mit den Optionen Strecken (2a), Kante kopieren (2b) und Schwenken (2c).

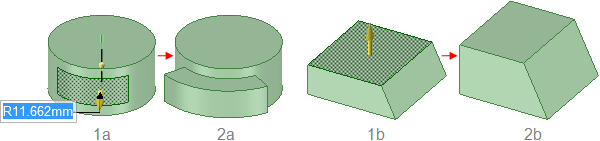

Eine Fläche wird beim Ziehen versetzt, und die Kanten werden durch benachbarte Flächen beeinflusst.

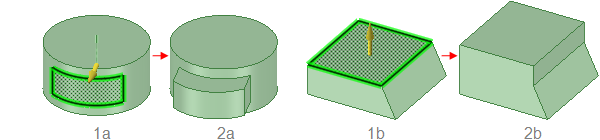

Wenn beim Ziehen einer Fläche deren Kanten ausgewählt sind, wird die Fläche ohne Beeinflussung durch die benachbarten Flächen gestreckt.

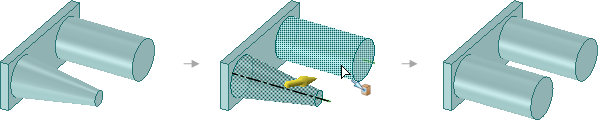

Beim Ziehen einer Kegelfläche mithilfe von "Bis zu" zu einer Zylinderfläche wird der Kegel durch einen Zylinder ersetzt, wenn die Achsen nahe aneinander liegen. Andernfalls wird die Kegelfläche durch eine Zylinderfläche ersetzt, die dieselbe Achse und denselben Radius wie der Zylinder hat.

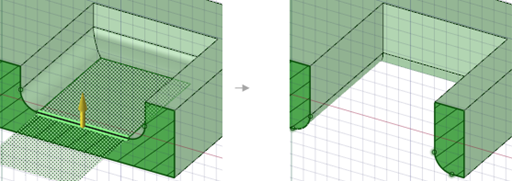

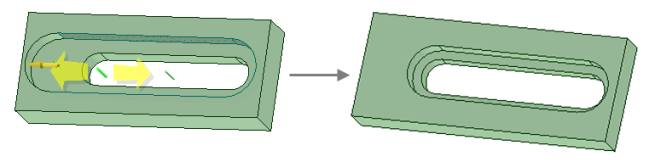

Wenn eine Aussparung mit abgerundeten Kanten durch den unteren Teil eines Volumenkörpers gezogen wird, werden die Rundungen auf das entstehende Loch übertragen.

Eine Oberfläche bis zu einer Referenzkante ziehen.

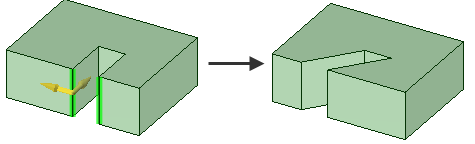

Zwei separate Kanten beim Ziehen in eine Richtung gemeinsam schwenken.
