Mittelflächen-Tutorial

Dieses Tutorial zeigt, wie Mittelflächen definiert werden.

Schritt 1: Dokument öffnen

1. Auf den folgenden Link klicken und die Datei auf dem Computer speichern: w8872.scdoc.

2. Das DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folien enthalten kann. in SpaceClaim öffnen.

   Die Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. sieht wie folgt aus:





   Anhand dieser Konstruktion werden im Folgenden die Grundlagen der Mittelflächenerstellung veranschaulicht.

Wenn Sie die Online-Version der Hilfe verwenden, wird das Modell als ZIP-Datei heruntergeladen. Sie müssen es auf der Festplatte speichern und die Dateierweiterung von ".zip" in ".scdoc" ändern.

Mittelflächen-Tutorial: Schritt 2

Zuerst wird die Mittelfläche durch Auswahl versetzter Flächenpaare definiert.

Voraussetzung für das folgende Verfahren ist ein Verständnis des Werkzeugs Mittelfläche, das in Erstellen von Mittelflächen beschrieben wird.

Die folgenden vier WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. stehen für die Mittelfläche zur Verfügung:

Mittelflächen definieren

1. Auf der Registerkarte "Vorbereiten" im Menü "Definieren" auf  Mittelfläche klicken.

   Die Werkzeughilfe Flächen auswählen ist standardmäßig aktiviert.

2. Folgende FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". auswählen:





   Nach der Auswahl der ersten Fläche filtert SpaceClaim die Auswahl, und es kann nur noch auf parallele Flächen oder Flächen, die einen VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eines Segments oder einer KurveIn 3D eine beliebige Linie im Raum. zurückgelegt wird. erzeugen, geklickt werden.

3. Folgende Versatzfläche auswählen:





   Dies ist die einzige Fläche, die zur Auswahl steht.

   Alle Oberflächen mit derselben Stärke werden auf dem Teil erkannt und blau hervorgehoben:



   Wie zu erkennen ist, hat eine RundungGerundete EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". nicht dieselbe Stärke und wird nicht als Versatzpaar erkannt. Flächen, die wie Versatzpaare aussehen, werden möglicherweise nicht als Mittelfläche erkannt, wenn Verschiebungsfehler vorliegen oder das Teil nicht mit einer Versatzfläche modelliert wurde.

4. Auf die Werkzeughilfe Flächen hinzufügen/entfernen klicken, wenn diese (entgegen der Erwartung) nicht bereits aktiviert ist.

5. Die runde Fläche auswählen:





   Diese Fläche wird jetzt beim Erstellen der Mittelfläche berücksichtigt.

   HinweisBeschriftung, die auf einer Konstruktion, einem Zeichenblatt oder einer 3D-Markup-Folie platziert wird. Hinweise enthalten Text oder Symbole, die eingefügt werden und über eine Führungslinie mit der Geometrie verbunden werden können.: Flächen müssen nur an einer Seite des Modells erkannt werden.

Mittelflächen-Tutorial: Schritt 3

Die Definition der Mittelfläche kann nun abgeschlossen werden.

Mittelfläche abschließen

1. Auf die Werkzeughilfe Abschließen klicken.





   Der VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. ist vorübergehend transparent, so dass die neu erstellte Mittelfläche sichtbar ist.

2. Zur besseren AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. der Mittelfläche den Volumenkörper ausblenden und die Mittelflächenkomponente im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. wie folgt erweitern:







Mittelflächen-Tutorial: Schritt 4

Im Folgenden wird ein komplexeres Beispiel beschrieben.

1. Auf den folgenden Link klicken und die Datei auf dem Computer speichern: Midsurfacing.scdoc.

2. Das Dokument in SpaceClaim öffnen.

   Die Konstruktion sieht wie folgt aus:





   Wenn Sie die Online-Version der Hilfe verwenden, wird das Modell als ZIP-Datei heruntergeladen. Sie müssen es auf der Festplatte speichern und die Dateierweiterung von ".zip" in ".scdoc" ändern.



3. Auf der Registerkarte "Vorbereiten" im Menü "Definieren" auf  Mittelfläche klicken.

4. Folgende Fläche auswählen:





5. Nun das Versatzpaar auswählen:





6. Die Außenflächen des Teils werden als Versatzpaare erkannt:





   Die Basisseite eines Versatzpaares wird blau und die Versatzseite grün hervorgehoben. Mittelflächen werden anhand der blauen Flächen bzw. Basisflächen erstellt.

Mittelflächen-Tutorial: Schritt 5

Die inneren Rippen haben eine andere Stärke oder sind von den Außenwandungen versetzt, daher müssen diese der Auswahl hinzugefügt werden. Hierzu dient die Werkzeughilfe Flächen auswählen.

Flächenpaare hinzufügen

1. Auf die Werkzeughilfe Flächen auswählen klicken.

   Die Werkzeughilfe kann auch durch Drücken der Strg-Taste aktiviert werden.

2. Eine der inneren Rippen auswählen:



3. Das Versatzpaar auswählen:





   Die meisten Innenflächen sind jetzt hervorgehoben:





4. Weitere Flächenpaare auswählen, bis die Konstruktion wie folgt aussieht:





Mittelflächen-Tutorial: Schritt 6

Auch wenn jetzt alle Flächenpaare ausgewählt sind, gibt es einen effizienteren Weg zur Auswahl der versetzten Flächenpaare in Konstruktionen wie diesen.

Bereichsoption ändern

1. Auf einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. klicken, um die Auswahl aufzuheben.

2. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" die Option Bereich verwenden auswählen und sicherstellen, dass die Werte für Mindest- und Maximalstärke wie folgt festgelegt sind:







3. Auf den Volumenkörper klicken:





   Alle Flächenpaare mit Versätzen zwischen Mindest- und Maximalstärke werden ausgewählt.



Mittelflächen-Tutorial: Schritt 7

Beim Hineinzoomen ist zu erkennen, dass die Basis- und Versatzseiten an den Rippen nicht korrekt hervorgehoben wurden. Mithilfe der Werkzeughilfe Seiten tauschen können die Basis- und Versatzseiten geändert werden. Dies ist wichtig, da die Mittelflächen anhand der Basisfläche (blau) erstellt werden. Die Versatzfläche (grün) wird nur hervorgehoben, damit diese beim Definieren von Mittelflächen sichtbar ist.

Seiten tauschen

1. Auf die Werkzeughilfe Seiten tauschen klicken.

2. Die erste falsche Fläche auswählen:





   Die Hervorhebung ändert sich von blau in grün.







3. Die zweite falsche Fläche auswählen:







   Alle Innenflächen werden jetzt korrekt als Basis- und Versatzflächen hervorgehoben.





4. Auf die Werkzeughilfe Abschließen klicken, um die Definition der Mittelflächen abzuschließen.

   Dabei ist zu beachten, dass die Mittelflächen in einer neuen Komponente im Strukturbaum erstellt werden:





Mittelflächen-Tutorial: Schritt 8

Zusätzlich zu den herkömmlichen Flächeneigenschaften verfügt eine Mittelfläche über eine Stärkeeigenschaft, die an ANSYS gesendet und auf das Gehäuseelement angewendet wird.

Mittelflächeneigenschaften anzeigen

1. Volumenkörper im Strukturbaum ausblenden.

2. Mittelfläche auswählen:



   Der Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. zeigt die Eigenschaften der Fläche an:







   Die Eigenschaft Stärke befindet sich im Bereich "Mittelfläche" des Fensterbereichs.

Mittelflächen-Tutorial: Schritt 9

Die Mittelflächen können jetzt in ANSYS Workbench analysiert werden.

ANSYS starten

1. Auf die Schaltfläche für ANSYS Workbench in der Menüleiste klicken, um das aktuelle Modell in SpaceClaim an ein neues Projekt in Workbench zu senden.

   Alles, was im Grafikfenster sichtbar ist, wird gesendet. Volumenkörper daher ausblenden, damit dieser nicht an ANSYS gesendet wird.

2. Zu Workbench wechseln und auf eine der Mittelflächen unter "Geometry" (Form) in diesem Projekt klicken:







3. Im Eigenschaftenbereich (unter dem Strukturbaum) ist zu erkennen, dass der Mittelfläche eine Stärke zugewiesen wurde. Dies ist die Stärke des ursprünglichen Volumenkörpers in SpaceClaim.

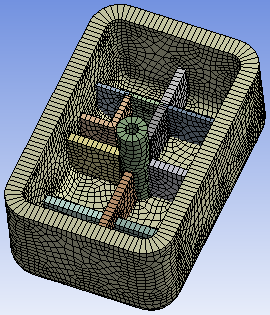

4. Netz erstellen:

   1. Unter dem Projekt mit der rechten Maustaste auf Mesh (Netz) klicken und Generate Mesh (Netz erstellen) auswählen.





      Workbench verwendet die zugeordnete Eigenschaft für die Stärke, um für das Modell das passende Netz zu erstellen.

Mittelflächen-Tutorial: Zusammenfassung

In diesem Tutorial wurde Folgendes behandelt:

• Erstellen einer Mittelfläche in SpaceClaim
• Hinzufügen von Flächen zur Mittelflächenauswahl
• Automatisches Erkennen von Versatzflächen innerhalb eines Bereichs
• Tauschen der Seiten von Mittelflächen
• Anzeigen von Mittelflächeneigenschaften in SpaceClaim und ANSYS
• Erstellen eines Netzes, das die Stärkeneigenschaft der Mittelfläche verwendet
