Statusleiste

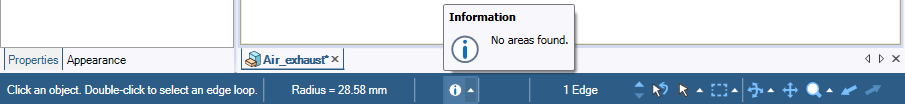

In der oben stehenden Abbildung zeigt die blaue Statusleiste von links nach rechts Folgendes an:

• Statusmeldung: Es werden Meldungen und Fortschrittsinformationen zu den Aktionen im aktuellen Werkzeug angezeigt. Daneben können Sie diese Meldungen auch oben links im GrafikfensterBereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. durch Auswählen von Statusmeldungen in Fenster anzeigen in den Favoriten-Optionenanzeigen.

  Den Mauszeiger über die Statussymbole im Meldungsfenster bewegen, um Werkzeugtipps anzusehen.

  Die Anzahl der betroffenen Objekte ist in den Statusmeldungen eingeschlossen.

• Schnellanzeige von Maßen: Es werden einfache Maßangaben für die ausgewählten Objekte angezeigt, z. B. der Abstand zwischen zwei Punkten oder die x-, y- und z-Koordinaten eines Punkts. Siehe Schnellanzeige von Maßen. Für andere Arten von Messungen, z. B. für Volumen oder MasseAnalysewerkzeug, mit dem Masseeigenschaften bzw. Volumeninformationen für die Volumenkörper und Oberflächen in der Konstruktion angezeigt werden können., kann das Werkzeug Messen verwendet werden. Den hierin angezeigten Text können Sie für „Kopieren“- und „Einfügen“-Vorgänge auswählen.
• Fehler-, Warn- und Hinweismeldungen: Zeigt Meldungen an, sobald sie auftreten. Auf das Symbol klicken, um alle Meldungen anzuzeigen, die derzeit für die Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält. von Bedeutung sind. Auf eine Meldung klicken, um das Objekt hervorzuheben, auf das die Meldung verweist. Auf eine Meldung doppelklicken, um die Objekte auszuwählen, auf die die Meldung verweist. Die Option Zoom aktivieren, um die betroffenen Objekte im Fenster „Konstruieren“ durch Doppelklick auf die Meldung zu vergrößern.
• Auswahlliste: Es wird eine Liste mit allen derzeit ausgewählten Objekten angezeigt. Wenn die Maus über den Bereich der Liste in der Statusleiste bewegt wird, wird eine vollständige Liste angezeigt. Wenn im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. "Muster" ausgewählt ist, wird die Auswahlliste mit der Anzahl der in der Konstruktion enthaltenen Muster aktualisiert.
• Hauptobjekte auswählen oder Unterobjekte auswählen : Abhängig von der Auswahl können die Hauptobjekte (Pfeil nach oben) der aktuell ausgewählten Objekte oder die Unterobjekte (Pfeil nach unten) der aktuell ausgewählten Objekte ausgewählt werden.
• Auswahl zurücksetzen: Die Auswahl wird auf die vorherige Auswahl zurückgesetzt.

• AuswahlfilterDropdown-Liste in der Statusleiste, mit der die Auswahl von Objekten eingeschränkt werden kann. Es werden nur die aktivierten Objekttypen ausgewählt, beispielsweise nur Flächen und Kanten.: Legt die Auswahlmöglichkeiten im Fenster „Konstruieren“ fest. Das aktuell ausgewählte Objekt wird dabei anhand eines Labels in der Statusleiste angezeigt.

  You can enable or disable the Smart selection checkbox for additional control over filtering:

  • Smart aktivieren, um den Auswahlfilter einzuklappen. In diesem Fall können lediglich die Optionen Feldauswahl ausgewählt werden.

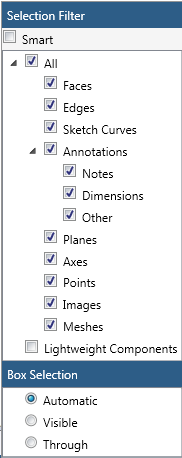

  • Smart deaktivieren, um den Auswahlfilter auszuklappen und alle Auswahlmöglichkeiten anzuzeigen (siehe unten):



• Auswahlmodus: Quader, Lasso oder Pinsel auswählen.

• Ansichtssteuerelemente: Diese Steuerelemente werden zum DrehenVerschieben auf einem Pfad um eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".. Mit dem Werkzeug "Ziehen" können Flächen, Kanten oder eine Spirale um eine Achse gedreht werden. Diese Achse kann eine gerade Linie, eine Achse oder eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. sein. Siehe "Subtrahierendes Drehen"., VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. und Zoomen sowie zum Wechseln zur vorherigen oder zur nächsten AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zu klicken, um diese in der Draufsicht anzuzeigen. verwendet. Die Ansicht kann auch mithilfe der Werkzeuge im Menü "Ausrichten" geändert werden. Dieses Menü ist in den meisten Registerkarten vorhanden.

  Beim Drehen können Sie zudem eine der folgenden Optionen aus dem Pull-up-Menü „Drehen“ auswählen:

  • Um Mittelpunkt zum Drehen um den Mittelpunkt Ihrer Konstruktion
  • Um Cursor zum Drehen um die Position des Mauszeigers
  • 90° im Uhrzeigersinn rotieren, um die Konstruktion um 90° im Uhrzeigersinn zu drehen
  • 90° gegen den Uhrzeigersinn rotieren, um die Konstruktion um 90° gegen den Uhrzeigersinn zu drehen

  Beim Zoomen können Sie zudem eine der folgenden Optionen aus dem Pull-up-Menü „Zoomen“ auswählen:

  • Zoom-AbmessungenWerkzeug, mit dem die Ansicht so vergrößert bzw. verkleinert werden kann, dass die ausgewählte Fläche, die ausgewählte Kante oder die Konstruktion das Grafikfenster ausfüllt. Beim Arbeiten mit einem Zeichenblatt wird das Zeichenblatt durch "Zoom-Abmessungen" passend zum Grafikfenster vergrößert., um die Auswahl so weit zu vergrößern, dass sie das Grafikfenster ausfüllt
  • Zoom-In-FeldWerkzeug zum Verschieben und Zoomen der Konstruktion, bis diese in einen ausgewählten Bereich passt., um in einen ausgewählten Bereich zu zoomen
  • Zoom-In, um in die Ansicht hinein zu zoomen
  • Zoom-Out, um aus der Ansicht heraus zu zoomen
