Симметричное перемещение

Параметр Symmetric Move (Симметричное перемещение), доступный в инструменте Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров., позволяет перемещать объекты относительно друг друга на плоскости, как будто бы они представляли собой зеркальные объекты. При этом между объектами не нужно создавать зеркальную связь. В отличие от инструмента Mirror (Отражение), параметр Symmetric move (Симметричное перемещение) позволяет перемещать как похожие, так и разнородные геометрические структуры.

Этот параметр можно использовать с виртуальной зеркальной плоскостью, автоматически определенной на основе расположения маркера перемещения. Кроме того, для установки фиксированной зеркальной плоскости можно использовать направляющую инструмента Fulcrum (Точка опорыШарнир; точка вращения. При использовании инструмента Move (Перемещение) можно выбрать объект и использовать направляющую инструмента Fulcrum (ТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг. опоры) для перемещения других объектов вокруг него.).

Если используется зеркальная плоскость, выбранная с помощью точки опоры, будет обнаружена геометрическая структура, одинаковая с обеих сторон плоскости. Эта геометрическая структура будет автоматически перемещаться при перемещении любой из ее сторон плоскости. Сторона плоскости, на которой лежит геометрическая структура, определяется центром каждого из выбранных объектов.

Поддерживается симметричное перемещение граней, ребер, вершин, кривых сечений и кривых эскизов. Можно перемещать кривые, которые частично перекрывают плоскость симметрии. Параметр симметричного перемещения недоступен для перемещения объектов с установленной зеркальной связью

Симметричное перемещение объектов на виртуальной зеркальной плоскости

1. Выберите несколько объектов.

2. Щелкните инструмент Move (Перемещение).
3. Щелкните Symmetric Move (Симметричное перемещение) на панели Move Options (Параметры перемещения).

4. Щелкните одну из стрелок сдвига и перетащите ее. Во время перетаскивания в центре маркера перемещения появится фантомная зеркальная плоскость, перпендикулярная к направлению перетаскивания. На этой плоскости отображаются все перемещения. На другой стороне виртуальной зеркальной плоскости появляется фантомный маркер перемещения, отражающий действия по сдвигу или повороту. Выбранные объекты симметрично перемещаются на указанной плоскости.

   Чтобы сбросить виртуальную зеркальную плоскость, измените выбранные настройки или переключите значение параметра Symmetric Move (Симметричное перемещение).

Примеры

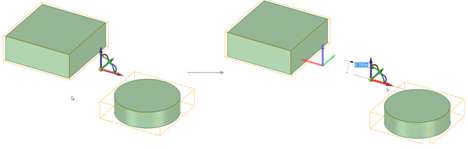

Симметричное перемещение двух твердых тел на виртуальной зеркальной плоскости.

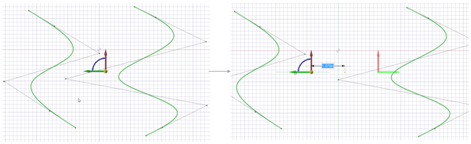

Перемещение двух кривых.

Симметричное перемещение объектов на зеркальной плоскости, выбранной с помощью точки опоры

1. Создание плоскости или плоскостной грани.

2. Выберите один или несколько объектов.

3. Щелкните инструмент Move (Перемещение).

4. Щелкните Symmetric Move (Симметричное перемещение) на панели Move Options (Параметры перемещения).

5. Щелкните направляющую инструмента  Fulcrum (Точка опоры).

6. Щелкните плоскость или плоскостную грань, чтобы указать плоскость симметрии.

   Это приведет к автоматическому обнаружению и симметричному перемещению на плоскости объектов на другой стороне плоскости, используемой в качестве точки опоры, с соответствующей геометрией.

7. Перетащите стрелку поворота или сдвига на маркере перемещения, чтобы симметрично изменить геометрию на зеркальной плоскости, выбранной с помощью точки опоры.

Примеры

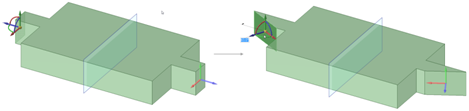

При вращении ребра изменяется соответствующая геометрия на другой стороне зеркальной плоскости, выбранной с помощью точки опоры.

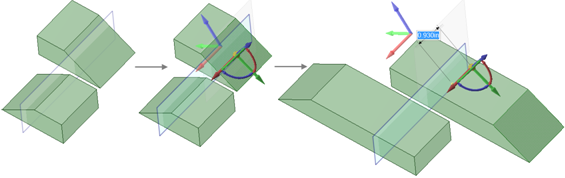

Перемещение симметричных граней, частично лежащих на другой стороне зеркальной плоскости. Центр каждого из ограничивающих прямоугольников объектов находится на одной из сторон плоскости, поэтому инструмент Symmetric Move (Симметричное перемещение) может определить симметричную геометрию для перемещения граней, лежащих под углом
