Допуски изгибов

Расчеты допуска изгиба используют так называемый К-факторПараметр изгибов в детали из металлического листа для вычисления радиуса изгиба. К-фактор — это процентное соотношение толщины металла, которое зависит от таких факторов как материал и тип изгиба. Относится к глубине нейтральной оси; линия на листе, при которой длина не изменяется при сгибе листа. Внутренняя часть изгиба находится под сжатием, внешняя часть — под напряжением, а нейтральная ось находится в каком-то месте между центральной точкой материала (К-фактор=0,50) и точкой ближе к внутренней части изгиба (К-фактор=0,25).. Это соотношение расположения нейтральной линии (t на рисунке ниже) к толщине материала (T). При сгибании металла материал на внутреннем радиусе переходит в сжатое состояние, а материал на внешнем радиусе переходит в состояние натяжения. Нейтральная линия — это точка нулевого напряжения, в которой материал переходит от сжатия к напряжению.

К-фактор = t/T

К-фактор — это геометрический расчет. Он не принимает во внимание физические факторы для данного процесса сгибания (тип материала, тип операции сгибания, инструменты и т.д.). По этой причине единственный способ вычислить К-фактор для данной установки — выполнить обратный расчет от реального изгиба. Другими словами, необходимо согнуть метал, измерить результат и рассчитать К-фактор.

Программа SpaceClaim определяет правильную кривую К-фактора, поэтому вы получаете более точный результат, без необходимости менять К-фактор или постоянно менять таблицы изгиба. Допуск изгибаКоличество материала, добавленного для компенсации изменений, возникших из-за сгибания металлического листа. Допуск необходим для исправления изменений длины, возникших из-за сгибания пластины. по умолчанию дает точный результат для обычных изгибов, сделанных обычными инструментами и стандартным кромкозагибочным прессом. Для основных деталей следует использовать допуски по умолчанию. Для особых случаев можно использовать таблицу допусков изгиба.

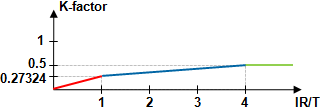

КриваяВ 3D любая линия в пространстве. для значений по умолчанию, используемых в программе SpaceClaim показана ниже.

Данный график отображает три сегмента: красный, синий и зеленый.

• Красный сегмент представляет радиусы изгиба, которые меньше чем толщина материала. Из-за физического ограничения коэффициента сжатия стали в процессе пневматического сгибания сложно получить кривые с радиусом, который меньше толщины.
• Голубой сегмент показывает, что, по мере того, как возрастает внутренний радиус, К-фактор не является постоянным. Он возрастает примерно до 0,5, когда внутренний радиус достигает четырехкратной толщины материала. Он не выходит за эти пределы, потому что материал больше не растягивается. К-фактор больше 0,5 не возможен.
• Зеленый сегмент является постоянным со значением 0,5, что является нейтральной осью для изгибов с радиусом, четырехкратно превышающим толщину материала.

ТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг., в которой пересекаются красный и синий сегменты очень важна. Она представляет собой радиус изгиба, равный толщине материала. Для обычных изгибов обратный расчет определяет К-фактор как:

K = (4-PI) / PI = 0.27324

Это могут подтвердить производители кромкозагибочных прессов. Это правильно для обычных изгибов, потому что он основывается на реальном физическом результате.

Можно построить таблицы допусков для своих материалов и процессов. Когда ваши таблицы заполнены (это одноразовая задача), можно выполнять развертывание с помощью таблиц или использовать значение по умолчанию.

При выбранной на верхнем уровне дерева структуры конструкции из листового металла, параметр K-Factor Type (Тип К-фактора) отображается в группе Sheet Metal (Листовой металл) панели Properties (Свойства). По умолчанию тип К-фактора задан как Variable (Переменный), но также можно задать постоянный К-фактор.

Параметр типа К-фактора Constant (Постоянный) позволяет вводить цифровое значение для данной детали. С помощью этого параметра можно установить соответствие конструкции с другими основными функциональными возможностями CAD или подогнать конструкцию под уникальные стандарты производителя или под уровни допуска для получения различных результатов разворачивания.

Необходимо только изменить К-фактор таким образом, чтобы он соответствовал эксплуатационным свойствам металла.
