Interne, externe und unabhängige Komponenten
Send Feedback

Interne Komponenten

Objekte innerhalb der DesignSpark Mechanical-Dokumentdatei sind interne Komponenten. Im Strukturbaum erstellte Komponenten sind standardmäßig interne Komponenten.

Interne Komponenten können in externe Komponenten umgewandelt werden. Hierbei wird eine eigene Datei für die Komponente erstellt, und aus dieser wird eine externe Komponente. Siehe die Anweisungen weiter unten.

Aus einer externen Komponente kann eine interne Kopie erstellt werden. Hierdurch wird die Komponente in die Konstruktion integriert, und die Zuordnung zur externen Komponente wird aufgehoben.

Externe Komponenten

Objekte außerhalb der DesignSpark Mechanical-Dokumentdatei sind externe Komponenten. Mit dem Werkzeug auf der Registerkarte geladene Konstruktionen sind externe Komponenten. Siehe Einfügen einer anderen Konstruktion.

Eine Kopie einer externen Komponente kann als interne Komponente festgelegt werden. Die Kopie wird in die SCDOC-Datei eingefügt, so dass sie in der Konstruktion angezeigt und geändert werden kann. Die ursprüngliche externe Komponente bleibt unverändert. Siehe die Anweisungen weiter unten.

Wenn in den Optionen für Dateiimport und -export die Option Lightweight-Baugruppen verwenden ausgewählt wurde, werden externe Komponenten als Lightweight-Komponenten geladen. Siehe Lightweight-Komponenten.

Abhängige und unabhängige Komponenten

Es können mehrere Instanzen einer externen Komponente geladen werden. Diese werden als abhängige Komponenten bezeichnet. Änderungen an einer Instanz werden für alle Instanzen übernommen. Die Kopie ist in der SCDOC-Datei vorhanden, ihre Geometrie stammt jedoch aus der externen Datei.

Kopien externer Komponenten, die von anderen Kopien unabhängig gemacht wurden, werden als unabhängige Komponenten bezeichnet. Änderungen an einer unabhängigen Kopie wirken sich nicht auf das Original aus, und Änderungen am Original wirken sich nicht auf die Kopie aus.

Hinweise zu abhängigen und unabhängigen Komponenten

ShowBeispiele

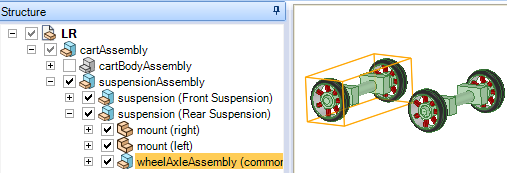

Unten wird die Struktur einer Konstruktion mit kopierten Unterbaugruppen dargestellt. In beiden Aufhängungsbaugruppen sind Kopien der Unterbaugruppe wheelAxleAssembly (hervorgehoben) vorhanden:

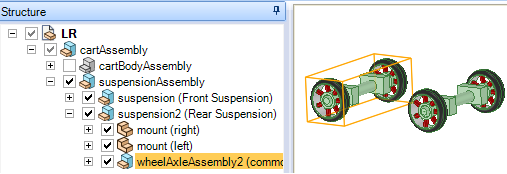

Wenn die hervorgehobene Unterbaugruppe unabhängig gemacht wird, werden die Unterbaugruppennamen geändert. Bei dem nicht in Klammern eingeschlossenen Text handelt es sich um die Namen der Komponenten. Die Änderung wirkt sich auf wheelAxleAssembly und die übergeordnete Baugruppe aus. In der folgenden Abbildung ist an beide Namen "2" angefügt:

Komponente oder Baugruppe einfügen

  1. Im Menü die Option Aus Datei einfügen  auswählen.

  2. Die Komponente suchen und doppelklicken, um sie einzufügen.

    Die Komponente wird als externe Komponente eingefügt. Die Komponente wird in der Mitte des Grafikfensters platziert, und ihre Subkomponenten (falls es sich um eine Baugruppe handelt) erscheinen im Fensterbereich .

Komponente unabhängig machen

Mit der rechten Maustaste im Strukturbaum auf die eingefügte abhängige Komponente klicken, den Mauszeiger über die Option Ursprung bewegen und im Kontextmenü Unabhängig machen auswählen. Durch Drücken von können mehrere Komponenten ausgewählt werden, um diese gleichzeitig unabhängig zu machen.

Das Symbol im Strukturbaum ändert sich, und die Komponente wird in umbenannt.

ShowInterne Komponente in externe Komponente umwandeln

Wenn das Dokument in demselben Ordner wie das übergeordnete Dokument und mit dem gleichen Namen wie der Komponentenname gespeichert werden soll:

  1. Im Strukturbaum mit der rechten Maustaste auf die Komponente klicken, den Mauszeiger über die Option Ursprung bewegen und In externe umwandeln auswählen.

Wenn das Dokument in einem anderen Ordner oder unter einem anderen Namen gespeichert werden soll:

  1. Mit der rechten Maustaste auf die Komponente klicken und im Kontextmenü Komponente öffnen auswählen.

    Die ausgewählte Komponente wird in einem neuen Grafikfenster angezeigt.

  2. Im Bearbeitungsmenü Speichern unter auswählen. (NICHT das Kontrollkästchen aktivieren.)

  3. Zu dem Ordner navigieren, in dem das Dokument gespeichert werden soll, und diesen auswählen, oder einen neuen Ordner erstellen.

  4. Einen Dateinamen eingeben.

  5. Auf OK klicken.

Die Komponente wird unabhängig von der verwendeten Methode als eigene Datei gespeichert, und ihr Symbol im Strukturbaum ändert sich entsprechend, um anzugeben, dass es sich jetzt um eine externe Komponente handelt.

Wenn die Konstruktion nicht gespeichert wurde, wird unabhängig von der verwendeten Methode eine Aufforderung zum Auswählen eines Ordners angezeigt.



ShowKopie einer externen Komponente als interne Komponente festlegen

  1. Im Strukturbaum eine oder mehrere Komponenten auswählen.

  2. Mit der rechten Maustaste auf die Komponente klicken, den Mauszeiger über die Option Ursprung bewegen und im Kontextmenü Interne Kopie verwenden auswählen.

    Die ausgewählte Komponente wird in die Konstruktion kopiert. Jegliche Änderungen an der Komponente haben keinerlei Auswirkungen auf die externe Originaldatei.

  3. Mit Alle als intern festlegen werden alle externen Komponenten in der Konstruktion als intern festgelegt.

ShowKopie einer externen Komponente speichern

  1. Im Strukturbaum eine oder mehrere externe Komponenten auswählen.

  2. Auf Speichern unter klicken.

  3. Speichern als Kopie auswählen.

  4. Auf Referenzen klicken.

    Das Dialogfeld wird geöffnet.

  5. Auf Durchsuchen klicken und einen Ordner auswählen, in dem die Kopien der externen Komponenten gespeichert werden.

  6. Die externen Komponenten auswählen, die gespeichert werden sollen.

  7. Auf OK klicken.

  8. Auf Speichern klicken.

    Dateien werden automatisch umbenannt, um Konflikte aufzulösen. In diesem Fall wird in der Statuszeile eine Warnmeldung angezeigt.
