Mit dem Werkzeug können Polygone mit 3 bis 64 Seiten gezeichnet werden. Beim Skizzieren des Polygons können der Ort einer Achse, die Länge des Radius und der Ausrichtungswinkel maßlich bestimmt und die Anzahl der Seiten festgelegt werden.
Die Beziehung der Seiten eines skizzierten Polygons zueinander bleibt erhalten. Beim Ziehen eines Polygons in 3D werden Flächen mit einer Polygonbeziehung mit einem Muster angezeigt, wenn der Volumenkörper ausgewählt wird. Die Änderung einer Fläche oder Kante wirkt sich auf alle Flächen in der Beziehung aus.
Polygon zeichnen
-
Auf
Polygon im Menü klicken. - (Optional) Inneren Radius verwenden im Fensterbereich wählen, um das Polygon anhand des Durchmessers eines Kreises im Polygon maßlich zu bestimmen. Option deaktivieren, um das Polygon anhand eines Außenkreises maßlich zu bestimmen.
-

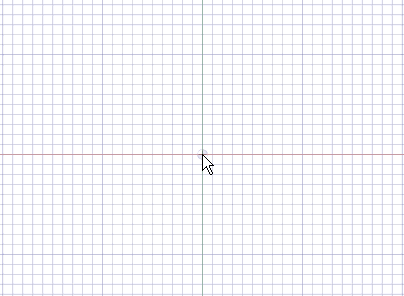

Klicken, um den Mittelpunkt des Polygons festzulegen.
Die Bemaßung der Punkte kann auch relativ zu anderen Skizzenobjekten vorgenommen werden.
-
Maus ziehen, um Polygon zu zeichnen und dessen Ausrichtung zu ändern.
Die Ausrichtung ist der Winkel des Polygons relativ zur X- und Y-Achse.
Durch Drücken von Tab und der Eingabe einer Nummer können der Durchmesser, die Ausrichtung und die Anzahl der Seiten geändert werden.
-
Klicken, um das Polygon abzuschließen.
Die Seiten des Polygons stehen in Beziehung zueinander und fungieren als ein Objekt. Wenn das Objekt in 3D gezogen wird, werden die Beziehungen der Kanten und Flächen des Polygon-Volumenkörpers beibehalten.
Tipp Nach dem Beschneiden einer Polygon-Skizze mit dem Werkzeug Beschneiden kann das Polygon durch Ziehen der ursprünglichen Seiten mithilfe von wiederhergestellt werden.
Die Anzahl der Seiten festlegen
Tab drücken und während des Zeichnens eines Polygons eine Nummer eingeben.
oder
-
Im Skizziermodus mithilfe von das Polygon markieren.
-
Mit der rechten Maustaste auf das Polygon klicken und Eigenschaften auswählen.
-
Einen Wert für die Eigenschaft Anzahl der Seiten eingeben.
Polygons bestehen aus mindestens 3 und höchstens aus 64 Seiten.
Polygon-Beziehung aus den Flächen eines Polygon-Volumenkörpers entfernen
Mit der rechten Maustaste auf das Polygon klicken und Zuordnung entfernen auswählen.
Alle Änderungen an der Fläche des Polygons wirken sich nur auf die betreffende Fläche aus.
Optionen
Im Fensterbereich stehen die folgenden Optionen zur Verfügung:
|
Inneren Radius verwenden |
Diese Option aktivieren, um das Polygon anhand des Durchmessers eines Kreises im Polygon maßlich zu bestimmen. Option deaktivieren, um das Polygon anhand eines Außenkreises maßlich zu bestimmen. Im nachfolgenden Bild befindet sich der blaue Kreis im Polygon und der orangefarbenen Kreise außerhalb des Polygons. |
|
Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:
-
Kartesische Bemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom Ursprung angezeigt.
-
Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.
-
An Raster fangen: Diese Option auswählen, um beim Skizzieren das Fangen zu aktivieren und zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.
-
An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.
-
Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion im ModusSkizzierenauf ein Zeichenblatt verschoben wird, muss das KontrollkästchenLayoutkurven erstellenin der GruppeSkizzenoptionenim FensterbereichOptionenerneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Skizzieren auf Ebenen.
Beispiele

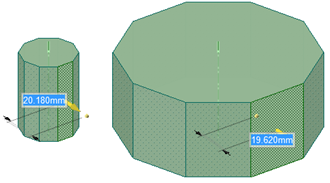

Ein in einen Volumenkörper gezogenes Polygon behält die Beziehungen zwischen seinen Seiten. In diesem Beispiel werden beim Ziehen einer Seite des Polygons alle Seiten des Polygons gezogen.
