Der Modus Mit Farbe befindet sich im Menü des Werkzeugs im Menü auf der Registerkarte sowie im Radialmenü. Auf dieses Werkzeug kann i. d. R. zugegriffen werden, während ein Werkzeug aktiv ist. Wenn z. B. der Auswahlmodus geändert werden soll, während das Werkzeug aktiv ist, einfach auf den Pfeil unter klicken. Das Werkzeug bleibt aktiv.
In diesem Auswahlmodus können Flächen, Kanten und Skizzenelemente im Grafikfenster ausgewählt werden, indem nebeneinanderliegende Flächen und Kanten "eingefärbt" werden. Beim Einfärben werden die Objekte hervorgehoben, so dass deutlich gekennzeichnet ist, was ausgewählt wird.

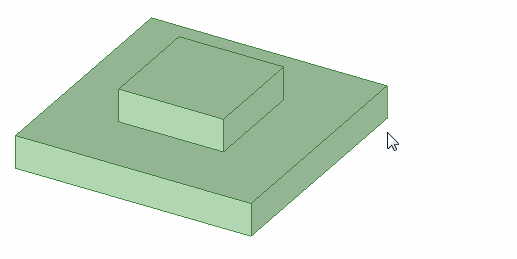

In der folgenden Animation wird der Farbmodus mit dem Auswahlfilter verwendet, um in der unteren Box nur die Kanten auszuwählen. Kanten werden ausgewählt, wenn die Maus über sie bewegt wird. Die Maustaste kann jederzeit losgelassen werden, um die hervorgehobenen Flächen oder Kanten auszuwählen.
Auswahl durch Färben
-
Auf den Pfeil neben dem Werkzeug
Auswählen klicken und dann auf Mit Farbe klicken oder im Grafikfenster klicken und gedrückt halten, um das Radialmenü zu aktivieren und dann Farbe auswählen. -
(Optional) Den Typ der ausgewählten Objekte mithilfe von Auswahlfilter in der Statusleiste ändern.
Die Option Intelligent ist standardmäßig und nach dem Wechsel zu einem anderen Werkzeug aktiviert. Wenn die Option Intelligent aktiviert ist, wird das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Bereich der Auswahlbox oder des Lassos oder im gefärbten Bereich befindet. Durch das Erstellen einer Auswahlbox oder einer Freiform werden Objekte in der folgenden Reihenfolge ausgewählt:
-
In einem Grafikfenster: Fläche, Kante, Skizze, Beschriftung, Ebene, Achse, Punkt
-
In einem Zeichenfenster: Beschriftung, Skizze, Fläche, Kante, Ebene, Achse, Punkt
Intelligent deaktivieren, um alle ausgewählten Objekttypen auszuwählen. Klicken, um die Typen der auszuwählenden Objekte auszuwählen oder zu löschen.
-
-
Auf das erste auszuwählende Objekt klicken und die Maustaste gedrückt halten.
-
Die Maus über benachbarte Flächen oder Kanten ziehen, die der Auswahl hinzugefügt werden sollen.
Die ausgewählten Objekte werden hervorgehoben, wenn die Maus darüber bewegt wird.
Wenn Strg gedrückt gehalten wird, kann die Maus über ein Objekt bewegt werden, ohne dass es ausgewählt wird. Wenn die Maus über ein ausgewähltes Objekt bewegt wird, wird die Auswahl aufgehoben.
-
Die Maustaste loslassen, um die Auswahl abzuschließen.
Wenn die Maustaste losgelassen wird, werden die Objekte ausgewählt.
Die Auswahl filtern

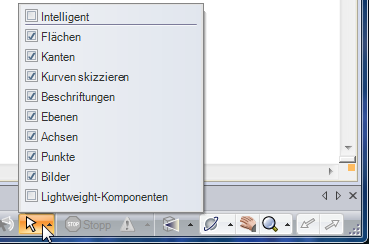

Die Auswahl mit dem Steuerelement in der Statuszeile filtern, wie in der Abbildung unten dargestellt. Mit der Option wird gesteuert, wie Objekte bei Verwendung eines der Auswahlmodi , , oder im Konstruktionsbereich ausgewählt werden:
-
Bei aktivierter Option wird nur das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Auswahlbereich befindet.
-
Bei deaktivierter Option werden alle aktivierten Elemente in der Liste ausgewählt, die sich derzeit im Auswahlbereich befinden.
Bei einem Wechsel zu einem anderen Werkzeug werden die Filterauswahlen gespeichert, die Option ist jedoch aktiviert. Wenn die Option deaktiviert wird, werden die zuvor aktivierten Elemente ausgewählt.
