Es kann eingestellt werden, ob das Skizzierraster eingeblendet werden soll, und wie die Formen vor und hinter dem Raster in den einzelnen Grafikfenstern angezeigt werden sollen. Es kann beispielsweise ein Stil für das Untersuchen einer Komponente und ein anderer Stil für das Erstellen neuer Formen in einer Komponente eingestellt werden. Über die DesignSpark Mechanical-Optionen kann für das Skizzierraster festgelegt werden, dass Schnittlinien und -flächen ausgeblendet werden sollen.
Skizzierraster ein- und ausblenden
Im Menü auf der Registerkarte das Kontrollkästchen Skizzierraster anzeigen aktivieren, wenn das Skizzierraster eingeblendet werden soll. Das Skizzierraster wird für alle Skizzierwerkzeuge angezeigt. Durch die Anzeige des Skizzierrasters kann an den Rasterlinien gefangen werden. Zudem kann daran die Ausrichtung der Skizze in der Konstruktion erkannt werden.
Anzeige von Formen vor und hinter dem Raster festlegen
-
Das Kontrollkästchen Bereich hinter dem Raster als Hintergrund darstellen aktivieren, um die Formen hinter dem Skizzierraster transparenter darzustellen.
Skizzenkurven außerhalb der aktuellen Skizzenebene werden blasser dargestellt; Layoutkurven sind davon jedoch nicht betroffen.
-
Das Kontrollkästchen Bereich über dem Raster abschneiden aktivieren, um die Formen über dem Skizzierraster auszublenden.
Konstruktion mit einer Ebene schneiden
Mit der rechten Maustaste auf eine Ebene klicken und auswählen: Mit Ebene schneiden. Zum Wiederherstellen der Konstruktionsansicht mit der rechten Maustaste auf die Ebene klicken und erneut Mit Ebene schneiden auswählen.
Ebenen, Achsen und Beschriftungen werden nicht beschnitten.
Beispiele

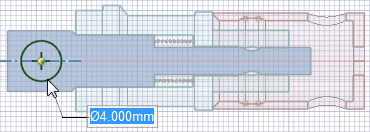

Wenn der Bereich unter dem Raster als Hintergrund dargestellt wird, können die Einzelheiten beim Skizzieren im Schneiden-Modus leichter erkannt werden.

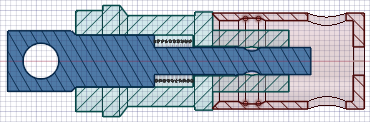

Untersuchen eines Bereichs, in dem die Formen über dem Raster ausgeblendet sind
