Utilisez l'outil Cercle pour tracer un cercle en 2D lorsque vous connaissez l'emplacement du centre du cercle et un point sur la circonférence du cercle, ou bien son rayon ou diamètre. Le cercle peut devenir un cylindre ou un alésage lorsque vous le tirez en 3D à l'aide de l'outil Tirer ou une sphère ou un tore sous l'effet d'une rotation ou d'un balayage.
La sketch grid doit être visible dans l'espace de travail avant que vous commenciez à dessiner.
Pour dessiner un cercle
-
Cliquez sur
Cercle dans le groupe Esquisse ou appuyez sur C. -
Cliquez pour définir le centre du cercle.
Vous pouvez dimensionner les points par rapport à d'autres objets d'esquisse.
- Cliquez pour définir le diamètre du cercle.
-
Le cercle s'accroche aux tracés ou aux cercles et arcs déterminés existants dans le plan de l'esquisse.
Si vous tracez deux cercles tangents et que vous modifiez le diamètre d'un cercle en modifiant sa cote, sa tangence avec l'autre cercle est conservée.
Si vous glissez le centre d'un cercle tangent d'un autre cercle, le rayon du deuxième cercle change pour conserver la tangence.
Options
Les options suivantes sont disponibles pour tous les outils d'esquisse :
-
Dimensions cartésiennes : Sélectionnez un point dans une esquisse, puis cliquez sur cette option pour afficher les dimensions cartésiennes à partir du point. Les dimensions cartésiennes affichent les distances X et Y à partir du point sélectionné. Si aucun point n'est sélectionné, elles affichent les distances X et Y à partir de l'origine.
-
Dimensions polaires : Sélectionnez un point dans une esquisse, puis cliquez sur cette option pour afficher les dimensions polaires à partir du point. Les dimensions polaires affichent un angle et une distance à partir du point sélectionné. Si aucun point n'est sélectionné, elles affichent l'angle et la distance à partir de l'origine.
-
Accrocher au quadrillage : En sélectionnant cette option, vous activez ou désactivez l'accrochage au cours de l'esquisse. Le curseur s'accrochera à l'incrément d'espacement du quadrillage secondaire en cours d'esquisse. Les valeurs par défaut sont 1 mm pour les unités métriques et 0,125 pouces pour les unités impériales. Pour modifier l'espacement du quadrillage secondaire, reportez-vous à la rubrique Unités.
-
Accrocher à l'angle : En sélectionnant cette option, vous activez ou désactivez l'accrochage de l'angle au cours de l'esquisse. Le curseur s'accrochera à l'incrément d'accrochage angulaire en cours d'esquisse. La valeur par défaut est 15 degrés. Pour modifier l'incrément de l'accrochage angulaire, reportez-vous à la rubrique Options d'accrochage.
-
Créer des courbes: les courbes d'esquisse sont créées en tant que courbes d'annotation. Si vous déplacez la conception vers une feuille de mise en plan alors que le modeEsquisseest sélectionné, vous devez cocher à nouveau la caseCréer des courbesdans le groupeOptions d'esquissedu voletOptionsafin de créer des courbes d'annotation sur la feuille de mise en plan. Voir Tracer sur des plans.
Exemples

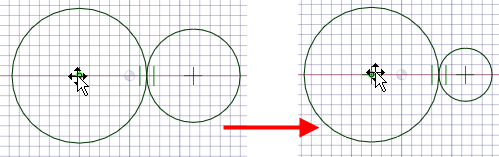

Modifier un cercle tangent par glissement du centre du cercle. La tangence est conservée
