Utilisez l'outil Vue pour afficher une vue de la conception en vue trimétrique ou isométrique. Vous pouvez également afficher une vue de dessus, de dessous, de face, d'arrière, de droite et de gauche. L'orientation de la conception dans ces vues planes est déterminée par le système de coordonnées par défaut de DesignSpark Mechanical.

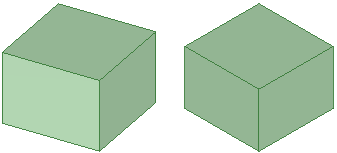

Par rapport à la projection isométrique, la projection trimétrique oriente la conception de manière à tourner la face frontale légèrement vers vous et à montrer moins du dessus. Comparez les deux vues dans l'illustration ci-dessous. La vue isométrique se trouve à gauche et la vue trimétrique à droite.
Pour sélectionner une vue
Sélectionnez la vue souhaitée dans le menu de l'outil Vue
dans le groupe Orienter du ruban.
Si l'option Animer les modifications pour afficher la projection est sélectionnée dans les options avancées DesignSpark Mechanical, la modification de l'état de la vue est animée.
Pour afficher la conception en projection isométrique ou trimétrique
Sélectionnez Trimétrique ou Isométrique dans le menu de l'outil Vue.
Pour afficher une vue plane de la conception
Sélectionnez Dessus, Dessous, Face, Arrière, Droite ou Gauche dans le menu de l'outil Vue.
