円 (シートメタル)

シートメタルの [円] ツールを使用し、シートメタルに円を作成します。

矩形、円、ポリゴン、および楕円は、スケッチすると自動的にシートメタルウォールの厚さに押し出されます。[シートメタル] プロパティでディフォルトのウォールの厚さを変更できます。

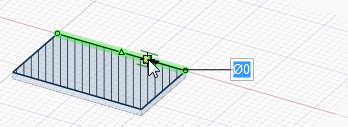

クリックすると再生されます。

さらに、シートメタルのオプションを使用して、スケッチしながらスケッチ面に垂直なウォールを作成します。

シートメタルに円をスケッチするには

[シートメタル] タブをクリックします。
[スケッチ] リボングループで [円] をクリックするか、または C キーを押します。
(オプション) スケッチしながらウォールを作成するには、シートメタルのオプションをクリックします。
クリックして、円の中心を設定します。

別のスケッチオブジェクトに対する点の寸法の作成もできます。
クリックして、円の直径を設定します。
円は、既存するスケッチや、スケッチ面で指定された円および円弧にスナップします。

互いに正接する 2 つの円をスケッチして、1 つの円に対して直径の寸法を変更した場合、もう 1 つの円との正接は維持されます。

別の円に対して正接となっている円の中心をドラッグすると、その別の円の半径も変化して正接の関係が維持されます。

オプション

全てのシートメタルスケッチおよび [プル] ツールには、以下のベンドオプションがあります。

ベンドを作成

ベンドを作成します。

ジョグルを作成	ジョグルを作成します。
ビードを作成	面にある一連のカーブに沿ってビードを作成します。

以下のシートメタルスケッチオプションを使用すると、フラットのウォールまたはスケッチプレーンに対して垂直のウォールのどちらをスケッチするかを選択できます。

自動	開いたプロファイル (一連の直線) をスケッチすると、垂直なウォールが作成されます。閉じたプロファイル (正方形、円など) をスケッチすると、フラットのウォールが作成されます。
フラット	閉じたスケッチによってフラットのウォールが作成されます。
プロファイル	開いたプロファイル (一連の直線) をスケッチすると、垂直なウォールが作成されます。
自動	スケッチの開始位置によって、ベンド時にシートの内側・外側どちらの面を維持するか判断されます。
内側	ベンド時にシートの内側の面の長さを維持します。
外側	ベンド時にシートの外側の面の長さを維持します。

全てのスケッチツールには、以下のオプションがあります。

直交座標: スケッチ内の点を選択し、このオプションをクリックすると、その点からの直交座標が表示されます。直交座標は、選択された点からの X 距離と Y 距離を示します。点が選択されていない場合、原点からの X 距離と Y 距離を示します。
極座標: スケッチ内の点を選択し、このオプションをクリックすると、その点からの極座標が表示されます。極座標は、選択された点からの角度と距離を示します。点が選択されていない場合、原点からの角度と距離を示します。
グリッドにスナップ: このオプションでスケッチ中にスナップのオンとオフを切り替えます。スケッチ中、カーソルは小グリッド間隔の増減単位にスナップします。ディフォルトは、メートル法の場合 1 mm、またはヤード/ポンド法の場合 0.125 in です。小グリッド間隔の変更については、「単位オプション」を参照してください。
角度にスナップ: スケッチ中に角度スナップのオンとオフを切り替えるには、このオプションを選択します。スケッチ中、カーソルは角度スナップの増減単位にスナップします。ディフォルトは 15 度です。スナップに使用する角度の増減単位の変更については、「スナップオプション」を参照してください。
レイアウトカーブの作成: レイアウトカーブとしてスケッチカーブが作成されます。スケッチモードを選択していて、デザインを図面シートに移動した場合、図面シートにレイアウトカーブを作成するには、[オプション] パネルの [スケッチオプション] グループで [レイアウトカーブの作成] チェックボックスをもう一度選択する必要があります。プレーン上でのスケッチを参照してください。
