Трехмерная разметка

SpaceClaim позволяет создавать слайды с трехмерной разметкой, в которых можно выделять и передавать для сравнения различия между версиями конструкции. Слайды с трехмерной разметкой отображаются по именам, например, Slide1 (Слайд1), в качестве компонентов в дереве структуры.

Слайды можно экспортировать в форматах PowerPoint и XPS.

Группа ленты Markup (Разметка)

Группа ленты Markup (РазметкаСлайды, которые создаются для выделения и передачи различий между версиями конструкции.) содержит следующие инструменты:

Создание трехмерной разметки

1. Откройте конструкцию, которую необходимо разметить, в окне Design (Конструктор).

2. Выберите Save As New Version (Сохранить как новую версию) в меню File (Файл) для создания новой версии конструкции.

   Новая версия сохраняется с номером версии, добавляемым к имени файла, и становится активным окном Design (Конструктор).

3. Внесите изменения в новую версию конструкции.

4. Выберите New > 3D Markup (Создать > Трехмерная разметка) в меню File (Файл) для создания нового слайда с трехмерной разметкой.

   Слайд отображается на панели 3D Markup (Трехмерная разметка), в окне конструкции и в дереве структуры. В дереве структуры версия, созданная на этапе 2, помечается как Reference Design (Исходная конструкция).

5. Откройте вкладку Insert (Вставить) в ленте.

6. Щелкните инструмент File (Файл) и перейдите к предыдущей версии или исходной версии, чтобы вставить в слайд.

   КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня. появляется в дереве структуры с отметкой Alternate Version (Альтернативная версия) или Original Version (Исходная версия). В окне Design (Конструктор) предыдущая версия конструкции отображается в каркасном прозрачном стиле и находится непосредственно над новой версией. Инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. включен.

7. (Дополнительно) Переместите альтернативную версию на новое место, щелкнув ось манипулятора Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. и выполнив перетаскивание.

8. Настройте слайд, используя инструменты в группе ленты Markup (РазметкаСлайды, которые создаются для выделения и передачи различий между версиями конструкции.) на вкладке Detailing (Детализация).

   Можно документировать изменения размеров посредством примечаний к размерам, цветов шрифта в зависимости от изменений и применять любые другие примечания, используя инструменты в группе ленты Annotation (Примечания) на вкладке Detailing (Детализация). Можно щелкнуть правой кнопкой мыши на легком компоненте и выбрать Load Component (Загрузить компонент) для его загрузки.

9. Создавайте столько слайдов, сколько нужно для эффективной передачи информации об изменениях.

   Можно щелкнуть правой кнопкой мыши по слайду в дереве структуры и выбрать Open Slide (Открыть слайд) для отображения слайда.

10. Выберите Save As XPS (Сохранить как XPS) или Save As PowerPoint (Сохранить как PowerPoint) в меню File (Файл), чтобы экспортировать слайды с трехмерной разметкой в отдельный документ.

Удаление слайда с трехмерной разметкой

1. Выберите слайд в дереве структуры.
2. Щелкните правой кнопкой и выберите Delete (Удалить) для удаления слайда.

Поскольку слайд является компонентом, при удалении слайда из дерева структуры также удаляются все объекты слайда. Эта функция позволяет организовать слайды с трехмерной разметкой при создании конструкции или готовой сборки.

Примеры

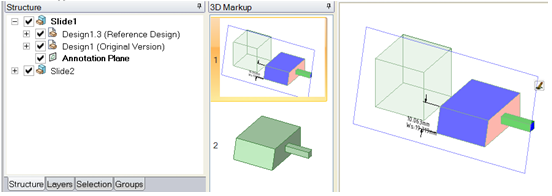

В дереве структуры отображается содержимое каждого слайда. На панели 3D Markup (Трехмерная разметка) отображается два слайда в режиме демонстрации слайдов. В окне Design (Конструктор) отображаются справочная и исходная версии со сравнением размеров и разными цветами для измененных элементов.
