Перемещение

Инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. позволяет в двух- или трехмерном режиме переместить любой объект, включая виды чертежных листов. Поведение инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. изменяется в зависимости от выбранного объекта.

• Если вы выберите весь объект, например твердое тело, поверхность или эскиз, то сможете сдвинуть или повернуть его.

• Вы можете переместить одну сторону твердого тела, поверхности или эскиза, а также создать эскиз для увеличения либо уменьшения размера объекта.

• При перемещении объекта в другой объект в том же компоненте меньший объект сливается с большим и получает свойства более крупного объекта.

• КомпонентОбъект в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «Сборка». перемещается вместе со всем его содержимым.

• Вы можете переместить круговое ребро плоской поверхности таким же образом, как и круговую кривую эскиза.

• Также можно перемещать сетчатые тела, выбранные грани и граничные петли сетки.

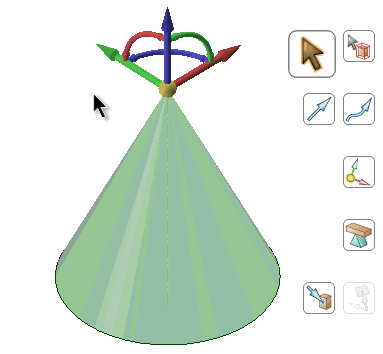

• При перемещении вершины конуса изменяется его высота. Для масштабирования конуса закрепите инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. на наружной грани.

При перемещении компонента, собранного с использованием ограничений сборки, маркер перемещения располагается на ограничении, а оси, для которых установлено ограничение, отключаются. Если ограничения сборки разрешают перемещение только в одном направлении, тогда это направление будет выбрано автоматически. Например, при перемещении компонента с ограничением сборки Center Axes (Центрировать оси) маркер перемещения будет расположен на оси, а компонент можно будет перемещать только в тех направлениях, при которых оси будут оставаться выровненными.

Если маркер перемещения отключен, проверьте, есть ли в дереве структуры условие сборки для компонента, которые вы пытаетесь переместить.

Отношения смещения, зеркальные и установленные коаксиальные отношения также влияют на инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

При входе на вкладку Design (Конструктор) с выбранными характеристиками листового металла инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. будет работать, как при операциях с листовым металлом. Для обычной работы щелкните правой кнопкой мыши на детали из листового металла в дереве структуры и выберите параметр Suspend Sheet Metal (Приостановить листовой металл) в контекстном меню.

Перемещение объектов

1. Щелкните Move (Перемещение) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите объекты для перемещения.

3. Выберите следующие параметры:

   • Move grid (Переместить сетку): выберите этот параметр, чтобы переместить сетку эскиза.
   • Ruler (Линейка): выбрав ось на маркере перемещения, выберите этот параметр и щелкните ребро или грань, чтобы закрепить линейку. Линейка ориентируется вдоль выбранной оси маркера перемещения. Введите значение, чтобы с помощью линейки рассчитать размер для перемещения.
   • Create patterns (Создать шаблоны): выберите этот параметр, чтобы создать шаблон путем перетаскивания выбранных объектов с помощью инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров.. При перетаскивании создается копия выбранного объекта, который перемещается в новое расположение, и создается отношение шаблона. Выберите параметр Maintain orientation (Сохранить ориентацию), чтобы сохранить начальную ориентацию исходного объекта при повороте или сдвиге шаблона. См. раздел Создание шаблона.
   • Detach first (Сначала отсоединить): отсоединение выбранных выступов и впадин с последующим их перемещением и закреплением в новом расположении.
   • Maintain sketch connectivity (Сохранить подключение к эскизу): сохранение подключений между кривой эскиза и другими кривыми с общими конечными точками. Если снять этот флажок и переместить кривую эскиза, последняя будет перемещаться независимо от других кривых.
   • Remember orientation (Запомнить ориентацию): установка ориентации инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. для объекта. Настройка ориентации запоминается только в течение текущего сеанса. Чтобы изменить ориентацию маркера перемещения, используйте параметр инструмента Direction (Направление), удерживая нажатой клавишу Alt и выбирая опорный объект, или перетащите шарик на осях маркера перемещения. В раскрывающемся списке справа от этого параметра можно выбрать перечисленные ниже параметры.
     • Default (По умолчанию): определение ориентации маркера перемещения по выбранным объектам.
     • Global (Глобально): сохранение текущей ориентации маркера перемещения и использование ее для всех объектов.
     • Per Object (Для объекта): сохранение текущей ориентации маркера перемещения для выбранного объекта. Если снова выбрать объект при активном маркере перемещения, к последнему будет применена сохраненная настройка ориентации.

4. Щелкните ось и перетащите ее в этом направлении, чтобы переместить выбранный объект.

   ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами., расширяющаяся от осей маркера перемещения, указывает на выбранное направление перемещения.

   При ошибке перемещения к маркеру перемещения будут повторно применены последние допустимые настройки расположения и ориентации. Если вы хотите переместить выступ, окруженный круглыми гранями, возможно, понадобится заполнить закругления.

5. Вы также можете выбрать плоскость между маркерами перемещения, удерживая нажатой клавишу Alt, чтобы выполнить перемещение путем свободного перетаскивания в пределах этой плоскости. Расположите инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. на любом объекте, который поддерживает перемещение, а затем удерживайте нажатой клавишу Alt. Между маркерами перемещения появятся плоскости размером в четверть окружности. Если выбрать одну из них, курсор перейдет в режим свободного перетаскивания, что обеспечит свободное перемещение в пределах плоскости. Выберите любой маркер перемещения, чтобы отключить свободное перетаскивание.

Для перемещения выбранного объекта курсор необязательно должен находиться на оси. По сути, возможно, вам будет легче управлять перемещением на некотором расстоянии от объекта и маркера перемещения.



Примеры

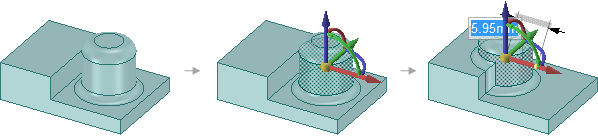

Перемещение выступа с закруглениями, пересекающего ступенчатое твердое тело, с помощью параметра Detach first (Сначала отсоединить)



Перемещение кругового ребра вдоль поверхности

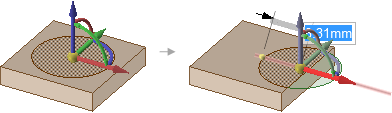

При перемещении впечатанной грани из твердой грани создается поверхность.



При перемещении впечатанных ребер на грани другие пересекающиеся впечатанные ребра при необходимости настраиваются. В примерах выше показано, как настраиваются ребра при перемещении впечатанных областей.

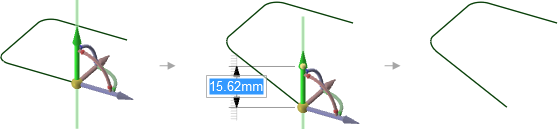

Во время перемещения конечной точки сегмента линии, включающего касательную дугу на другом конце, дуга изменяется таким образом, что продолжает касаться сегмента линии при перемещении ее конечной точки.

Перемещение относительно других объектов

• Snap to a co-planar face (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к грани, лежащей в одной плоскости): удерживая нажатой клавишу Shift, перетащите элемент для привязки к граням, лежащим в одной плоскости, если маркер перемещения закреплен за плоскостной гранью.

• Move an object up to another object (Переместить объект вверх до другого объекта): щелкните направляющую инструмента Up To (До) для перемещения объектов таким образом, чтобы центр маркера перемещения прилегал к объекту.

• Orient an object to another object (Ориентировать объект по другому объекту): выберите объект для перемещения и ось маркера перемещения, а затем щелкните направляющую инструмента Orient to Object (Ориентировать по объекту) и выберите второй объект. Выбранный объект будет повернут для совмещения выбранной оси маркера перемещения со вторым объектом.

Изменение места закрепления маркера перемещения

• Перетащите желтую центральную сферу на маркере перемещения.

• Щелкните направляющую инструмента Anchor (Закрепление) и выберите грань, ребро или вершину, на которых необходимо расположить маркер перемещения.

• Можно также щелкнуть средство Origin (Исходные координаты) на вкладке Insert (Вставка), чтобы вставить исходные координаты в любую область конструкции, в которой нужно закрепить инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..

При закреплении маркера перемещения желтая центральная сфера преобразуется в синий куб.

Изменение направления или траектории перемещения

• Перетащите один из небольших шариков на оси поворота, чтобы изменить ориентацию маркера перемещения, или задайте размер ориентации путем ввода угла поворота при перетаскивании, а затем нажмите клавишу ВВОД.

• Удерживая нажатой клавишу Alt, щелкните точку или линию, либо щелкните направляющую инструмента Move Direction (Направление перемещения), а затем щелкните точку или линию, чтобы ориентировать одну из осей маркера перемещения на данную точку или вдоль этой линии.

  Удерживая нажатой клавишу Alt и щелкнув траекторию, можно выполнить перемещение вдоль этой траектории. Удерживая нажатыми клавиши Ctrl и Alt, щелкните для добавления к траектории смежных линий или ребер.

  Если щелкнуть плоскость, удерживая нажатой клавишу Alt, перемещение будет выполняться перпендикулярно плоскости.

Пример

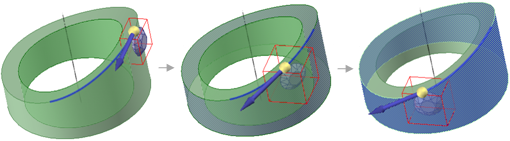

Характерно для поверхности: при перемещении ромба вдоль выбранной траектории щелкните грань цилиндра, удерживая нажатыми клавиши Ctrl и Alt, чтобы задать ориентацию ромба, обычно используемую для цилиндра.



Расчет размера для перемещения

1. Выполните действия по перемещению объекта.

2. Щелкнув ось на маркере перемещения, щелкните Ruler (Линейка) на панели Options (Параметры).

3. Щелкните ребро или грань, чтобы закрепить линейку.

   Линейка ориентируется вдоль выбранной оси маркера перемещения.

4. Введите расстояние и нажмите клавишу ВВОД.



Копирование объекта с помощью инструмента Move (Перемещение)

• Нажмите клавишу Ctrl, чтобы скопировать объект, выбранный для перемещения, и расположить его в месте, выбранном для перетаскивания или расчета размера для перемещения.

  Чтобы рассчитать размер для перемещения, можно нажать клавишу «Пробел».

• Дважды щелкните направляющую инструмента Up To (До), чтобы сделать несколько копий выбранного объекта. Чтобы выйти из этого режима, щелкните по другому инструменту или в пустой области окна Design (Конструктор).

Примеры

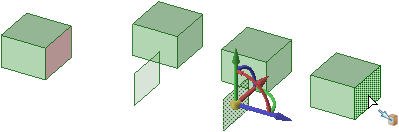

Копирование красной грани несколько раз путем двойного щелчка по направляющей инструмента Up To (До) для ее активации на протяжении нескольких перемещений

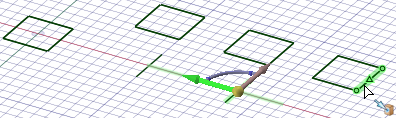

Также можно дважды щелкнуть направляющую инструмента Up To (До), что сделать копии эскизов.

Направляющие инструментов

В инструменте Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. есть несколько направляющих инструмента, которые позволяют задать поведение этого инструмента.

	Направляющая инструмента Select (Выбор) включена по умолчанию. Если эта направляющая инструмента активна, вы можете выбирать грани, поверхности, твердые тела или компоненты в пределах инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..
	Щелкните любой объект с помощью направляющей инструмента Select Component (Выбор компонента), чтобы выбрать твердое тело, к которому относится объект. КомпонентОбъект в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «Сборка». будет выбран, если твердое тело — единственный объект в своем компоненте.
	Выберите точку, вершину, линию, ось, плоскость или плоскостную грань с помощью направляющей инструмента Move Direction (Направление перемещения), чтобы ориентировать маркер перемещения и задать начальное направление перемещения. (ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. будет перемещаться только при перетаскивании.)
	Выберите набор линий или ребер с помощью направляющей инструмента Move Along Trajectory (Перемещение вдоль траектории), чтобы переместить выбранные объекты вдоль этой траектории. Операции перемещения вдоль траекторий рекомендуется выполнять небольшими шагами. Если требуется переместить выступ, он будет отсоединен, а затем повторно прикреплен в новом расположении. При перемещении выступа вдоль траектории автоматически удаляются закругления. Удерживая нажатыми клавиши Ctrl и Alt, щелкните грань для управления ориентацией объекта, который перемещается или служит шаблоном.
	Выберите объект, а затем с помощью направляющей инструмента Anchor (Закрепление) выберите грань, ребро или вершину для закрепления перемещаемого объекта. Вы также можете закрепить маркер перемещения за временным объектом, таким как пересечение между двумя осями. Для этого щелкните два объекта, удерживая нажатыми клавиши Alt и Shift.
	Выберите объект, а затем с помощью направляющей инструмента Fulcrum (Точка опорыШарнир; точка вращения. При использовании инструмента Move (Перемещение) можно выбрать объект и использовать направляющую инструмента Fulcrum (Точка опоры) для перемещения других объектов вокруг него.) переместите другие объекты вокруг него. Выберите член шаблона для закрепления или компонент для расчленения сборки. См. раздел Перемещение посредством направляющей инструмента Fulcrum (Точка опоры).
	Направляющая инструмента Move radially about axis (Перемещать по радиусу вокруг оси) позволяет выбрать ось для перемещения выбранных объектов по радиусу вокруг нее. После выбора оси маркер перемещения переориентируется таким образом, чтобы одна ось располагалась параллельно оси перемещения, а другая — в радиальном направлении.
	Выбрав объект для перемещения и ось маркера перемещения, используйте направляющую инструмента Up To (До), чтобы выбрать объект, до которого нужно выполнить перемещение. Если выбрана ось маркера перемещения, перемещение будет ограничено этим направлением. Если маркеры не выбраны, объект сдвигается, пока центр маркера перемещения не расположится на выбранном ориентире. (Маркер перемещения необходимо выбрать, чтобы выполнить перемещение вверх до исходной оси.) При линейном перемещении до пересекающего объекта центр маркера перемещения перемещается к выбранному объекту. Если два объекта не пересекаются, первый объект перемещается вдоль нужного направления вверх до ближайшей точки второго объекта. С помощью этой направляющей инструмента можно: выбрать точку вдоль траектории или исходной оси, до которого нужно выполнить перемещение; переместить сетку эскиза в режимах Sketch (Эскиз) и Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.); переместить ось таким образом, чтобы она совпала с другой осью на теле. Если переместить ось шаблона, все его члены будут перемещены в новое расположение. Можно дважды щелкнуть направляющую инструмента Up To (До), чтобы он оставался активным. При активации эта направляющая инструмента копирует грани и поверхности вместо их перемещения. Чтобы отключить эту направляющую инструмента, снова щелкните его, выберите другую направляющую инструмента или выйдите из инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..
	Выбрав объект для перемещения и ось маркера перемещения, используйте направляющую инструмента Orient to Object (Ориентировать по объекту) для щелчка по объекту. Выбранный объект будет повернут, пока выбранная ось маркера перемещения не совместится с объектом, который вы щелкнули. Эту направляющую инструмента можно также использовать для поворота сетки эскиза в режимах Sketch (Эскиз) и Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.).

Параметры

В инструменте Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. доступны следующие параметры.

• Move grid (Переместить сетку): выберите этот параметр, чтобы переместить сетку эскиза.
• Symmetric Move (Симметричное перемещение): выберите этот параметр для симметричного перемещения.
• Measure (Измерение): открытие инструмента Measure (Измерение). При выборе результата измерения вы вернетесь в инструмент Move (Перемещение). Если выбрать направление перемещения, значение измерения отобразится в рамке размеров со стрелкой, указывающей на измеряемый объект. Измените значение для единоразового изменения модели или создайте группу измерения (Measurement Group), которая может быть изменена в любое время.
• Ruler (Линейка): выбрав ось на маркере перемещения, выберите этот параметр и щелкните ребро или грань, чтобы закрепить линейку. Линейка ориентируется вдоль выбранной оси маркера перемещения. Введите значение, чтобы с помощью линейки рассчитать размер для перемещения.
• Maintain orientation (Сохранить ориентацию): выберите этот параметр, чтобы сохранить ориентацию объекта при повороте или перемещении вдоль траектории.
• Create patterns (Создать шаблоны): выберите этот параметр, чтобы создать шаблон путем перетаскивания выбранных объектов с помощью инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров.. При перетаскивании создается копия выбранного объекта, который перемещается в новое расположение, и создается отношение шаблона. Выберите параметр Maintain orientation (Сохранить ориентацию), чтобы сохранить начальную ориентацию исходного объекта при повороте или сдвиге шаблона. См. раздел Создание шаблона.
• Detach first (Сначала отсоединить): выберите этот параметр, чтобы отсоединить выбранные выступы и впадины, переместить их и закрепить в новом расположении.

• Maintain sketch connectivity (Сохранить подключение к эскизу): сохранение подключения между кривой эскиза и другими кривыми с общими конечными точками. Если снять этот флажок и переместить кривую эскиза, последняя будет перемещаться независимо от других кривых.

• Keep beam fixed (Зафиксировать балку): этот параметр, предназначенный для работы с балками, позволяет зафиксировать балку, когда профиль смещается по направлению от нее. См. раздел Перемещение балок.

• Remember orientation (Запомнить ориентацию): установка ориентации инструмента Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. для объекта. Настройка ориентации запоминается только в течение текущего сеанса. Чтобы изменить ориентацию маркера перемещения, используйте параметр инструмента Direction (Направление), удерживая нажатой клавишу Alt и выбирая опорный объект, или перетащите шарик на осях маркера перемещения. В раскрывающемся списке справа от этого параметра можно выбрать перечисленные ниже параметры.
  • Default (По умолчанию): определение ориентации маркера перемещения по выбранным объектам.
  • Global (Глобально): сохранение текущей ориентации маркера перемещения и использование ее для всех объектов.
  • Per Object (Для объекта): сохранение текущей ориентации маркера перемещения для выбранного объекта. Если снова выбрать объект при активном маркере перемещения, к последнему будет применена сохраненная настройка ориентации.

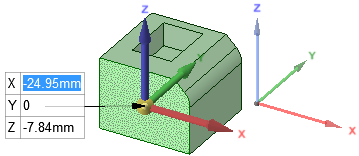

• Enter XYZ coordinates (Ввести координаты XYZ): этот параметр позволяет ввести расстояния X, Y и Z для перемещения относительно базовых исходных координат. Если выбрать этот параметр, маркер перемещения переориентируется параллельно базовым исходным координатам и отображает панели ввода координат X, Y и Z.
