Виды выровненных сечений

Выровненные сечения подобны смещенным сечениям, но сегменты вращаются вокруг точки вращения — параллельно листу. Следовательно, ширина вида сечения будет больше, чем ширина исходного вида.

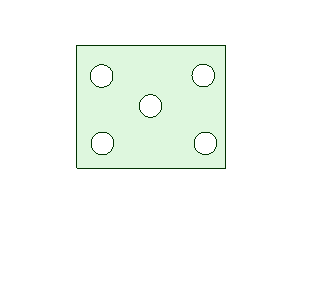

В некоторых случаях необходимо отобразить только ту геометрию, которая лежит в плоскости сечения. Это называется Area Section (Частичное сечение). В других случаях также необходимо отобразить геометрию позади плоскости. Это называется Total Section (Полное сечение). Оба типа показаны на рисунке ниже.

Настройки для сечений также можно найти в разделе Detail (ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль.) меню Options (Параметры) программы SpaceClaim. См. разделы View Options (Параметры вида) и Line Style Options (Параметры стиля линий).

Создать плоское сечение можно одним из следующих способов.

• Как новый вид, проецируемый из существующего вида.
• Путем преобразования существующего вида в сечение.

После создания вида сечения можно изменить направление просмотра.

1. Щелкните правой кнопкой мыши линию сечения или стрелку.
2. Выберите пункт Flip Viewing Direction (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. направление просмотра).

Можно изменить выровненное сечение, выбрав и перетащив отдельные сегменты линии сечения. Перетаскиваемый сегмент будет объединен с другими сечениями.

Сегменты можно удалять. Если удалить все сегменты, сечение станет плоским.

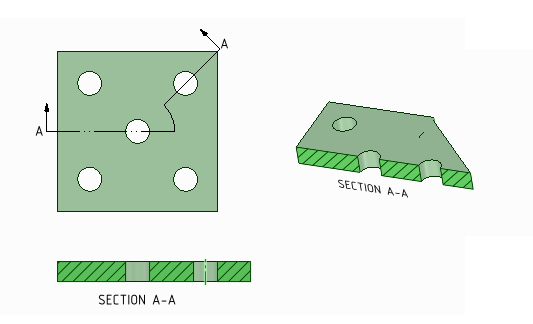

Создание выровненного сечения с одной точкой вращения

1. Создайте вид сечения и закройте инструмент.
2. Выберите инструмент Cross Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.).
3. Щелкните направляющую инструмента Set Pivot for Aligned Sections (Установить точку вращения для выровненных сечений).
4. Нажмите на линию сечения, чтобы установить точку вращения.
5. Активируется направляющая инструмента Create Aligned Section (Создать выровненное сечение).
6. Нажмите на линию сечения, чтобы установить рассекающую точку.
7. Чтобы переместить этот участок линии сечения, перетащите его.
8. Создается дуга, которая показывает, как соединены линейные сечения. ДугаКривая линия постоянного радиуса; часть круга. См. «Изогнутая дуга», «Трехточечная дуга», «Касательная дуга». не имеет длины в виде сечения.

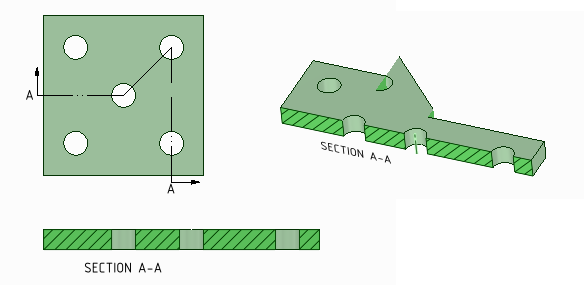

Создание выровненного сечения с несколькими рассекающими точками

1. Создайте вид сечения и закройте инструмент.
2. Выберите инструмент Cross Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.).
3. Щелкните направляющую инструмента Create Aligned Sections (Создать выровненные сечения).
4. Нажмите на линию сечения, чтобы установить точку вращения, в результате чего также будет установлена рассекающая точка.
5. Чтобы переместить этот участок линии сечения, перетащите его.
6. Повторите эти действия, чтобы установить дополнительные рассекающие точки.

Добавление частей выровненного сечения к существующему сечению

1. Щелкните линию сечения правой кнопкой мыши.
2. Выберите пункт Split Aligned Section (Разбить выровненное сечение).
3. Нажмите на линию сечения, чтобы установить опорную точку, в результате чего также будет установлена рассекающая точка.
4. Инструмент создает стандартную опорную точку.
5. Чтобы переместить этот участок линии сечения, перетащите его.
6. Повторите эти действия, чтобы установить дополнительные точки.

Публикация вида сечения в 3D

1. Щелкните правой кнопкой мыши вид сечения на листе чертежа или в дереве структуры.

2. Выберите пункт Publish to 3D (Опубликовать в 3D) из контекстного меню.

   Опубликованное сечение отобразится в корневом узле дерева структуры.

   В окне Design (Конструктор) можно щелкнуть опубликованное сечение правой кнопкой мыши и выбрать пункт Clip with Plane (Скрепить с плоскостью). Кроме того, для перемещения опубликованного сечения можно использовать инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..
