Местный разрез

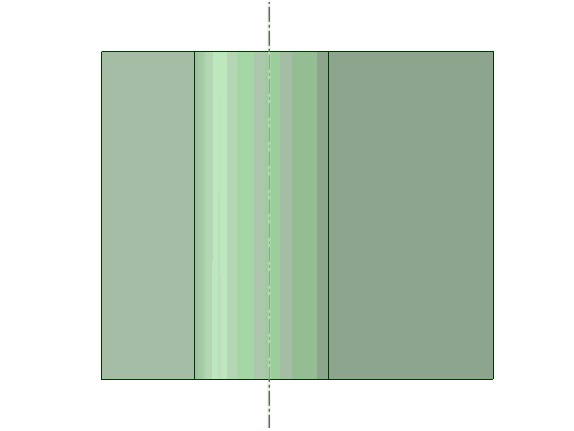

Местные разрезы отображают внутренние детали определенного участка существующего вида. Выберите точку крепления в виде, установите глубину сечения и создайте эскиз границы сечения. Площадь в рамках границ вырезается по глубине сечения, чтобы отобразить внутренние детали.

Создание местного разреза

1. Установите точку крепления, выбрав любую точку на модели в виде чертежа.

2. Установите глубину.

   • Значение по умолчанию — ноль.

   • Если точка крепления находится на оси отверстия, нулевая глубина создает сечение сквозь центр отверстия.

3. Выберите тип границы:

   • Окружность

   • СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание).

4. Создайте эскиз границы сечения.

5. Создается вид.

Изменение стиля линии границы вида

1. Откройте раздел Options (Параметры) программы SpaceClaim.
2. Щелкните элемент Detailing (Детализация).
3. Откройте страницу параметров General (Общие).
4. В параметрах LineStyle (Стиль линии) выберите пункт Broken-Out section clipping edges (Секущие ребра местного разреза).
5. Выберите значение
   • Thin (Тонкий)
   ,
   • Medium (Средний)
   или
   • Thick (Толстый).

Изменение местного разреза

1. Наведите указатель мыши на границу отсечения, чтобы выделить ее для выбора.
2. Выберите границу.
3. Выполните одно из следующих действий:
   • Перетащите границу, чтобы изменить размер области.
   • Выберите якорь и перетащите его на новое место.
   • Измените глубину на панели Properties (Свойства).
   • Удалите сечение.
