Виды смещенных сечений

Смещенные сечения позволяют отобразить внутренние детали, расположенные на различных плоскостях сечений в одном виде.

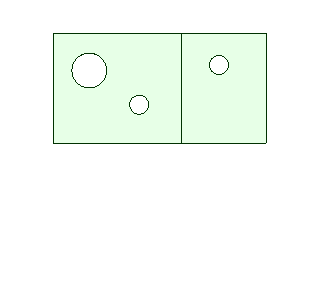

В некоторых случаях необходимо отобразить только ту геометрию, которая лежит в плоскости сечения. Это называется Area Section (Частичное сечение). В других случаях также необходимо отобразить геометрию позади плоскости. Это называется Total Section (Полное сечение). Оба типа показаны на рисунке ниже.

Настройки для сечений также можно найти в разделе Detail (ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль.) меню Options (Параметры) программы SpaceClaim. См. разделы View Options (Параметры вида) и Line Style Options (Параметры стиля линий).

Создать смещенное поперечное сечение можно одним из следующих способов.

• Как новый вид, проецируемый из существующего вида.
• Путем преобразования существующего вида в сечение.

После создания вида сечения можно изменить направление просмотра.

1. Щелкните правой кнопкой мыши линию сечения или стрелку.
2. Выберите пункт Flip Viewing Direction (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. направление просмотра).

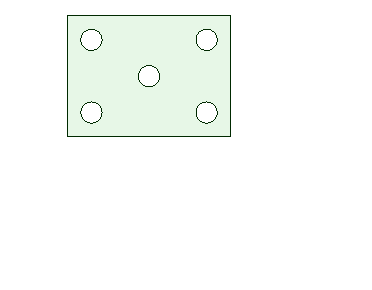

Создание смещенного сечения из имеющегося поперечного сечения

1. Создайте вид поперечного сечения.
2. Щелкните направляющую инструмента Create Offset Section (Создание смещенного сечения).
3. Щелкните линию сечения в точке, в которой нужно задать смещение.
4. Перетащите сторону линии сечения, которая должна проходить через другую деталь.
5. Продолжайте, пока не зададите все необходимые смещения.

Если выбрать и перетащить отдельные сегменты линии сечения, перетаскиваемый сегмент будет объединен с другими сечениями.

Альтернативный рабочий процесс

1. Создайте вид поперечного сечения.
2. Щелкните линию сечения правой кнопкой мыши.
3. Выберите команду Split Section (РазделитьИспользование инструмента Combine (Соединение) для разделения твердых тел или поверхностей. Чтобы разрезать целевой элемент, следует выбрать твердое тело или поверхность в качестве инструмента Cutting (Резание). См. «Режущий объект». сечение).
4. В SpaceClaim будет создано смещение по умолчанию.
5. Перетащите отдельные сегменты линии сечения в нужные расположения.

   Если выбрать и перетащить отдельные сегменты линии сечения, перетаскиваемый сегмент будет объединен с другими сечениями.

   РазделитьИспользование инструмента Combine (Соединение) для разделения твердых тел или поверхностей. Чтобы разрезать целевой элемент, следует выбрать твердое тело или поверхность в качестве инструмента Cutting (Резание). См. «Режущий объект». можно только сегменты, расположенные перпендикулярно к главному направлению.

6. Продолжайте, пока не зададите все необходимые смещения.

Создание смещенного сечения в качестве нового вида поперечного сечения

1. Создайте эскиз цепочки линий в виде чертежного листа.
2. Выберите сегмент линии.
3. Войдите в инструмент Cross Section (Поперечное сечение).
4. С помощью мыши расположите вид плоскостного поперечного сечения.

Новый вид будет спроецирован перпендикулярно к выбранному сегменту линии, которая может располагаться под уклоном.

SpaceClaim найдет других соединенные сегменты, чтобы создать вид.

Если инструменту не удается найти однозначную цепочку линий, будет создано плоскостное сечение.

Публикация вида сечения в 3D

1. Щелкните правой кнопкой мыши вид сечения на листе чертежа или в дереве структуры.

2. Выберите пункт Publish to 3D (Опубликовать в 3D) из контекстного меню.

   Опубликованное сечение отобразится в корневом узле дерева структуры.

   В окне Design (Конструктор) можно щелкнуть опубликованное сечение правой кнопкой мыши и выбрать пункт Clip with Plane (Скрепить с плоскостью). Кроме того, для перемещения опубликованного сечения можно использовать инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров..
