Удаление закруглений

Можно использовать инструмент  Fill (Заполнение) из группы Edit (Редактирование) на вкладке Design (Конструктор) для удаления и перекрытия закругленных граней. Это может понадобиться при попытке переместить выступ, окруженный закругленными гранями, который нельзя переместить, так как закругления создают сложную геометрию. Инструмент Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом. пытается удалить закругления выбранных граней, а также расширить грани, которые не были выбраны. С помощью инструмента Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом. можно дважды щелкнуть по цепочке закруглений, чтобы удалить длинную непрерывную цепочку закруглений.

Перед началом

• У вас будет больше шансов на успех при удалении всего нескольких закруглений за один раз. Если на удаление закруглений уходит много времени, можно просмотреть руководства SpaceClaim или информацию от службы поддержки по адресу SpaceClaim.com для получения дополнительных инструкций по методам удаления закруглений.
• Внимательно осмотрите модель с разных углов и на разных уровнях детализации, чтобы лучше определить области закруглений для удаления. Каждая область модели уникальна, и разным областям могут потребоваться различные подходы к удалению закруглений.

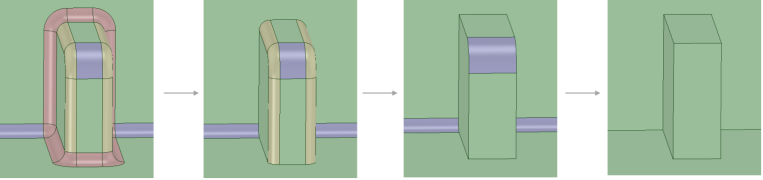

• Для обеспечения точного и полного удаления закруглений удаляйте закругления в обратном порядке их создания, как показано в примере ниже на модели с цветными закруглениями:

Заполнение закругления или фаски

1. Щелкните параметр инструмента Select (Выбор).

2. Выберите закругление или фаску.

3. Щелкните инструмент Fill (Заполнение) или нажмите клавишу F для заполнения закругления и создания покрытий при необходимости.

   Round Group (Группа закругления) создается на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.) при каждом заполнении закругления.

   Можно заполнить любое закругление, созданное в SpaceClaim, даже закругление, которое удаляет базовую грань, пока закругление не изменится каким-либо другим действием.

Удаление закругленной грани

1. Выберите закругленную грань.

2. Щелкните по инструменту Fill (Заполнение) или нажмите клавишу F.

   Если удаление грани создает неправильное тело, тело преобразуется в поверхность.

   Если закругленную грань трудно удалить, попробуйте щелкнуть по ней, удерживая нажатой клавишу Alt, с помощью инструмента Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом., или с помощью инструмента Replace (Заменить).

Покрытие нескольких закругленных граней

Когда удаляются несколько выбранных закругленных граней с помощью инструмента Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом., они удаляются в определенном порядке, чтобы их можно было восстановить правой кнопкой мыши и выбрав Reattach Rounds (Повторить закругления) для каждой группы, в обратном порядке.

Как правило, можно выбрать все закругленные грани и нажать на инструмент Fill (ЗаполнитьСм. «Fill (Заполнение)».) для удаления и покрытия их всех. Однако, иногда это невозможно. В этом случае выберите одно закругление и заполните его. Если это работает, отмените действие и выберите это закругление и следующее за ним. Отмена действия. Продолжайте добавлять закругления к выборке и пытайтесь заполнить их до тех пор, пока попытка не окажется неудачной. Теперь определите одно из закруглений, которое вызывает проблему. Далее, заполните все закругления, которые были успешно заполнены до этого. Наконец, повторите эту процедуру в другом направлении касательной цепочки закруглений. После заполнения всех закруглений, кроме одного или двух, которые были причиной проблемы, выберите его и два соседних закругления. Затем щелкните по инструменту Fill (Заполнение)Инструмент Fill (Заполнение) используется для упрощения или очищения геометрических элементов путем увеличения окружающих граней для устранения варианта. Выбранная область заполняется окружающей поверхностью или твердым телом.. Этот процесс предоставляет больше возможностей для расширения соседних ребер для пересечения и покрытия закругления.

Если возникают трудности с заполнением цепочки закругленных граней, сначала разделите закругленные грани, а затем заполните вновь созданные грани, после чего заполните оставшиеся закругленные грани.

Примеры

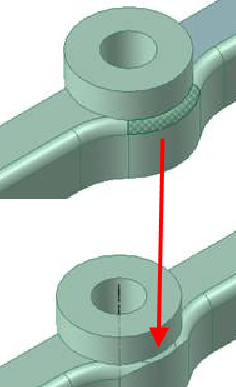

Трудное для удаления закругление, замененное до удаления

Заполнение углового закругления, которое было создано в качестве поверхности — закругление поверхности в импортируемой конструкции

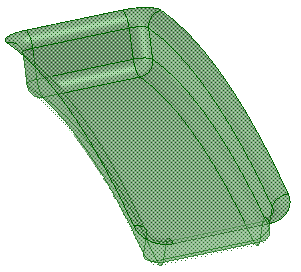

Приготовленная к заполнению импортированная геометрия, ограниченная закруглениями поверхности

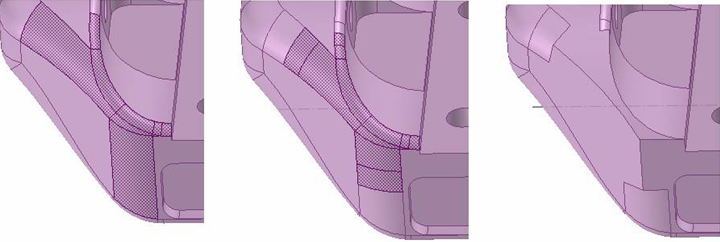

Заполнение цепочки закругленных ребер — исходная цепочка для заполнения, цепочка после разделения закругленных граней и заполненная цепочка

Если закругление не может быть удалено, добавляется «ограничитель», и удаление закруглений прекращается (ограничением является заглушка или вентиляционное отверстие).

Можно заполнить цепочку закругленных граней, когда только один конец цепочки закруглений имеет ограничитель.

Использование других инструментов для удаления закруглений

Инструмент Replace (Заменить)

В качестве дополнительного варианта при удалении закруглений также можно использовать инструмент Replace (Заменить) из группы Edit (Редактирование) на вкладке Design (Конструктор), чтобы заменить одну грань другой. Можно заменить несколько граней одной гранью, заменить одну грань несколькими гранями или заменить несколько граней несколькими другими гранями.

Полное закругление заменяется гранью

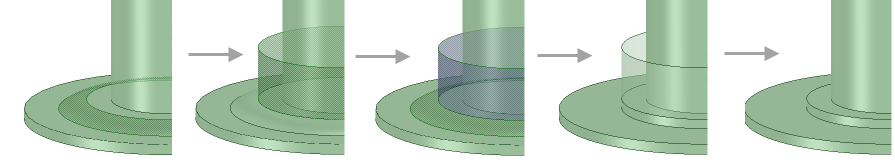

Последовательность при использовании грани для замены закругления

Инструмент Sphere (Сфера)

• Попробуйте инструмент Sphere (Сфера) из группы Insert (Вставка) на вкладке Design (Конструктор). При использовании этого инструмента можно создать круглую сферу и поместить ее в соединения со сложной геометрией. После размещения можно использовать сферу для разделения соединения, чтобы удалить закругление. В некоторых случаях можно создать цепочку из двух или более сфер, чтобы облегчить удаление больших или более сложных областей закруглений.
• Чтобы избежать проблем с удалением сферы, рекомендуется заполнить сферу сразу после удаления закруглений по обе стороны от сферы или цепочки сфер.

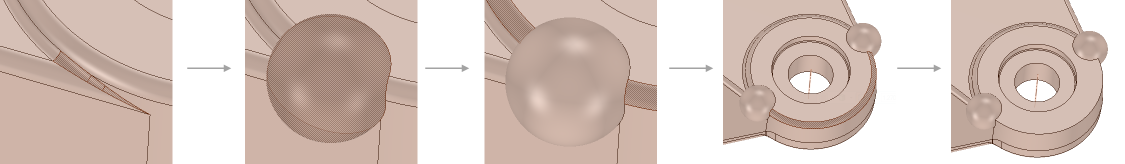

Использование инструмента Sphere (Сфера) для разделения и частичного удаления закругления
