Изгиб

Инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. позволяет изгибать вдоль траектории грани, ребра, 3D-кривые и другие объекты. Изгибание грани по замкнутой траектории приводит в созданию тора.

Изгибание грани

1. Щелкните Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите профиль, который нужно изогнуть.

3. Выберите параметр инструмента Sweep (Изгиб), затем щелкните по траектории изгиба. Траектория изгибаСм. «Траектория». обозначена синим цветом. Нажмите клавишу Alt и дважды щелкните левой кнопкой мыши для выбора касательной цепочки. Нажмите клавишу Ctrl и щелкните левой кнопкой мыши для добавления смежных путей.

   Также можно выбрать профиль для выгибания, а затем нажать клавишу Alt и щелкнуть траекторию изгиба или нажать Alt+Ctrl и щелкнуть несколько траекторий. Инструмент изгибания активируется автоматически.

   Если траектория, вдоль которой нужно выгнуть объект, представляет собой нелинейную кривую, можно нажать клавишу Alt и щелкнуть кривую, после чего автоматически активируется инструмент Sweep (Изгиб).

   При выборе параметра Normal to Trajectory (НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к траектории) изгиб выравнивается вдоль исходной траектории.

   Для быстрого черчения грани перпендикулярно нужной траектории щелкните конечную точку траектории и выберите инструмент для создания эскизов, чтобы разместить эскизную сетку в этой точке. Затем начертите грань.

4. (Дополнительно) Выберите параметры на панели Options (Параметры) или щелкните правой кнопкой мыши и выберите их из мини-панели инструментов.

   Выберите:

   • Выберите Normal to Trajectory (НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к траектории), чтобы расположить изогнутую поверхность по нормали к траектории изгиба. Если траектория изгиба расположена перпендикулярно к грани, которую нужно изогнуть, этот параметр включается автоматически.

   • Выберите Scale Sections (МасштабТвердое тело или поверхность: измените размер выбранного объекта с помощью инструмента Pull (Вытягивание). Масштаб можно изменять динамически или путем ввода значения масштаба. Чертежный лист или вид поперечного сечения: увеличьте или уменьшите вид, выбрав инструмент View (Вид) в дереве Structure (Структура) и изменив панель Properties (Свойства). секций), чтобы отрегулировать эффект вектора траектории от 0 к X таким образом, чтобы он управлял и ориентацией, и масштабом секций изгиба. Если этот пункт не отмечен, вектор будет управлять только ориентацией секций изгиба.

   • Также можно выбрать стандартные параметры инструмента Pull, перечисленные ниже.

5. Зажмите левую кнопку мыши и протяните курсор в направлении стрелки вытягивания, чтобы изогнуть выбранные объекты, или выберите Full Pull (Полное вытягиваниеПараметр инструмента Pull (Вытягивание) который позволяет выполнить вращение на 360 градусов или к следующей грани, протянуть по всей траектории или выполнить переход через выбранные грани.) на панели Options (Параметры) или мини-панели инструментов для изгибания по всей длине траектории. Если изгибаемый профиль находится посредине траектории, при выборе параметра Full Pull (Полное вытягиваниеПараметр инструмента Pull (Вытягивание) который позволяет выполнить вращение на 360 градусов или к следующей грани, протянуть по всей траектории или выполнить переход через выбранные грани.) он будет изогнут в обоих направлениях

   Также можно использовать параметр инструмента Up To (До) для выбора грани или поверхности, на которой следует закончить изгибание.

Параметры

В инструменте Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. доступны следующие параметры. После выбора ребра или грани для вытягивания выберите эти параметры на панели Options (Параметры) или щелкните правой кнопкой мыши и выберите их на мини-панели инструментов:

Примеры

Шестиугольники, изогнутые по круговой и шестиугольной траекториям

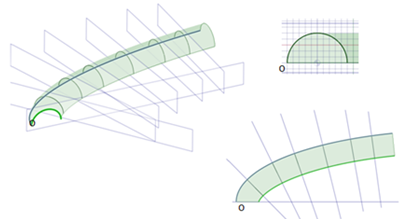

Изгибание вдоль первичной траектории с выбранным параметром Normal to Trajectory (НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к траектории). Каждая плоскость сечения, расположенная по нормали к исходной траектории, представляет собой тот же самый профиль, что и исходное сечение, ограниченный масштабами траектории.

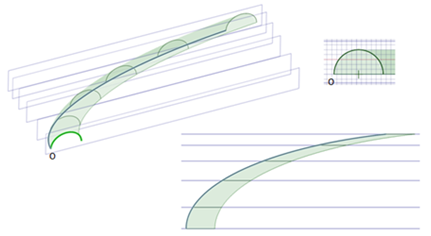

Изгибание вдоль первичной траектории с выключенным параметром Normal to Trajectory (НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к траектории). Каждая плоскость сечения, расположенная параллельно к исходному профилю сечения, представляет собой тот же самый профиль, что и исходное сечение, ограниченный масштабами траектории.

Изгибание прямоугольника по траектории с выбранным параметром Normal to Trajectory (НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к траектории).

Изгибание прямоугольника по траектории с выключенным параметром Normal to Trajectory (НормальВектор, перпендикулярный плоской поверхности в выбранной точке. В случае неплоской поверхности — вектор, перпендикулярный плоскости, касающейся поверхности в выбранной точке. к траектории).

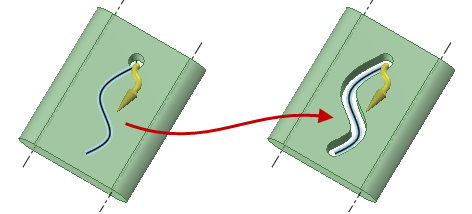

Изгибание отверстия по траектории путем выбора оси отверстия, а затем траектории.

При изгибании прерывающегося профиля создаются отдельные изогнутые поверхности.
