Подгонка круглой ручки к кронштейну

1. Измерьте маленький цилиндр в конце ручки.

   1. Уменьшите масштаб конструкции, выбрав элемент Zoom Out (Уменьшить масштаб) в меню инструмента Zoom (Масштабирование).

   2. Щелкните элемент Measure (Измерение) в группе Inspect (Осмотр) на вкладке Measure (Измерение)Инструменты для отображения свойств измерения для ребер, граней и твердых тел в конструкции..

   3. Выберите маленький цилиндр.







      На экране отобразятся размеры, в том числе диаметр круга (0,375 дюйма).

      Щелкните другие детали модели, чтобы увидеть их размеры.



2. Измените режим отображения и переместите кронштейн для лучшего обзора в процессе работы.

   1. Щелкните Bracket (Кронштейн) в дереве Structure (Структура) правой кнопкой мыши и выберите Activate Component (Активировать компонент) в выпадающем меню.

      Вокруг кронштейна появится оранжевая рамка.

   2. Поверните кронштейн, чтобы увидеть его заднюю часть.

   3. Щелкните заднюю сторону кронштейна и выберите Sketch Mode (Режим эскизаРежим для создания чертежей в двух измерениях с помощью инструментов создания эскизов на сетке эскиза. Эскиз — это набор линий и других 2D-объектов на сетке эскиза. При создании эскизов создаются зоны, которые можно вытянуть в 3D. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) зоны, сформированные пересекающимися линиями, становятся твердыми телами, а линии становятся ребрами.) в группе Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время.). На задней стороне кронштейна появится сетка.

   4. Щелкните вкладку Display (Отображение).

   5. В группе Grid (СеткаСм. «Сетка эскиза».) выберите элемент Clip Scene Above Grid (ОбрезатьСкрыть все геометрические элементы в конструкции выше или ниже сетки или выделенной плоскости. вид над сеткой). Ручка временно исчезнет.

      Также рекомендуется выбрать параметр Fade Scene Under Grid (Затемнить вид под сеткой). В результате этого кронштейн поблекнет, поэтому создаваемые эскизные профили будут лучше видны.

   6. Вернитесь на вкладку Design (Конструктор) и выберите элемент Back (Задняя сторона) в меню инструмента Trimetric (Триметрия) в ленте Orient (Ориентирование). Кронштейн развернется к вам задней стороной.

3. Создайте отверстие на задней стороне кронштейна, в которое можно будет вставить ручку.

   1. Щелкните элемент Construction Line (ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. построения) в группе Sketch (Эскиз).

   2. Наведите курсор на верхнюю линию задней части кронштейна. Курсор привяжется к центру линии.







   3. Щелкните левой кнопкой мыши, чтобы начать создание линии построения. Будьте осторожны, чтобы не щелкнуть верхнюю линию скоса вместо верхней линии задней стороны кронштейна.

   4. Перетащите курсор к низу поверхности для создания линии построения.







      ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. привяжется к центру нижнего ребра. Нажмите клавишу Esc для закрытия инструмента.



   5. Щелкните элемент Circle (Круг) в группе Sketch (Эскиз) и наведите курсор на верхнюю точку линии построения. (Не нажимайте кнопок мыши.)

   6. Нажмите и отпустите клавишу Shift, чтобы задать расстояние от другой точки, а затем медленно переместите курсор в направлении, в котором нужно разместить круг.

   7. В поле размера укажите расстояние от верхней точки линии построения до точки, в которой должен находиться центр круга (0,742). При необходимости нажмите клавишу Tab для перехода между полями размеров.

   8. Нажмите клавишу Enter. Курсор переместится в центр отверстия.







   9. Медленно переместите курсор, в результате чего отобразится второе поле размера, в котором можно указать диаметр круга (0,376). Нажмите клавишу Enter. Нажмите клавишу Esc для закрытия инструмента.







   10. Щелкните элемент Pull (Вытягивание) в группе Edit (Редактирование), что приведет к возобновлению режима 3D, а затем щелкните центр круга, после чего над кругом появятся стрелки направления.

       Возможно, ручку понадобится скрыть, чтобы увидеть кронштейн. Для этого уберите флажок рядом с компонентом TutorialKnob.

   11. Выберите направляющую инструмента Up To (До) в правой части окна Design (Конструктор). Наведите курсор на модель и прокрутите колесо мыши для выбора скрытой поверхности. Щелкните ее, когда она будет выделена. Круг выйдет на поверхность и станет отверстием.







4. Создайте сборку.

   1. Отметьте галочкой компонент TutorialKnob в дереве Structure (Структура), чтобы он снова отобразился на экране.

   2. С помощью средней кнопки мыши перетащите курсор для вращения модели, чтобы ручка оказалась справа, а кронштейн — слева.

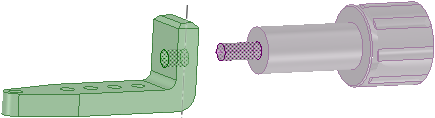

   3. Щелкните элемент Select (Выбор)  в группе Edit (Редактирование) или нажмите клавишу S, выберите поверхность маленького цилиндра в конце ручки, а затем зажмите клавишу Ctrl и выберите внутреннюю поверхность отверстия.







   4. Щелкните элемент Align (Выравнивание) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».).

      Ручка переместится таким образом, чтобы ось ее конца совпала с осью отверстия.

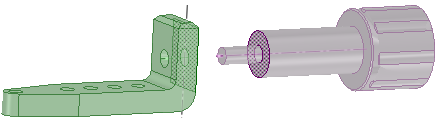

   5. Выберите плоскую поверхность ручки, расположенную сразу за маленьким цилиндром.

   6. Наведите курсор на кронштейн и прокрутите колесо мыши для выделения его задней стороны. Удерживая клавишу Ctrl, выберите заднюю сторону кронштейна.







   7. Щелкните элемент Tangent (Соприкасание) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».).

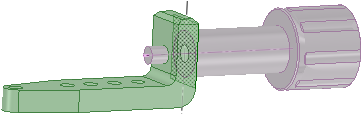

      Конец ручки войдет в отверстие кронштейна.







      При этом переместятся поверхности той модели, которая была выбрана первой.



   8. Поверните сборку, чтобы увидеть результат соединения кронштейна и ручки.

5. Сохраните результаты работы.
