Создание чертежного листа для конструкции

1. Отключите отображение ручки, убрав флажок возле ее названия в дереве Structure (Структура).

   1. Щелкните меню File (Файл) и выберите New > Drawing Sheet (Создать > Чертежный лист).

      На экране появится новое окно с чертежным листом, содержащим виды модели сверху, спереди и справа. В нем можно редактировать виды, создавать и форматировать комментарии, форматировать чертежный лист и создавать слайды разметки.

2. Щелкните вкладку Design (Конструктор), выберите инструмент Select (Выбор) и переместите детали модели ближе друг к другу.

3. Уменьшите размер листа.

   1. Щелкните вкладку Detailing (Детализация) над лентой.

   2. Щелкните инструмент Format (Формат) в группе Sheet Setup (Настройка листа).

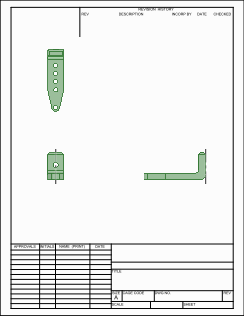

   3. Выберите размер A Portrait (Портрет). Чертежный лист кронштейна переместится в центр окна в портретной ориентации.







   4. Для перехода между моделью и чертежным листом используйте вкладки под окном Design (Конструктор).

4. Сохраните результаты работы.
