Сужение конца кронштейна (часть 1)

1. Нарисуйте точку с заданными размерами на верхней грани длинного плеча кронштейна, как показано на изображении.

   1. Щелкните инструмент Select (Выбор) в группе ленты Edit (Редактирование) и выберите верхнюю грань подошвы кронштейна.

      Обратите внимание, что многократное нажатие клавиши Esc приведет к повторной активации инструмента Select (Выбор).

   2. Щелкните инструмент Point (ТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг.) в группе ленты Sketch (Эскиз).

      Активируется режим Sketch (Эскиз). Отобразится эскизная сетка, а в группе ленты Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время.) станет активным инструмент Sketch mode (Режим эскизаРежим для создания чертежей в двух измерениях с помощью инструментов создания эскизов на сетке эскиза. Эскиз — это набор линий и других 2D-объектов на сетке эскиза. При создании эскизов создаются зоны, которые можно вытянуть в 3D. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) зоны, сформированные пересекающимися линиями, становятся твердыми телами, а линии становятся ребрами.) . Поскольку перед активацией режима Sketch (Эскиз) была выбрана грань, SpaceClaim ориентирует эскизную сетку вдоль этой грани.

   3. Щелкните Plan View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди. в плане) в группе Orient (Ориентирование) или на мини-панели инструментов для просмотра эскизной сетки спереди.

   4. Наведите курсор на правую нижнюю вершину грани (как показано ниже), а затем нажмите и отпустите клавишу Shift и переместите курсор к части кронштейна вдоль правого ребра, не нажимая кнопок мыши. Отобразится поле размера.







      Этот метод (известный как «Shift+касание») позволяет задавать расстояние от опорного объекта для любого объекта в любом инструменте.

   5. Нажмите и отпустите клавишу пробела, чтобы задать расстояние точки от вершины (1,5 дюйма вдоль ребра).

      Если нужно перейти в другое поле размера, нажмите клавишу Tab.

   6. Нажмите клавишу Enter, чтобы создать точку.

      Если точка была создана не там, где нужно, нажмите клавиши Ctrl+Z или щелкните на панели быстрого доступа (в левой части строки заголовка SpaceClaim), чтобы повторить попытку.

2. Начертите наклонную линию.

   1. Щелкните инструмент Line (ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами.) в группе ленты Sketch (Эскиз).

      Также для быстрого вызова инструмента Line (ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами.) можно использовать клавишу L.

   2. Щелкните точку, созданную в результате предыдущего действия (при наведении на нее курсора отобразится зеленый шарик), а затем переместите курсор для создания линии, как показано на изображении (при наведении курсора на ребра они будут подсвечиваться, указывая момент совпадения).

      На чертеже появятся два поля размеров, одно из которых будет указывать длину линии, а второе — угол между эскизной сеткой и линией.

   3. Нажмите и отпустите клавишу пробела, чтобы задать размеры линии. Используя клавишу Tab, перейдите в поле угла и введите 103, чтобы изменить угол наклона линии.







   4. Нажмите клавишу Esc, чтобы завершить создание линии.

      Также можно щелкнуть правой кнопкой мыши и выбрать Finish Line (Завершить линию).

3. Удалите материал с кронштейна.

   1. Перейдите в режим просмотра Home view (Исходный вид)Инструмент, который используется для возврата вида к исходным настройкам. Инструмент Home view (Исходный вид) можно настроить так, чтобы он отображал вашу конструкцию с заданной ориентацией, расположением и уровнем масштабирования. и нажмите клавишу P для активации инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело..

      Это повторно активирует режим 3D. Инструмент 3D mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. 3D) будет активен в группе ленты Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время.).

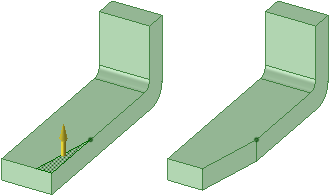

   2. Щелкните треугольную область между линией и ребром кронштейна.

      Обратите внимание, что линия фактически делит исходную поверхность на две поверхности.

   3. Потяните курсор вниз, пока весь материал не будет удален.







      При перетягивании курсора инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. исходит из предположения, что материал нужно удалить, поэтому форма курсора меняется на , указывая, что вытягивание приводит к вычитанию. При перетягивании курсора в противоположном направлении материал будет добавлен.

4. Сохраните результаты работы.
