Сужение конца кронштейна (часть 2)

1. Скопируйте существующее ребро, чтобы использовать его в качестве оси поворота.

   1. В выпадающем меню Views (Виды) выберите Isometric view (Изометрический вид3D-вид плоскостей и ребер, ориентированный на отображение верхней, передней и боковых граней конструкции. Все углы между проекциями осей x, y и z равны 120°. См. «Триметрический вид».), а затем поверните модель, чтобы увидеть ее обратную сторону (см. рисунок).

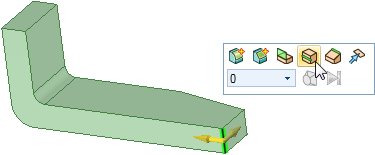

   2. Выберите левое нижнее ребро кронштейна, как показано ниже.







   3. На панели Options (Параметры) или на мини-панели инструментов выберите параметр Copy Edge (Копировать ребро) .

      На чертеже появятся две стрелки, указывающие направления, в которых ребро можно скопировать вдоль существующих поверхностей. Для перехода между направлениями используйте клавишу Tab.

   4. Перетащите ребро вдоль поверхности на 1,5 дюйма.





2. Поверните грань, чтобы привести ее в соответствие с наклонной гранью на другой стороне кронштейна.

   1. Выберите только что созданную поверхность между новой линией и концом кронштейна.





   2. Щелкните параметр инструмента Revolve (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси.) , расположенный в правой части окна Design (Конструктор).

   3. Щелкните линию, созданную в результате предыдущего действия.





   ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. будет выделена синим цветом, а стрелка Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. изменит свою форму, указывая на то, что вытягивание приведет к вращению выбранной грани.



   4. Потяните курсор, чтобы начать поворачивать грань. Перетаскивая курсор, нажмите и отпустите клавишу пробела, чтобы задать размер поворота.

   5. Введите число -13 и нажмите клавишу Enter для завершения поворота.





3. Сохраните результаты работы.
