识别孔

使用 Identify Holes(识别孔)工具可识别从其他模型程序中导入的模型的孔几何。也可应用于 SpaceClaim 制造的无标准孔关联的模型。

识别孔

1. 在 Insert（插入）选项卡中的 Manufacturing（制造）工具栏组中单击  Identify Holes（识别孔）。

2. 在 Find Options（查找选项）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分这些面板。，选择所需孔的类型。

3. 选择用于查找孔的主体。

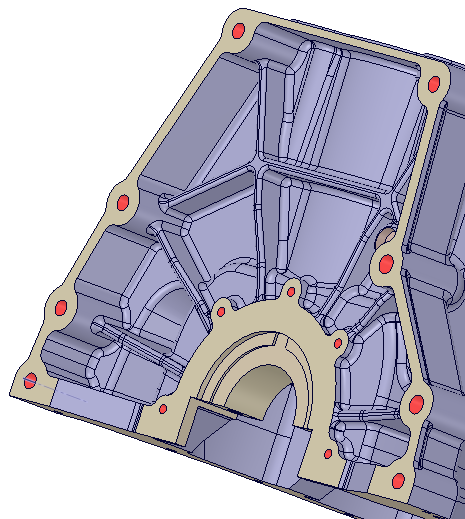

   与 Find Options（查找选项）匹配的孔会以红色高亮显示。

4. 单击高亮显示的孔以创建孔关联。选定的孔将变为蓝绿色。

   • 可进行框选。

   • 如果未找到孔或需要找不同的孔，可更改 Find Options（查找选项）。

   • 要为全部高亮显示孔创建关联，可单击 Complete（完成）按钮。

查找标准孔

1. 选中 Match standard size（匹配标准大小）选项
2. 从下拉菜单选择一个 Series（系列）

   可以对现有系列进行任何 自定义设计

   可用系列列表显示的是添加及移除的系列

3. 输入 Tolerance（公差）

   将识别出选定系列中公差范围内的全部标准孔。

4. 单击用于查找孔的主体

5. 单击高亮显示的孔以创建孔关联。选定的孔将变为蓝绿色。

   • 可进行框选。

   • 如果未找到孔或需要找不同的孔，可更改 Find Options（查找选项）。

   • 要为全部高亮显示孔创建关系，可单击 Complete（完成）按钮。

示例：

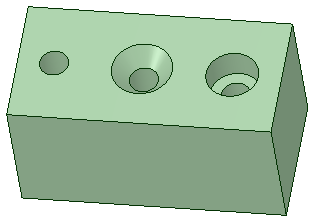

下图所示块体中的三个孔虽然匹配 DCZ 标准孔，但并没有关联。

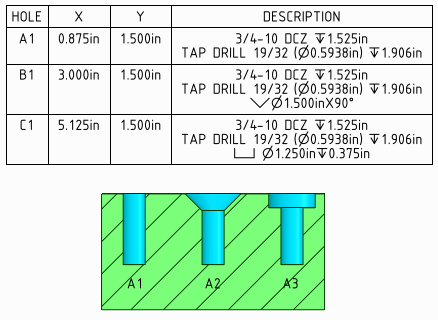

含有孔表的绘图对话框如下所示。

使用识别孔功能可添加孔关联，还会更新孔表。

工具向导

以下工具向导将逐步帮助指导您完成过程：

选项

• 匹配标准大小选择孔系列，并设置孔几何与标准孔大小的公差。系列中在与标准孔公差范围内的简单孔将更新以匹配标准孔。参阅 Inserting a standard hole（插入标准孔）以查看标准大小的更多信息。
  • 系列从 Series（系列）下拉菜单中选择可用的 Hole Standards（孔标准）
  • 公差：输入公差值。将识别出选定系列中公差范围内的全部标准孔。
• All holes：在匹配标准大小打勾后，这一选项将查找全部孔。
• Through-holes仅查找通孔。
• Blind holes：只查找盲孔。
• Countersunk：只查找锥形沉头孔。
• Counterbore：只查找柱坑孔。
