共享拓扑教程

如果主体分组置于多主体零件中，并且实体和曲面相互接触或相交，则 ANSYS 可使用共享拓扑。SpaceClaim 中的元件将成为 ANSYS 中的多主体零件。

有关详细信息，请参阅 ANSYS 中的共享拓扑。

步骤 1：打开文档

1. 单击下方链接并将文件保存至电脑：Top_Level_Assy.scdoc。

2. 在 SpaceClaim 中打开文档。

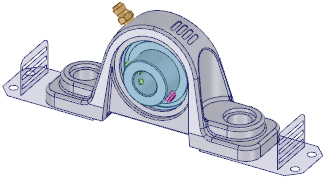

   设计如下所示：







   如果使用在线帮助，模型会作为 zip 文件下载。需要将其保存到本地磁盘中，并将文件扩展名“.zip”更改为“.scdoc”

共享拓扑教程：步骤 2

现在应在结构树中显示六个实体和两个元件：

如果 Shared Topology（共享拓扑）属性设置为 True（是），则同一元件下的实体会作为多主体零件传送到 ANSYS 中。这种情况下，实体处于最高层级，两个中间面也位于各自的元件中。对于传送到 ANSYS 11.0、ANSYS 12.0 和 12.1 的设计，共享拓扑沿结构传递方式不同的详细信息，请参阅 ANSYS 中的共享拓扑。

只有可见对象会被传送至 ANSYS；不会传送隐藏对象。

隐藏和取消隐藏元件

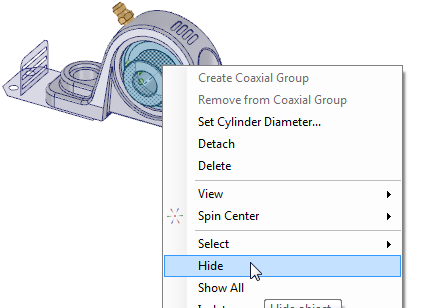

1. 右键单击蓝色实体，并选择 Hide（隐藏）：

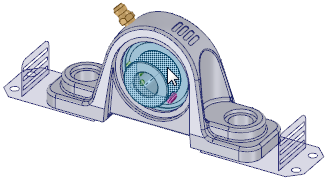

   可以看到并未压印与蓝色零件共享元件的较小零件。不需要将边从一个主体压印到另一个主体，来获得一个多主体零件。如果实体处于同一元件中，会自动创建多主体零件。







2. 两次单击 Top_Level_Assy 旁的方框，可隐藏然后取消隐藏设计窗口中的所有对象。

   现在所有对象都应为可见。

3. 单击 ANSYS 选项卡的 ANSYS Workbench，以运行 Workbench 并传送设计。

共享拓扑教程：步骤 3

生成网格以查看 ANSYS Workbench 如何处理多主体零件。

生成网格

1. 切换到 ANSYS Workbench。

2. 展开结构树中的设计。

   所有的实体都在同一元件中，所以会将其识别为多主体零件，并使用共享拓扑。

3. 右键单击 Mesh（网格见“草图栅格”）并选择 Generate Mesh（生成网格）。

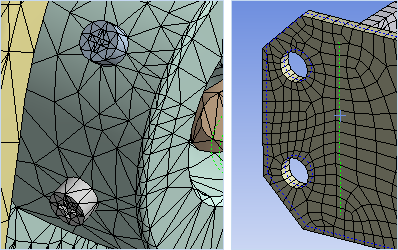

4. 实体将被网格化。请仔细观察网格。注意所有元件周围的网格分布。





共享拓扑教程：步骤 4

现在我们细致操作网格。

隐藏主体并查看网格

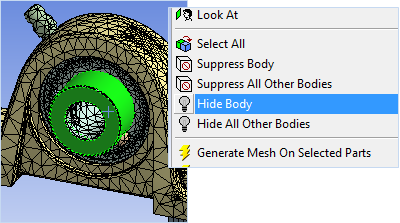

1. 选择中心实体，并右键单击以隐藏主体。







2. 注意隐藏的实体周围已形成网格。







   另请注意，为使用共享拓扑，顶面被分割成不同区域。此结果不需要在 SpaceClaim 中压印边。重叠零件也会创建共享拓扑。

共享拓扑教程：步骤 5

在 ANSYS 11.0 中，可有两种方法防止出现多主体零件：

• 将实体或曲面置于其自身元件中。
• 在元件上设置共享拓扑属性。

ANSYS 12.0 和 12.1 中，必须确保最高层级元件的共享拓扑属性设置为“否”，然后更改每个所需元件的属性。注意，该属性应用于元件下的所有对象，包括其子元件。

此方法适用于所有支持的 ANSYS 版本，所以在此示例中，我们将实体置于子元件中，并设置共享拓扑属性。

在 ANSYS Workbench 中防止出现多主体零件

1. 返回 SpaceClaim。

2. 右键单击在步骤 2 中隐藏的蓝色实体，然后选择 Move to New Component（移动到新元件）。







3. 将元件命名为 bearing。

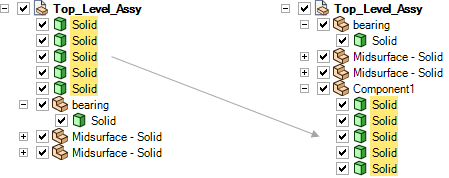

4. 将剩余实体置于元件中：

   1. 在结构树中选择实体。

   2. 单击右键并选择 Move to New Component（移动到新元件）。







5. 选择 Component1，并更改其 Shared Topology（共享拓扑）属性为 True（是）。

6. 返回 Workbench，并在结构树中选择模型。

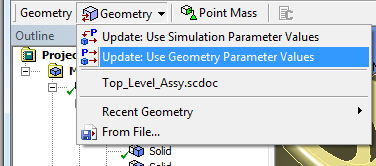

7. 单击 Update: Use Geometry Parameter Values（更新：使用几何参数值）。







   这将会从 SpaceClaim 中升级几何至 Workbench，以传送相应更改。



8. 注意，现在 bearing 元件显示在 Workbench 的结构树中。

9. 右键单击 Mesh（网格见“草图栅格”）并选择 Generate Mesh（生成网格）。

共享拓扑教程：步骤 6

仔细查看网格并了解如何为多实体零件创建网格。

检查网格

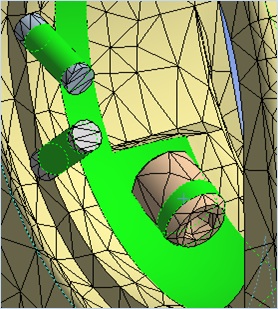

1. 隐藏轴承并注意不再分割的小元件。







2. 隐藏设计顶部的塞子，查看在同一元件下的实体仍使用相同拓扑。这包括中间面。







   注意：要创建一个多主体零件，实体必须位于同一元件中，并且元件的共享拓扑属性必须设置为“是”。

共享拓扑教程：结论

在此教程中，您学习到：

• 共享拓扑自动从 SpaceClaim 传送到 ANSYS，而不必设置任何选项；但可更改元件的共享拓扑属性。

• ANSYS 11.0 中，元件的共享拓扑属性仅应用于该元件，不会应用于其子元件。

• ANSYS 12.0 和 12.1 中，共享拓扑属性在设置为“是”时，同时应用于该元件及其子元件。在这种情况下，结构中较低元件的 Shared Topology（共享拓扑）属性将会忽略，故不能使用其创建共享例外。

• 只有可见对象会被传送至 ANSYS；不会传送隐藏对象。

• 同一元件中的实体或曲面会视为多主体零件，并将使用共享拓扑。

• 为防止共享拓扑，可将实体放置于其自身元件，或将其元件共享拓扑属性设置为“否”。
