ANSYS 中的共享拓扑

SpaceClaim 可传送至 ANSYS 的设计中，在接触或相交用于分离实体和面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。的工具。主体一个实体用于描述二维草图或三维绘图中对象任何可被工具识别的对象。三维对象包括顶点线的端点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。；两条或更多线或边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的术语。或曲面。和曲面之间共享拓扑（面、边和顶点连接）。

共享拓扑是在主体相交处进行网格见“草图栅格”划分的唯一方法，并且也是确保主体相交处完美网格化的唯一方式。

共享拓扑同样适用于完全位于其他体积块或曲面主体之内的体积块和曲面主体。这种情况在流体流动分析中很常见。

共享拓扑设置如下：

• None（无）（默认设置）向ANSYS/Workbench传送过程中对几何不做操作
• Merge（合并）仅用于在CFD分析中使用的挡板：
  • 合并完全嵌在一个实体内的曲面。落在实体上的曲面边是有效的。与实体相交的曲面是无效的，执行共享拓扑前必须先作修剪删除由线或边相交而限定的线段。。
• Share（共享）标印并合并元件中的所有主体，并将结果传送至 ANSYS 作为一个多主体零件
• Group（编组）将一个元件中的所有主体编组到一个多主体零件中，但不会在主体之间相互合并或共享面和边

创建共享拓扑的零件组

1. 创建一个默认设置为None的元件，它会将多主体零件作为独立零件的一个分组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”来对待（比如 不共享）。
2. 在元件的属性面板用户界面的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。中将 Share Topology（共享拓扑）属性设置为 Merged（合并）、Shared（共享）或 Group（编组）
3. 将要共享拓扑的实体、曲面、横梁或元件置于该元件内。

对于 ANSYS 15.0 或更高版本，将Shared Topology（共享拓扑）设置为 Merged（合并）适用于以下情况：

• 相互接触的主体（与共享相同）
• 相交的曲面主体（与共享相同）
• 完全在其他体积块内部的体积块。例如，主体 A 完全在主体 B 的内部，主体 B 又完全在主体 C 的内部，则主体 A 就与 主体 B 共享拓扑，而主体 B 又与主体 C 共享拓扑。
• 完全在体积块内部的曲面主体。例如，曲面 A 完全在实体 B 的内部，实体 B 又完全在实体 C 的内部，则曲面 A 和实体 B 共享拓扑，实体 B 又和主体 C 共享拓扑。
• 上述四种情况的任意组合用于剪切或组合几何的工具。
• 不支持 - 体积块之间部分相交，或曲面延伸所绘对象的外部边界。至体积块外部。

对于 ANSYS 17.0 及更高版本，将Shared Topology（共享拓扑）设为 Group（编组）将会把一个元件中的所有主体编组成ANSYS/Workbench中的一个多主体零件。它不会在主体之间相互合并或共享面和边。

• 对于遗留数据库可从“属性”面板的“材料库”中选择材料，并添加到“本地材料”中。 在脚本方面，类库是一个用于描述API的帮助文档。，NONE（无）选项会映射到最新版本的编组上。

在同一组件且具有相同属性的横梁（即 （比如剖面、锚定、材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。），当 Shared Topology（共享拓扑）被设置为 Merge（合并）、Share（共享）或 Group（编组）时，会按以下方式传送至Workbench：

• 只要其他所有剖面属性相匹配，所连接横梁的方向可能有所差异（比如，相互之间存在旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。）。
• 端对端相接的横梁是同一个带有多个边的主体。

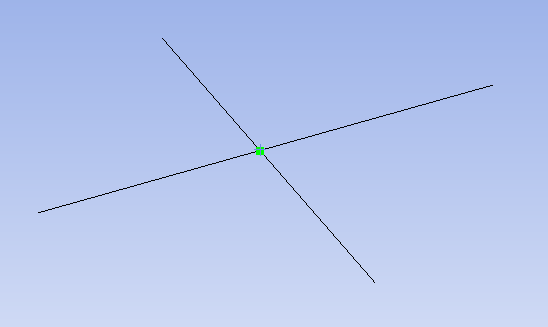

• 形成 T 和 X 型交叉的横梁仍然只是一个主体，但交叉会在每个主体中产生额外的边。下例中为带有四个边的两个主体。

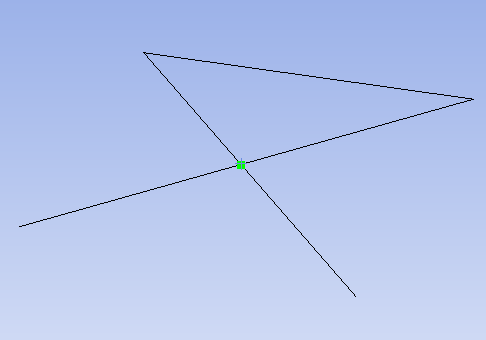

• 自身相交的相连接横梁仍然只是一个主体，但交叉会在主体中产生额外的边。下例中为一个带有五个边的主体。



ANSYS 13.0 到 15.0

• 如果元件的 Shared Topology（共享拓扑）设置为 Shared（共享）（或在 ANSYS 15.0 和 16.0 中为 Merged（合并）），则此元件和其下所有元件将成为一个共享组。
• 结构中较低元件的 Shared Topology（共享拓扑）特性将会忽略，故不能使用其创建共享例外。
  • 例如，如果将根元件的 Shared Topology（共享拓扑）设置为 True（是），则整个模型都会在一个共享组中。
• 元件节点的名称即为循环共享起点的元件名称。
• 列出此节点下的主体时，将附带整个组件的完整路径，并将元件名称置于括号中（如果有），如 Axle Sub-Assy (Front)\Wheel (Left)\Solid。
• 可以拥有多个不同的共享组，但一个主体仅可属于一个组。

有关共享拓扑的实际体验，请参阅共享拓扑教程。关于 ANSYS 如何处理多主体零件和共享拓扑的详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。信息，请参阅 ANSYS 在线帮助。

为 ANSYS 设置共享拓扑

将主体置于 Shared Topology（共享拓扑）属性设置为 Shared（共享）（ ANSYS 15.0 和 16.0 中为 Merged（合并））的元件下，包括子组件（忽略子组件的共享拓扑设置）

在结构树"结构"面板中的一个显示模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中选择一个或多个元件时，可在属性面板找到此属性。

将父元件其他元件所依附的元件。例如，对于带孔的块体，块体是父元件，孔是子元件。的 Shared Topology （共享拓扑）属性设置为 true（是），会共享着色区域内的实体。

在 ANSYS 中阻止共享拓扑

将实体置于 Shared Topology（共享拓扑）属性设置为 None（无）并且其父元件也将此属性设置为 None（无）的元件中。

示例

ANSYS 网格划分两个共享拓扑的块体。蓝色块体会获得在两个蓝绿块体之间共享的新压印面。请注意小块体底边的网格节点分布。

ANSYS 对两个零件进行不同的网格划分，因为其分别处于不同的元件中，并且根零件的 Shared Topology （共享拓扑）设定为 None（无）。

共享拓扑的网格与合并几何不同。此为两个块体合并，可以看出其网格与两个主体共享拓扑的网格有所不同。
