共享拓扑教程

如果主体一个实体用于描述二维草图或三维绘图中对象任何可被工具识别的对象。三维对象包括顶点线的端点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。；两条或更多线或边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的术语。或曲面。分组置于多主体零件中，并且实体和曲面相互接触或相交用于分离实体和面的工具。，则 ANSYS 可使用共享拓扑。SpaceClaim 中的元件将成为 ANSYS 中的多主体零件。

有关详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。信息，请参阅 ANSYS 中的共享拓扑。

步骤 1：打开文档

1. 单击下方链接并将文件保存至电脑：Top_Level_Assy.scdoc。

2. 在 SpaceClaim 中打开文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组合的模型文件 (.scdoc) 。。

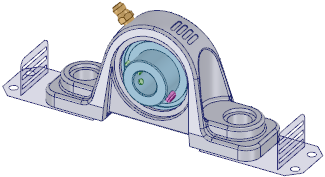

   设计如下所示：







   如果使用在线帮助，模型会作为 zip 文件下载。需要将其保存到本地磁盘中，并将文件扩展名“.zip”更改为“.scdoc”

共享拓扑教程：步骤 2

现在应在结构树"结构"面板用户界面的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。中的一个显示模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中显示六个实体和两个元件：

如果 Shared Topology（共享拓扑）属性设置为 True（是），则同一元件下的实体会作为多主体零件传送到 ANSYS 中。这种情况下，实体处于最高层级，两个中间面也位于各自的元件中。对于传送到 ANSYS 13.0 - ANSYS 15.0 的设计，有关共享拓扑沿结构传递方式不同的详细信息，请参阅 ANSYS 中的共享拓扑。

只有可见对象会被传送至 ANSYS；不会传送隐藏对象。

隐藏和取消隐藏元件

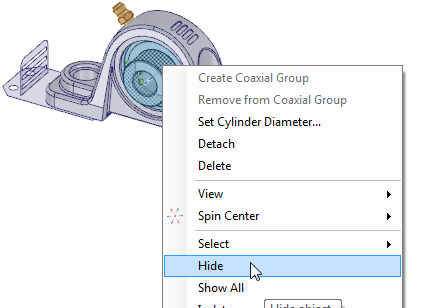

1. 右键单击蓝色实体，并选择 Hide（隐藏）：

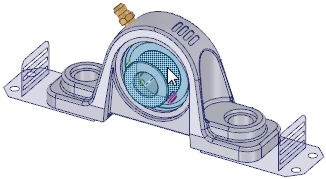

   可以看到并未压印与蓝色零件共享元件的较小零件。不需要将边从一个主体压印到另一个主体，来获得一个多主体零件。如果实体处于同一元件中，会自动创建多主体零件。







2. 两次单击 Top_Level_Assy 旁的方框，可隐藏然后取消隐藏设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域， 也称为“工作区”。中的所有对象。

   现在所有对象都应为可见。

3. 单击 ANSYS 选项卡的 ANSYS Workbench，以运行 Workbench 并传送设计。

共享拓扑教程：步骤 3

生成网格见“草图栅格”以查看 ANSYS Workbench 如何处理多主体零件。

生成网格

1. 切换到 ANSYS Workbench。

2. 展开结构树中的设计。

   所有的实体都在同一元件中，所以会将其识别为多主体零件，并使用共享拓扑。

3. 右键单击 Mesh（网格）并选择 Generate Mesh（生成网格）。

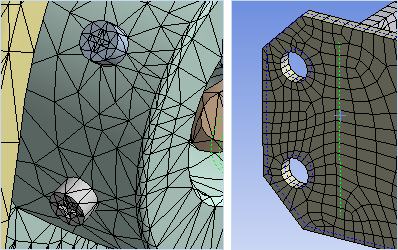

4. 实体将被网格化。请仔细观察网格。注意所有元件周围的网格分布。





共享拓扑教程：步骤 4

现在我们细致操作网格。

隐藏主体并查看网格

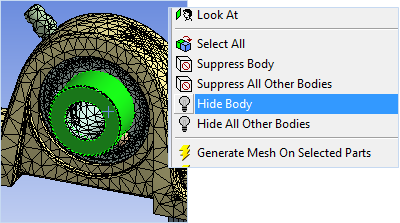

1. 选择中心实体，并右键单击以隐藏主体。

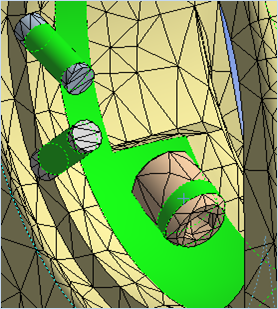

2. 注意隐藏的实体周围已形成网格。







   另请注意，为使用共享拓扑，顶面被分割成不同区域。此结果不需要在 SpaceClaim 中压印边一条不定义角的线。例如，如果要分离从草图的单个面或三维对象或面创建独立曲面 可以使用“移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。几何的工具。”工具的“首先分离”选项来分离凸起。面和拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。不同零件，可能要在立方体表面没有厚度的二维对象（与面相对应，后者是三维对象的一部分）。曲面有面积但没有体积。见“面”。创建一条压印边。压印边通常在导入设计时创建。。重叠零件也会创建共享拓扑。

共享拓扑教程：步骤 5

在 ANSYS 11.0 中，可有两种方法防止出现多主体零件：

• 将实体或曲面置于其自身元件中。
• 在元件上设置共享拓扑属性。

ANSYS 12.0 和 12.1 中，必须确保最高层级元件的共享拓扑属性设置为“否”，然后更改每个所需元件的属性。注意，该属性应用于元件下的所有对象，包括其子元件。

此方法适用于所有支持的 ANSYS 版本，所以在此示例中，我们将实体置于子元件中，并设置共享拓扑属性。

在 ANSYS Workbench 中防止出现多主体零件

1. 返回 SpaceClaim。

2. 右键单击在步骤 2 中隐藏的蓝色实体，然后选择 Move to New Component（移动到新元件）。







3. 将元件命名为 bearing。

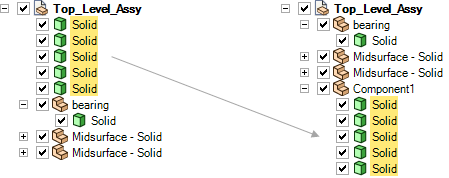

4. 将剩余实体置于元件中：

   1. 在结构树中选择实体。

   2. 单击右键并选择 Move to New Component（移动到新元件）。







5. 选择 Component1，并更改其 Shared Topology（共享拓扑）属性为 True（是）。

6. 返回 Workbench，并在结构树中选择模型。

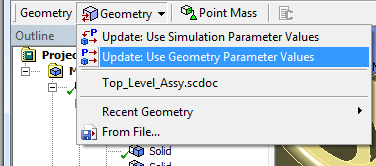

7. 单击 Update: Use Geometry Parameter Values（更新：使用几何参数值）。







   这将会从 SpaceClaim 中升级几何至 Workbench，以传送相应更改。



8. 注意，现在 bearing 元件显示在 Workbench 的结构树中。

9. 右键单击 Mesh（网格）并选择 Generate Mesh（生成网格）。

共享拓扑教程：步骤 6

仔细查看网格并了解如何为多实体零件创建网格。

检查网格

1. 隐藏轴承并注意不再分割的小元件。







2. 隐藏设计顶部的塞子，查看在同一元件下的实体仍使用相同拓扑。这包括中间面。







   注意：要创建一个多主体零件，实体必须位于同一元件中，并且元件的共享拓扑属性必须设置为“是”。

共享拓扑教程：结论

在此教程中，您学习到：

• 共享拓扑自动从 SpaceClaim 传送到 ANSYS，而不必设置任何选项；但可更改元件的共享拓扑属性。

• ANSYS 11.0 中，元件的共享拓扑属性仅应用于该元件，不会应用于其子元件。

• ANSYS 12.0 和 12.1 中，共享拓扑属性在设置为“是”时，同时应用于该元件及其子元件。在这种情况下，结构中较低元件的 Shared Topology（共享拓扑）属性将会忽略，故不能使用其创建共享例外。

• 只有可见对象会被传送至 ANSYS；不会传送隐藏对象。

• 同一元件中的实体或曲面会视为多主体零件，并将使用共享拓扑。

• 为防止共享拓扑，可将实体放置于其自身元件，或将其元件共享拓扑属性设置为“否”。
