对齐对象

加载模型后 Align（对齐）工具启用，可以将两个点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、线、面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”系。或这些元素的组合用于剪切或组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。合几何的工具对齐。如果选择圆柱或圆锥面，则将其轴对齐。如果选择球面，则其将中心点对齐。选择球面，然后选择球窝面，可使用 Align（对齐）工具定义一个球节装配条件。不论将移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。几何的工具。手柄置于球零件的何处，球都在球窝中旋转。

有关所有装配约束的说明，请参阅可打印的装配约束参考表。

单击重播

可以使用 Align（对齐）工具移动对象任何可被工具识别的对象。三维对象包括顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点。二维对象包括点和线。，而不分配装配条件。如果对象属于不同元件，请在移动前取消选择 Assembly Options（装配选项）面板用户界面的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。的 Create conditions（创建条件）。

对齐对象

1. 单击 Design（设计）选项卡 Assembly（装配）功能组中的 Align（对齐）。

   默认情况下，Align（对齐）工具向导特定于所选工具的功能。启用。

2. 选择要移动元件的边或面。

   按住 Ctrl 单击鼠标可选择多个对象。

   Reference（参考）工具向导见“工具向导”启用。

3. 选择保持不动的元件的边或面。

   元件将对齐。可使用 SpaceClaim 高级选项 Animate Full Pull（动画模拟完全拉动一个“拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”工具选项，可以旋转 360 度或直至下一面、扫掠整个轨迹或通过所选面融合面或边之间光滑相切直线与曲线（弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。或圆）有且仅有一个交点，不相互交叉，在切点处与半径垂直。可草绘与曲线相切的线，或与直线或曲线相切的弧线。的过渡；使用“拉动”工具创建。。）控制对齐动画。

   约束条件将添加到结构树"结构"面板中的一个显示模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。的元件中。

快速方法

使用 Select（选择）工具单击要移动的元件，然后按住 Ctrl 并单击要保持不动的元件。在 Design（设计）选项卡 Assembly（装配）功能组中单击 Align（对齐）

反转对齐条件

右键单击结构树中的 Align（对齐）条件，并选择 Reverse Sense（反转条件），以将元件对齐到对齐平面的相对面。

也可在 Properties（属性）面板的 Assembly Condition（装配条件）部分，将 Reversed（反转）值修改为 True（是）或 False（否）。

定义对齐条件的偏移距离

1. 在结构树中选择 Align（对齐）条件。

2. 在 Properties（属性）面板的 Offset（偏移移动或复制边、线段或曲线的距离。）属性中更改角度值。

对齐不含装配条件的对象

1. 单击 Design（设计）选项卡 Assembly（装配）功能组中的 Align（对齐）。

   默认情况下，Align（对齐）工具向导启用。

2. 在 Options（选项）面板中取消选择 Create conditions（创建条件）。

3. 选择要移动对象的边或面。

   按住 Ctrl 单击鼠标可选择多个对象。

   Reference（参考）工具向导启用。

4. 选择要保持不动的对象的边或面。

   元件将对齐。可使用 SpaceClaim 高级选项 Animate Full Pull（动画模拟完全拉动）控制对齐动画。

工具向导

以下工具向导将逐步指导您完成整个操作过程。使用 Tab 键可在它们之间进行循环切换。一旦工具向导发生切换，光标也可能发生变化，以反映出当前处于活动状态的向导。

示例

单击结构树中的对齐装配条件将高亮显示面。

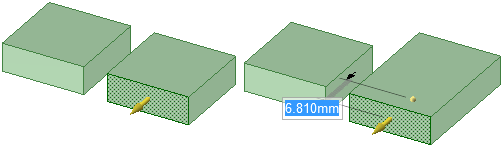

拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域。对齐对象的一个面将更改一个对象并移动另一个对象。

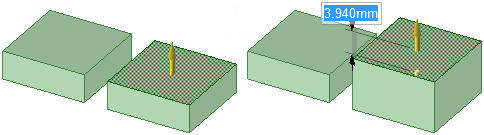

拉伸一个相邻面不会影响两个对齐的对象。

使用对齐定义球窝。
