分配装配条件

Assembly（装配）工具可以在组件间创建靠近和排列条件。这些条件将约束元件，使其不能违反约束条件而移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。。或旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。几何的工具。。下方动画示例中，两个圆柱体元件（一大一小）以相切直线与曲线（弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。或圆）有且仅有一个交点，不相互交叉，在切点处与半径垂直。可草绘与曲线相切的线，或与直线或曲线相切的弧线。条件约束。大圆柱可以在不移动小圆柱情况下竖直移动，但如果一个圆柱斜移，则两个圆柱会同时移动，因为必须保持其相切关系。

单击重播

关于在不同几何体组合用于剪切或组合几何的工具间创建约束的说明，请参阅可打印的装配约束参考表。

请务必注意：因为条件会约束移动，所以可能在无法进行所需移动处创建条件。约束求解器用来计算可以移动的自由度，并将因冲突而导致的（小）误差降到最低（如果有）。

装配条件显示在结构树"结构"面板用户界面的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。中的一个显示模式有草图、剖面一种设计模式，可在剖面中对边和顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中，其图标和从功能区选取的条件工具相同 - 配对条件的每个元件都对应一个装配条件。

• 对于不能满足特定公差的装配条件，会在结构树中显示一个小黄三角形。



• 可以单击装配条件，以高亮显示受此条件约束的面。
• 可以在结构树中开启和关闭这些条件，也可将其删除。
• 条件切换为 Off（关闭）时，允许元件不受该约束而移动。
• 条件切换回 On（开启）时，将相应限制该自由度。
• 删除一对条件时，如果其它元件中包含匹配的条件，则也会将其删除。

要分配装配条件，对象必须属于不同元件。

可以为元件创建多个装配条件。

如果在仅有一个自由度的元件上使用移动工具，“移动”手柄会相应调整，并仅激活可以移动/旋转的轴。

装配约束求解器与基于历史的建模工具不同。请阅读下节有关装配条件的重要事项。

有关装配条件的重要事项

将装配条件应用到元件后，元件的平移或旋转将会受到约束。例如，一面与另一平面平行的块体，可在该平面内移动，并在该平面上旋转，但不能旋转出该平面（这样对齐平面将不再平行）。

因为已经取消“历史”的概念，添加装配条件的顺序就变得不再重要；所有的活动约束都在同时判定。约束求解器将计算元件的可移动自由度，然后以最小可能误差求解。在装配元件时，进行装配的方式将引导一些重要的考虑因素。

• 所有装配条件的计算都没有顺序和优先级。
  • 有一个例外是 Anchor（锚点）条件，所有锚定的元件都不允许通过求解器移动。
• 为同时满足所有非锚点条件， 将定位（即移动）所有装配元件
• 达到内部误差阈值后，认定定位完成。
  • 角度和定位误差与相同值（1e-4）比较。
  • 该值用于在真实系统中提供角度和位置的最佳结果。
  • 角度误差以弧度表示。
  • 位置误差使用 ACIS由 Spatial Corporation 提供的建模引擎。可导入和导出 ACIS 文件（.sat 和 .sab） 基本单位米。转换为其他单位系统时，也会相应转换误差值。
• 求解速度与活动约束的数量成比例。

即便没有历史概念，最终误差还是可能出现较小差异，这取决于初始条件和自由度。例如，为两个起始紧贴在一起，和两个起始相距很远的元件各自添加相同约束，产生的误差可能不同。但是，两个误差值都会小于求解器的误差阈值。

如果元件的创建和装配过程中都没有冲突约束，那就不会产生误差并且所有元件都完美对齐（见下方插图）。

将一个完美方形块装到 90° 的 L 型块上，以便其在角部对齐。
底面与水平面对齐。
左面与竖直面对齐。
放大右下角可看到完美的对齐。
放大左上角可看到完美的对齐。
然而；如果竖直面有明显的草图，底面可以对齐，但竖直面不能（反之亦然）。这样，会引起底面旋转，从而断开与水平面的对齐。因为这是一个大角度误差，并且不能达到内部阈值，结构树中的对齐条件上就会显示一个警告三角。
另外；方形块在本例看起来相同，但左竖直面有一个轻微（0.01°）的倾斜。这个倾斜小于求解器公差，所以可以创建约束条件。但实际上会对两个块体的位置进行调整，以最小化对准误差。这是一个潜在的非直观动作，特别许多用户期望预先分配的对齐绝不会被冲突的条件所“打破”。

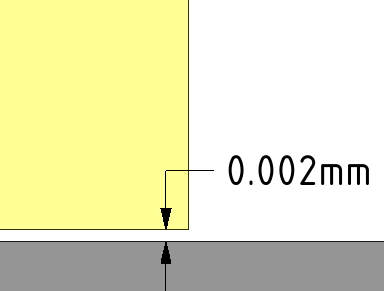

放大右下角可以看到，已创建一个非常小的干涉设计中实体相交用于分离实体和面的工具。的边，或设计中实体、曲面和元件相交而形成的体积块；可使用“分析”工具显示。，考虑到冲突指示，这是最佳结果。

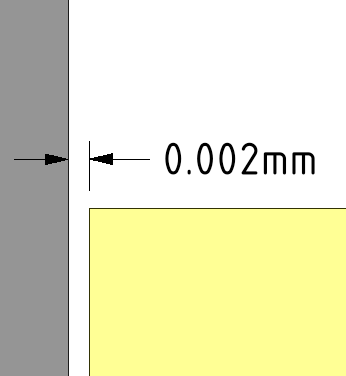

左上角也是如此。

再者，在一个无约束、无顺序、误差最小化的系统中，选择元件的顺序与哪个元件将会移动和/或旋转以满足添加其的约束条件没有关系。系统会尝试计算这些元件，以便得到最小的总变化，从而满足新添加的约束条件。

如果需要顺序概念，推荐在一个元件上应用锚点条件。锚定的元件将保持位置不变，定位/旋转改变仅会影响其他元件（及其装配的所有元件。）

最佳实践

以下方法在使用装配条件时非常帮助。

• 如果仅要定向/定位一个元件（一次），并且不需要通过随后移动工具要求的变化约束其移动，则可取消选择 Create（创建）条件选项。
• 对于大型组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体用于描述二维草图或三维绘图中对象的术语。和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”，将包含在子组件中的元件置于正确位置后，可删除其约束条件（因为子元件自身是刚性，子组件中的任何约束条件都多余）。可以使用子组件的约束条件，将所有零件作为一个整体移动。因为求解器算法不必再计算子组件中的无效条件，故可最小化求解器的计算量，提高运算性能，并保持结构树的简单易懂。
• 可使用锚点条件，但不要滥用。如果使用多个锚点，则可能会锁定元件使其无法移动。
• 在定位元件后删除装配约束。
  • 许多用户发现除非进行机构研究，否则没有必要再保留装配条件。
  • 因为不需要再验证装配约束，以后的加载时间将缩短。
  • 重组和去除没有必要的约束，将使结构树更加简单易懂。

切换装配条件

取消选中结构树中的装配条件复选框，可禁用装配条件。选中该框可启用装配条件。

选择所有装配条件。

启用装配工具使用“装配”工具指定各元件如何定位，即创建配合条件用于指定元件如何相互配合的元件属性。可以使用“装配”工具创建配合条件。。可以对元件进行对齐、对中和定向。时，在 Options（选项）面板中单击 Select all conditions（选择所有条件）。

也可在结构树中选择单个装配条件，然后按 Ctrl+A。

删除装配条件

1. 在结构树中选择装配条件。

   如果要删除所有条件，可以在装配工具启用时，单击 Options（选项）面板中的 Select all conditions（选择所有条件）。

2. 按 Delete或单击右键并选择 Delete Assembly Condition（删除所有装配条件）。

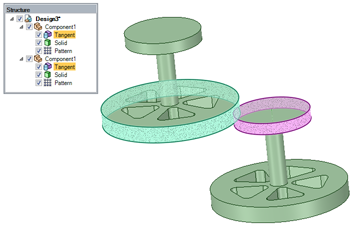

高亮显示共享同一装配条件的面

在结构树中选择装配条件。

可在 Assembly Options（装配选项）面板中单击 Select all conditions（选择所有条件），以高亮显示所有条件。

可以从 Assembly（装配）功能组中使用以下工具创建装配条件：
