剖面视图

平面由平面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。和顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。剖视图显示设计的内部细节。可确定通过所关注局部的平面，SpaceClaim 将创建该视图。

要创建剖面视图图纸的一个视图选择。剖面视图显示设计的一个截面。可从图纸其他视图中创建剖面视图。见“普通视图图纸的一个视图选择。普通视图使所选视图独立于用于创建该视图的原始视图。见“投影视图图纸的一个视图选择。可以从图纸的其他视图创建投影视图，以显示模型的另一面。见“普通视图”、“剖面视图”和“详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。视图”。”、“剖面视图”和“详细视图”。”、“投影视图”、“详细视图图纸的一个视图选择。详细视图可以创建一个特定区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。的放大视图，通过放大部分区域来显示更多细节。您可以从图纸的其他视图创建详细视图。见“普通视图”、“投影视图”、“剖面视图”。”。，必须至少已拥有一个视图。可以对任何视图类型添加剖面。

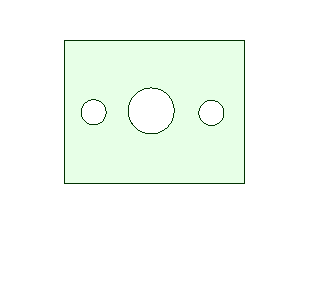

某些情况下，可能只需显示剖切面中的几何。这称为断面图。另一些情况下，可能要同时显示剖切面后的几何。这称为剖面图。两种情况如下图所示。

SpaceClaim 选项的 Detail（详细）部分也有针对剖面的设置。请参阅视图选项和线型选项。

平面剖视图可按如下方式创建：

• 从现有视图中投影出新视图。
• 将现有视图转化为剖视图。

创建新的平面剖视图

1. 单击 Detailing（详细）选项卡 Views（视图）功能组中的 Cross Section View（剖面视图）工具 。

2. 单击 Select Reference Geometry Inside Drawing View（选择绘图视图中的参考几何）工具向导特定于所选工具的功能。。

3. 定位视图前，在 Options（选项）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。设置以下选项：

   • Create a Total Cross-Section（创建总剖图）

     • 取消选中该选项以将属性设置为 Area（区域）。

     • 选中该选项将属性设置为 Total （全部）。

   • Arrow Orientation（箭头方向）

     • Horizontal（水平）

     • Vertical（垂直）

     • Through Selected Geometry（穿过选定几何体）根据高亮显示对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。（可为草绘几何）定向箭头。

   • Placement（布置）

     • Create as General View（创建为普通视图）将视图置于图纸的任意位置。

     • Create as Auxiliary View（创建为辅助视图）将剖面视图方向与含箭头视图相关联对象间的相互关系，可让您对其进行同时编辑。例如，将多边形拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域。为 3D 时，实体用于描述二维草图或三维绘图中对象的术语。面将继承多边形的关系。如果调整一个面或一条边，将影响多边形中的所有面。关联的另一个示例是两个面之间的镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。平面。见“镜像”，“删除关联”。

4. 在现有视图中拖动并放置剖切线。若选择 Through Selected Geometry（穿过选定几何体），剖切线将捕捉到高亮显示对象并相应定向。

5. 将创建新视图并附着于光标以便放置。

6. 单击以在图纸中放置新剖面视图。

   • 对于“辅助”视图，沿剖面箭头平行方向拖动以放置该视图。

   • 普通视图可放置于图纸的任意位置。

7. 按 Esc 键或 S 键退出工具。

替代工作流程

1. 在图纸视图中草绘一条线。
2. 选择该条线。
3. 调出 Cross Section（剖面）工具。
4. 移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。几何的工具。鼠标以放置平面剖视图。

除平剖面外，也可创建偏移剖面及对齐剖面。

将现有视图转化为剖面视图

1. 单击 Detailing（详细）选项卡 Views（视图）功能组中的 Cross Section View（剖面视图）工具 。

2. 单击 Select Section View（选择剖面视图）工具向导见“工具向导”，并选择希望转换为剖面的视图。

   如果视图周围没有出现灰色点线，则表示未选中视图。如果发生这种情况，请按 Esc 键并重试。

3. 设置 Create a Total Cross-Section（创建总剖图）选项，将视图剖面类型属性设置为 Total（全部）。取消选中该选项以将属性设置为 Area（区域）。在上图中查看示例。

4. 将鼠标悬停在相关视图上方以显示剖面指示符，并预览该剖面。

   指示线捕捉到视图中的几何。不会显示剪切面前方的几何图形。

5. 单击以放置剖面指示符并创建剖面视图。

   该视图会自动标记可创建以突出并沟通设计不同版本之间差异的幻灯片。。

6. 按 Esc 键或 S 键退出工具。

修改剖面视图

1. 移动剖面指示符以更改切平面。

2. 选择剖面视图。

3. 修改 Properties（属性）面板中的值，或者单击右键并从微型工具栏右键单击“设计”窗口时出现的工具特定选项集。也可从“选项“面板访问这些选项。中选择一种样式。可更改以下选项的值：

   • Orientation Type（方向类型），用于将剖面视图更改为普通视图。这使得所选视图独立于用于创建该视图的原始视图。

   • Rendering mode（渲染“属性”面板中用于图纸视图的模式 渲染模式可更改视图的图形样式。如果希望使用父视图的图形样式，请选择“继承”。见“图形样式”。模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。），用于更改视图的图形样式可选的设计显示模示。可将几何图形显示为着色、透视着色、线框显示零件或组件所有边的视图模式。、带浅灰色隐藏线的线框以及除去隐藏线的线框。可以将样式应用于整个设计或图纸、单独的图层一种视觉特性（如可见性和颜色）分组机制。您可以将对象在图层上分组以组织绘图。要显示或隐藏标注平面时，图层尤为有用。或图纸中单独的视图 见“面样式可选的实体或曲面显示样式。可以选择透明、不透明或金属光泽。见“图形样式”。”。如果希望将图形样式链接到父视图，请选择 Inherit（继承）。

   • Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。），用于放大或缩小视图。当更改缩放比例时，Type（类型）属性更改为 Independent from sheet（独立于图纸）。可选择 Linked to sheet（链接到图纸），以将缩放比例设置为与图纸相同。

   • Section Type（剖面类型），用于创建全部或部分剖面。选择 Total（全部）时，显示不在剖面平面上的三维几何。选择 Area（区域）时，仅显示剖面平面上的几何。可选择 None（无）以将视图转换为普通视图。

4. 选择剖面视图中的区域。

5. 修改 Properties（属性）面板中的值。更改下列 Cross hatching（剖面线）属性中的值：

   • Exclude from sectioning（从剖面中排除）用于移除剖面视图中的选定区域。

   • Fill styles（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。样式）用于在区域中添加或从其移除剖面线。

   • Angle（角度）用于修改剖面线的绘制角度。

   • Spacing（间距）用于修改剖面线的间距。

   • Offset（偏移移动或复制边、线段或曲线的距离。）用于修改第一条剖面线的起点。

反转剖面视图方向

右键单击剖面箭头并选择 Flip Viewing Direction（反转显示方向）。

将剖视图发布至三维

1. 在图纸或结构树"结构"面板中的一个显示模式，可展示设计中的每个对象。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中右键单击剖视图。

2. 在上下文菜单在用户界面中，对所执行操作功能进行详细说明的列表。右键单击设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域， 也称为“工作区”。可进入上下文菜单。中选择 Publish to 3D（发布到 3D）。

   发布后的剖面作为根节点出现在结构树中。

   可以在设计窗口中，右键点击发布的剖面，并选择 Clip with Plane（使用平面裁剪）。也可使用移动工具，移动一个发布的剖面。

示例

选择已发布剖面以使用平面剪裁隐藏设计中所有高于或低于栅格或所选平面的几何。。



使用移动工具以移动已发布的剖面。



使用剖面

• 如果选择并拖动单个剖切线段，当其跨过图纸上其它线段时，该线段将捕捉合并至其它剖面。

• 可从工具内部创建偏移剖面。要查看剖面剪切指示符（红色菱形），选择 Cut Existing Sections（剪切现有面）工具导向，然后单击剖切线。

• 要从工具内部创建剖面，请单击 Cross Section（剖面）工具，然后在图纸内选择一个视图。使用 Select Reference Geometry Inside Drawing View（选择绘图视图中的参考几何）工具向导以放置剖切线。

• 仅可分割垂直于原始方向的线段上的剖面；可在光标位置处右键单击剖切线段，然后选择 Split Section（分割剖面）。对于平行于剖面方向的线段，右键单击选项不可用。

• 要查看表示剖面原始方向的虚线预览，可在整个剖切线上滚动鼠标。
