1. 在左侧面板中选择 ACIS。

2. 设置以下选项：

   • Convert ACIS bodies to SpaceClaim components（将 ACIS 主体一个实体或曲面。转换为 SpaceClaim 元件）以创建元件并使用其 ACIS 主体的名称。如取消选中该选项，则 ACIS 结构可在结构树中使用。

   • Split body name by the following characters（按照下列字符拆分主题一组用于旋转、平移和缩放的视图导航选项。名称），当名称不同时，在主体名称和零件名称间插入字符。例如，在字符间添加句点后，名称为part.body。如果取消选中该选项，则导入的元件和实体的元件名称与结构树中相同。

   • 导入零件制造信息
   • 导出零件制造信息

   • Version（版本）可设置导出设计的格式。

1. 在左侧面板中选择 AMF。

2. 设置导入选项：

   • Connected mesh（连接的网格见“草图栅格”）。

   • Simple mesh（简单网格）。

   • Solid/surface body（实体/曲面主体）设置导出设计的格式。

     • Merge faces（合并面）

3. 设置导出选项：

   • Compress file（压缩文件）：导出一个压缩文件。

   • Resolution（分辨率）（以当前模型单位表示的偏差）：

     • Coarse（粗糙）：偏差 = 2mm；角度 = 30 度

     • Medium（中等）：偏差 = 0.75mm；角度 = 30 度

     • Fine（精细）：偏差 = 0.5mm；角度 = 30 度

     • Custom（自定义）：输入自定义偏差值和角度值

   • Facet maximum edge length（面片最大边长）：输入一个值，其使用当前模型单位。

   • Facet maximum aspect ratio（面片最大纵横比）: 输入一个在 1- 10 范围内的值。

1. 在左侧面板中选择 AutoCAD由 Autodesk, Inc. 开发二维和三维设计与绘图软件。AutoCAD 的原始文件格式为 DWGAutoCAD 的原始图纸格式。可以打开和插入绘图、零件及组件。图纸可作为布局无需立即将布局中的线生成三维对象时，二维绘图模式最为有用。如果尝试将布局线条草图模式或布局平面上绘制的直线、圆弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。或样条曲线。线有长度，但没有面积。使用“拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”工具将草图拉成三维结构时，线将变为边。拉伸为三维实体，其成型方式与草绘线条并不相同。可将布局视为设计中创建的素描绘图。准备使用布局创建几何图形时，必须先将布局线投影到草图。将布局线投影到草图就如同墨水绘线。可导入二维 AutoCAD DXF 或 DWG 文件作为布局插入。可以导出零件、组件、图纸和三维标记幻灯片。，交换文件格式为 DXF绘图互换或交换格式。Autodesk 为在 AutoCAD 和其他软件之间实现数据互换而开发的 CAD 数据文件格式。可以打开和插入绘图、零件以及组件。图纸可以作为布局插入。可以导出零件、组件、图纸和三维标记幻灯片。，CAD 数据发布格式为 DWF。 。

2. 设置导入选项：

   • Insert polyface mesh, 3DFace and Solid entities into 3D as（将多面网格、三维面和实体元素插入三维中）：选择将实体以三维模式导入 SpaceClaim 的方式。

   • Insert polyface mesh, 3DFace and Solid entities onto drawing sheets as（将多面网格、三维面和实体元素插入图纸中）：选择将这些元素导入图纸的方式。

   • Insert hatch entities as（插入阴影线）：选择阴影线元素的作用形式。

   • Center imported data（中心导入数据）：对于模型位置超出 SpaceClaim 建模范围 (+/- 1km) 的 AutoCAD 文件，该选项非常有帮助。导入数据边框的中心将移到世界原点设计窗口中设置设计默认方向的轴。选中“显示”选项卡中的“世界原点”复选框，可显示世界原点。坐标系 (0, 0, 0)。该选项默认为 ON（开启）状态。

   • Allow default code page conversion（允许默认代码页转换）：需开启该设置以支持要求代码页转换的文本元素和表名称。最新版本的 Teigha 已无需此操作，但 RealDWG 的当前版本仍然需要。

   • Associate dimensions to geometry（关联对象间的相互关系，可让您对其进行同时编辑。例如，将多边形拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域。为 3D 时，实体面将继承多边形的关系。如果调整一个面或一条边，将影响多边形中的所有面。关联的另一个示例是两个面之间的镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。平面。见“镜像”，“删除关联”尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。与几何）：导入关联的尺寸

   • Substitute font（替代字体）：DXF 文件中的原始字体缺失时，选择一种字体使用。

3. 设置导出选项：

   • Version（版本）：选择 AutoCAD 版本以设置导出的设计的格式。

   • Save as black and white（另存为黑白）：移除导出设计中的颜色信息。

   • Associate dimensions to geometry（关联尺寸与几何）：选择尺寸以关联邻近几何。

   • Include drawing format（包括绘图格式）：默认为开启状态。

   • Scale output 1:1（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。输出 1:1）默认为开启状态。将 AutoCAD 文件的输出设置为 1:1 的比例。

   • Export solids as（将实体导出为）：选择 Solids（实体）或 Hidden line curves（隐藏线曲线）

将绘图另存为 DWG 或 DXF 文件时，也可通过在 File（文件）菜单中选择 Save As（另存为）以访问最后两个 Export（导出）选项；在 Save As（另存为）对话框中，单击 Options（选项）按钮。

• 设置导入和导出的转换技术：

  • Teigha （相关尺寸）使用 Teigha 3.4.0 库可从“属性”面板的“材料库”中选择材料，并添加到“本地材料”中。 在脚本方面，类库是一个用于描述API的帮助文档。。

  • Autodesk Real DWG，使用 Autodesk 转换器。可导入设计中相关的尺寸。使用该选项可导入具有 3D 主体的 DWG 文件。导出时会断开设计中几何的尺寸连接。

1. 在左侧面板中选择 CATIA。

2. 设置导入选项：

   • 选中Import part manufacturing information（导入零件制造信息），在打开或插入 CATIA 设计时包括产品制造信息。

     如果选择此选项，并且先前已在常规文件选项中选择仅导入组件结构，则该选项将被取消选中。

   • 导入文件时，如果不希望对 CATIA 文件执行曲面优化，请取消选中 Trim control points outside face boundaries（修剪删除由线或边相交而限定的线段。面边界外的控制点）。该选项默认为开启状态。

   • 选中 Map CATIA Geometric sets to SpaceClaim Groups（将 CATIA 几何组映射至 SpaceClaim 组）选项，以从 CATIA 几何组创建 SpaceClaim 组。

   • 对于 CATIA CGR 文件，可指定希望导入面片化数据的方式（与其他面片化格式类似，如 AMF 和 STL）

     • 轻量化

     • 相连网格

     • 简单网格

     • 实体/曲面主体

3. 设置导出选项：

   • Version（版本）：选择 CATIA 版本以设置导出设计的格式。

   • Simplify spline surface data（简化样条曲线没有尖锐边界（即没有顶点）的连续曲线。使用“样条曲线”工具定义多个点来创建样条曲线。使用“拉动”工具拉动时，样条曲线将变为边。曲面数据）：减少曲面控制点的数量

   • Export as hybrid design（导出为混合设计）：选中开启该选项，将模型导出为混合设计。

   无论导入还是导出 CATIA 文件，点对象的 XYZ 轴位置将按照预期缩放。

1. 在左侧面板中选择 ECAD。

2. 设置导入模式：

   • Layout Geometry（布局几何）

   • Layer Topology（层拓扑）需要你另外设定创建焊球的方法（边界框或圆柱）。

1. 在左侧面板中选择 Fluent。

   • Assembly mesh（装配件网格）：作为一个装配件网格导出

   • Blocking mesh（块式网格）：作为一个块式网格导出
   • Per design（按设计）：按照设计导出一个块式网格
   • Per component（按元件）：按照元件导出一个块式网格

1. 在左侧面板中选择 ICEM CFD。

   • Per design（按设计）：按照设计导出
   • Per component（按元件）：按照元件导出

1. 在左侧面板中选择 IGES。

2. 选择一种导入方法：

   • Use facewise connections（使用共面连接）以尝试全部缝合并创建实体（如果可能）。选择该选项后，如果模型被损坏则可能无法导入。

   • Import faces independently（分别导入面）将模型以一系列单独曲面的形式导入，并仅忽略损坏的曲面。

3. 设置导出选项

   1. Export using JAMA IGES subset（使用 JAMA IGES 子集导出）：选中 On（开启）或 Off（关闭）选项

   2. 选择 Export SpaceClaim body（导出 SpaceClaim 主体）选项：

      • Manifold Solid B-Rep Object (MSBO - Type 186)（流形实体 B-Rep 对象（MSBO - 类型186））：MSBO 以所有必要的拓补信息（如壳体从选定面挖空，留下指定厚度外壳的实体或零件。、面、环、边和定点）定义流形主体。
      • Trimmed surfaces (Type 144)（修剪的曲面（类型 144））：这些曲面的边界将由参数化曲面元素（类型 142）上的曲线代表。
      • Bounded surfaces (Type 143)（边界曲面（类型 143））：这些曲面的边界将由边界元素类型 141）代表。边界实体指模型空间曲线和曲面参数化曲线，并对模型空间曲线设置首选项。

1. 在左侧面板中选择 JT Open。

2. 设置导入选项：

   • Import part manufacturing information（导入零件制造信息）：将 JT PMI（产品和制造信息）文件与基准假定一个大小、形状和位置非常精确的对象，用于定位或建立其他对象的几何关系。标签、文本注释可以添加至绘图中的信息，如注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。、尺寸、几何公差、中心标记和材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。清单等。、尺寸测量和 GTOL见“几何公差”（几何距离和公差信息，也称为 GD&T）导入。

   • Import polylines（导入多段线）：从 JT 面片数据中导入多段线。要启用此选项，必须开启 General（常规）文件选项下的 Free curves（自由曲线）。

   • 导入数据：
     • B-Rep
     • 面片
   • 导入面片数据作为：
     • 连接的网格
     • 简单网格
     • 实体/曲面主体
       • 合并面

3. 设置导出选项：

   • 分辨率

     • Coarse, Medium, Fine（粗糙、中等、精细），以使用偏差和角度预设值。

     • Custom（自定义），使用 Deviation（偏差）和 Angle（角度）滑块设置自定义分辨率。

       分辨率指用于表示圆的多边形封闭图形中三条或以上直线组成的复杂对象。“多边形”工具可用于绘制最多 32 条边的多边形。的边数。偏差是指圆半径和多边形半径之间的距离差。角度是指多边形的边与同一点处圆的切线之间的角度。

     • Default（默认）使用系统设置。

     • Use JT Open Toolkit configuration file（使用 JT Open 工具套件配置文件）以导入/导出 JT 文件， 这样可使用标准配置文件控制常规转换参数，其格式由 JT Open 工具套件定义。使用该工具套件还能保证数据 100% 兼容，并可控制更多 LOD（细节层次）以及导出 JT 文件中每个 LOD 的细分曲面CAD 程序间数据交换的方式。细分曲面技术通过极小的三角形，在 CAD 系统中展示线和曲面等实体（多边形数据展示）。XML 和 VRML 格式数据是细分曲面数据的两个实例。参数。

   • Export part manufacturing information（导出零件制造信息）：选中 On（开启）或 Off（关闭）

   • Version（版本）：选择一个 JT 版本

1. 在左侧面板中选择 OBJ。

2. 设置导入选项：

   • Units（单位）：选择单位系统

3. 设置导出选项：

   • Override quality（覆盖质量用于显示设计中实体和曲面质量属性或体积信息的“分析”工具。） 更改导出文件的面片设置，使其与图形面片设置不同。

     • Coarse, Medium, Fine（粗糙、中等、精细），以使用偏差和角度预设值。

     • Custom（自定义），使用 Deviation（偏差）和 Angle（角度）滑块设置自定义分辨率。

       分辨率指用于表示圆的多边形的边数。偏差是指圆半径和多边形半径之间的距离差。角度是指多边形的边与同一点处圆的切线之间的角度。

     • Facet maximum edge length（面片最大边长）：输入一个值，其使用当前模型单位。

     • Facet maximum aspect ratio（面片最大纵横比）: 输入一个在 1- 10 范围内的值。

1. 在左侧面板中选择 Parasolid。

   • Version（版本）：选择 Parasolid 版本以设置导出的设计的格式。

   • Shallow assembly export（浅装配体展示设计中彼此关系的元件和字元件层次结构，如结构树中所示。在机械制造中，由各个制成零件装配而成的整体。见“装配工具”、“元件”。导出）：勾选后，导出时将不会为装配体中的每个元件创建一个额外的实例节点。

1. 在左侧面板中选择 PDF。

2. PDF 3D

   • Import part manufacturing information（导入零件制造信息）：选中 On（开启）或 Off（关闭）

   • 导入PDF面片作为
     • 相连网格
     • 简单网格
     • 实体/曲面主体
       • Merge faces（合并面）

3. PDF 2D

   • Shaded quality (dpi)（着色质量 (dpi)）： 输入一个值（默认为 110 dpi）以设置质量

   • Overlay vector edges（重叠矢量边）：选中此项后， PDF 模型边的质量将改善

1. 在左侧面板中选择 Pro/ENGINEER。

2. 如希望导入面组，请选择 Import Quilts（导入面组）。Pro/ENGINEER 中的面组是一系列单独曲面实体。

3. 如果想要导入该信息，启用 Import part manufacturing information（导入零件制造信息）。

1. 在左侧面板中选择 NX。

2. 如果想要导入该信息，启用 Import part manufacturing information（导入零件制造信息）。

1. 在左侧面板中选择 Rhino。

2. 设置导入选项：

   • 选择 将 Rhino 层转换为 SpaceClaim 元件以导入层。

   • 导入面片数据作为
     • 连接的网格
     • 简单网格
     • 实体/曲面主体
       • 合并面

3. 设置导出选项：

   • 选择 将 SpaceClaim 元件转换为 Rhino 层）以导出层。

   • Version（版本）：选择一个 Rhino 版本。

1. 在左侧面板中选择 SketchUp。

2. 设置导入选项：

   • 导入为：选择 Solid（实体）或 Mesh（网格）。如果 Solid（实体），启用 Simplify to surfaces（简化至曲面），从而通过拟合平面、圆柱和圆锥来清理几何体。

3. 设置导出选项

   • Version（版本）：选择一个 SketchUp 版本。

1. 在左侧面板中选择 STEP产品型号数据交换标准 (ISO国际标准组织制定的建筑和工程绘图标准， 其中包括尺寸和公差标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。原则。您可以自定义标注样式以符合 ASME 标准。见 “ASME”、“JIS日本标准协会为技术图纸制定的标准。您可以自定义标注样式以符合 JIS 标准。默认情况下 JIS 与 ISO 相同，但 JIS 采用第三角视图，而 ISO 采用第一角视图。见 “ASME”、“ISO”。”。 10303)。定义描述产品数据的方法。在导出设计时可选择 STEP 协议。。

2. 设置导入选项：

   • Import Method（导入方法）：

     • Use facewise connections（使用共面连接）以尝试全部缝合并创建实体（如果可能）。选择该选项后，如果模型被损坏则可能无法导入。

     • Import faces independently（分别导入面）将模型以一系列单独曲面的形式导入，并仅忽略损坏的曲面。

3. 设置导出选项：

   • Protocol（协议）：选择一个协议用于格式化导出的设计。

1. 在左侧面板中选择 STL。

2. 设置导入选项：

   • Units（单位）：选择单位制。

   • 导入为：

     • Connected mesh（连接的网格）：使用面片间完整的连接信息创建轻量化网格。

     • Simple facet mesh（简单面片网格）：创建不含面片间连接性信息的轻量化网格

     • Solid/surface body（实体/曲面主体）：将 STL 三角形转换为完整几何。

       • 选中 Merge faces（合并面）复选框可无缝合并一个或多个面。

3. 设置导出选项：

   1. Format（格式）

      • Binary（二进制）（默认）

      • ASCII

   2. File（文件）

      • Per design（按设计）

      • Per component（按元件）

      • Per body（按主体）

   3. 设置 Resolution（分辨率）选项，以使用曲率一个“分析”工具，可显示条纹图或彩色阴影以沿曲线或边展示其曲率。以上值表示曲线或曲面上每一个点的弯曲程度或变化缓急。控制区域中网格面片的大小和形状：

      • Coarse, Medium, Fine（粗糙、中等、精细）使用偏差和角度预设值。

      • Custom（自定义）选项可启用 Deviation（偏差）和 Angle（角度）滑块，以使用自己指定的值。

        请参阅以下对这些选项影响的说明。偏差是穿过模型弯曲剖面的弦和曲线最远点的距离。角度是弦线两端点都在圆上的直线。与剖面曲线相切直线与曲线（弧或圆）有且仅有一个交点，不相互交叉，在切点处与半径垂直。可草绘与曲线相切的线，或与直线或曲线相切的弧线。线之间形成的角度。

      • Facet maximum edge length（面片最大边长），输入所需边长。指定的值为最大边长值，但也可创建较小的边长。ACIS 建模工具会尝试满足所需的边长设置，但在某些设计方案中，为达到最佳设计，创建的边长可能会小于指定的面片最大边长设置。

      • Facet maximum aspect ratio（面片最大纵横比），更改导出 STL 文件3D Systems 推出的立体光刻一种快速成型技术，其使用激光固化光聚合物的连续层，以制造形状由电脑模型定义的零件。 CAD 软件的原始文件格式。可以导出零件和组件 (.stl)。见“立体光刻”。时三角面片的比例。

Deviation（偏差）控制面片边到模型边的距离。下图所示为最大距离对圆柱网格的影响。示例中将纵横比固定为 3，Facet maximum edge length（面片最大边长）设置为 4mm。



最大距离 = 0.75mm 最大角度 = 20 度	最大距离 = 0.01mm 最大角度 = 20 度



注意设置值如何更改沿圆边的面片。内部为平面，故等腰直角三角形为最大有效面片。

左图示例展示默认最大距离为 0.75mm 的情况， 这是指（上部）放大视图中的间隔。将最大距离减至 0.01mm，将沿边产生更多面片，使得面片边更靠近圆柱边，如右图所示。



同样，减少最大角度将沿曲边产生更多面片。此例展示将最大角度由 20 度减至 1 度的效果。

最大距离 = 0.75mm 最大角度 = 1 度



若无固定纵横比及最大边长，将得到更多扭曲三角形，如下图所示。

未设置纵横比或最大边长 最大距离 = 0.75mm 最大角度 = 20 度	未设置纵横比或最大边长 最大距离 = 0.75mm 最大角度 = 1 度	未设置纵横比或最大边长 最大距离 = 0.01mm 最大角度 = 20 度

1. 在左侧面板中选择 TGF。
2. 选择导出方式
   • Per design（按设计）：按设计导出
   • Per assembly（按装配体）：按装配体导出
   • Per part（按零件）：按零件
   • Per body（按主体）：按主体导出
3. 设置面片分辨率
   • Coarse, Medium, Fine（粗糙、中等、精细），以使用偏差和角度预设值。

   • Custom（自定义）可采用 Deviation（偏差）和 Angle（角度）滑块来设置 TGF 网格的分辨率。

     偏差是穿过模型弯曲剖面的弦和曲线最远点的距离。角度是弦线与剖面曲线相切线之间形成的角度。

   • Facet maximum edge length（面片最大边长）可更改导出TGF文件时的三角形最大边长。

   • Facet maximum aspect ratio（面片最大纵横比）可更改导出TGF文件时的三角面片比例。
   • Extract feature edges（抽取特征边）可在导出TGF文件时抽取特征边。输入一个用于确定特征边的角度。

1. 在左侧面板中选择 VRML。

2. 选择 Override quality（覆盖质量）以更改打印分辨率选项和公差。

   • Coarse, Medium, Fine（粗糙、中等、精细），以使用偏差和角度预设值。

   • Custom（自定义），以使用 Deviation（偏差）和 Angle（角度）滑块设置 VRML 网格分辨率。

     偏差是穿过模型弯曲剖面的弦和曲线最远点的距离。角度是弦线与剖面曲线相切线之间形成的角度。

   • Facet maximum aspect ratio（面片最大纵横比），更改导出 VRML 文件时三角面片的比例。

1. 在左侧面板中选择 Workbench（工作台）。

2. 设置基本和高级几何选项。

3. 设置如有可能始终使用SpaceClaim的读取器选项，具体取决于是否希望在打开一个文件时SCDM忽略ANSYS CAD配置管理器（CCM）的设置。可以导入SCDM中的文件格式分为以下三类：

   1. 从不经过ANSYS零件管理器的格式（VRML、STL、PLY、IGES、STEP等）。这些格式始终使用SpaceClaim的读取器。

   2. 必须通过ANSYS零件管理器读取的格式（CATIA V6、DesignModeler、Creo Elements、GAMBIT等）。工作台参考始终适用于这些格式。

   3. 既可通过零件管理器又可通过SpaceClaim的读取器读取的格式。

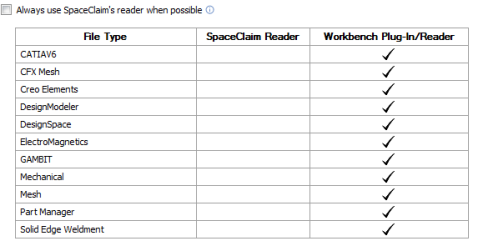

该选项包括一张表，里面显示了每个文件类型将使用哪个读取器。表中所列格式来自上述的第2和第3类。启用该选项会强迫第3类中任何格式均经过 SpaceClaim的互用性功能。若禁用该选项，则每个格式的特性都将由CCM中的相应设置来决定。
