使用 Open（打开）命令可打开由任何所支持格式创建的文件。使用 Save As（另存为）命令将零件、组件
、图纸和三维标记导出为通过其他应用程序读取的格式。许可证类型决定可支持哪些操作。
如果经常使用非文件对象，我们建议设置文件选项，以根据您的需要优化导入和导出过程。
边、面和主体的对象 ID 储存在 .scdoc 文件中。当打开其它文件或将其插入时，会保留对象 ID，而且也可以导出 ID。例如，如果将设计导出给分析公司，他们在几何体上标记加载位置和边界条件等，然后重新导入该设计、进行更改、再重新导出给该分析公司，他们就不需要在新设计上重新创建标记了。
如果导入文件失败，失败原因将报告在窗口右下方边的“状态日志”中。
从文件菜单中选择 Open（打开），或单击快速访问工具栏中的
，或单击 Design（设计）选项卡中
根据所选的文件类型，Open（打开）窗口中会出现其它元素。若需获取这些选项的说明或设置其默认值，请单击Options（选项）。
打开或导入文件后，选择 Check geometry（检查几何）可进行几何检查。见检查几何。
浏览找到并选择要打开或插入的文件。
如果打开文件，它会显示在新的设计窗口中。如果插入文件，它会作为外部部件出现在活动设计中。
如果尝试打开或插入的文件路径中包含无效字符，程序会将其替换为有效字符以避免出错。
如果打开包含缺失元件的 Inventor、Pro/ENGINEER、或 Unigraphics 文件，系统会提示查找缺失文件。
单击状态栏的 Stop（停止）可取消正在进行的导入。
文件成功导入后，文件名将在“状态日志”中显示。
展开下方区域以了解指定文件格式。
从 File（文件）菜单中选择 Save as（另存为）。
也可以按 F12 键或按 Ctrl+Shift+S。
必须先将设计另存为文档，才可将其导出为其他格式。
从 Save as type（另存为类型）下拉列表中选择一种文件类型。
根据所选的文件类型，Save as（另存为）窗口中将出现其他选项。
Save as copy（另存为副本）如果要采用新名称保存设计所引用的外部元件的副本，或者要使用其他外部元件替换外部元件时，请选择此选项。必须单击 Resources（资源）才能实现此操作。
References（参考）显示文件引用的所有外部元件。选择一个或多个外部元件，单击 Browse（浏览）以重命名或替换这些元件。
Override Units（覆盖单位）导出一些文件类型时可使用 。从列表中选择单位。
Options（选项），还可为所选文件类型设置默认导出选项。
Units（单位）取决于文件类型
View（视图）选择标准视图
Version（版本）取决于文件类型

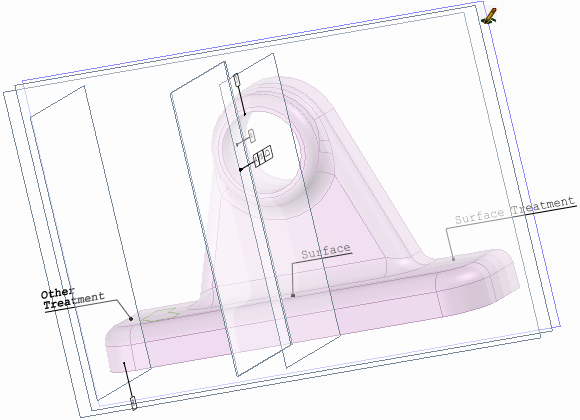

Export part manufacturing information（导出零件制造信息） (JT)
Use Perspective Camera（使用透视相机）在 KeyShot 中使用
Store 3D data as（将三维数据另存为）：对于 PDF 文件，可选择几何 (PRC B-Rep) 或仅面片（通用三维标准）

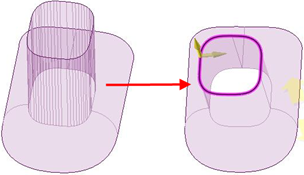

Convert components to Rhino layers（将元件转换为 Rhino 图层）
Protocol（协议）：用于可以是 203 或 214 的 STEP 文件。
Image size (pixels)（图像大小（像素））：对于 Bitmap、GIF、JPEG、PNG、TIFF 文件，打开 Image Size（图像大小）对话框
使用默认线宽导出隐藏线。关系。
对于 CATIA、Parasolid、STL
可将仅含有草绘曲线的文档保存为 binary (.sab)、ACIS text (.sat)、
保存设计时，会为导入的具有相同文件名的设计指定唯一的文件名。例如，如果导入 name.prt 和 name.asm，这些文件将另存为 name.scdoc 和 name2.scdoc。
展开下方区域以了解指定文件格式。
浏览查找文件夹并在对话框中键入文件名。
单击 Save（保存）。
Import（导入）：支持的文件类型
导出：支持的文件格式
拖动文件图标至标题栏或功能区的任何位置。若无打开的设计选项卡，也可将该图标拖至设计窗口。
此操作将打开设计及所有图纸、标注等。
也可从特定应用程序中剪切粘贴数据。见从其它应用程序中进行复制粘贴。
从 File（文件）菜单中选择 Save as（另存为）。
也可以按 F12 键或按 Ctrl+Shift+S。
必须先将设计另存为文档，才可将其导出为其他格式。
从 Save as type（另存为类型）列表中选择图片文件类型（GIF、JPG、PNG 或TIFF）。
（可选）单击Image size（图像大小）可更改图像大小。
浏览查找文件夹并在对话框中键入文件名。
单击 Save（保存）。
在设计窗口中右键单击，然后选择Copy Scene（复制场景），可将设计窗口中的内容图片复制到 Windows 剪贴板。然后即可将图片粘贴至文档中。
右键单击结构树中的顶层元件，选择 Open root part（打开根零件），可打开其其父文档关闭后保存的设计父文档。这种问题可能存在于通过旧版本创建的文件中。
SpaceClaim Converter是一项用于在SpaceClaim所支持的文件格式中轻松进行转换的实用工具。它是一个单独的应用，程序名为Converter.exe，位于SpaceClaim安装文件夹内。
通过这个转换器，可以方便地将很多文件从一种格式转换成另一种格式。我们可以逐个指定文件，也可选择目录。所有被转换的文件都必须是相同类型的。
转换器位于SpaceClaim的安装目录下。只需双击converter.exe就能打开转换器对话框。
选择想要转换的文件。所有文件都必须是同一种格式。你可以通过下面任意命令组合来制定列表。
在获得待转换文件的列表后，单击Convert（转换）按钮。转换操作过程中，你会获得以下反馈。
Skip（跳过）：单击此按钮可跳过（不转换）当前文件。
Abort（中止）：单击此按钮可取消整个操作进程。
Pause（暂停）：单击此按钮可暂停操作进程。暂停后，此按钮会切换成Resume（恢复）。
我们需要指定输出文件类型以及转换器所使用的其他一些目录。常用转换设置可予以保存并再次使用。
转换器选项介绍如下。
此处有一个用于检查有无插件的命令行开关（用于SpaceClaim）。
Copyright © 2004-2017 ANSYS, Inc. All Rights Reserved. SpaceClaim is a registered trademark of ANSYS, Inc.
ACIS
Insert File（插入文件）自己尝试。
