属性

Properties（属性）面板用户界面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。位于 SpaceClaim 界面左侧，在结构树"结构"面板中的一个显示模式有草图、剖面一种设计模式，可在剖面中对边和顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。和 Options（选项）面板下方。在设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体用于描述二维草图或三维绘图中对象的术语。和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域， 也称为“工作区”。中三击选择或在结构树中选择完整元件、曲面或实体时，将在 Properties（属性）面板上看到所选对象的属性。可使用 Properties（属性）面板修改各项属性值，比如通过 Color（颜色）设置所选面或主体一个实体或曲面。的颜色。也可使用该面板来更改其他属性值。

除元件、曲面和实体之外，还可修改草绘对象、插入图像、阵列和钣金件的属性值。这些对象的属性设置详情可参阅具体主题一组用于旋转、平移和缩放的视图导航选项。中的描述。

建议对 Properties（属性）面板进行相应配置，以便同时查看对象属性和 Structure（结构）面板。

修改对象的属性

1. 选择结构树中的对象或右键单击设计窗口中的对象，然后选择 Properties（属性）。

2. 编辑属性值。

修改分析属性

1. 单击结构树中的顶层装配元件
2. 在 Properties（属性）面板中，展开 Analysis（分析）属性以显示 Share Topology （共享拓扑）属性
3. 单击属性输入面板
4. 打开下拉菜单，选择
   • None（无）（默认）
   • Merge（合并）
   • Share（共享）

有关详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。信息，请参阅 ANSYS 中的共享拓扑。

修改文档属性

1. 在结构树中选择顶层设计或元件。

   可按住 Ctrl 键选择多个元件。

2. 在 Properties（属性）面板中，展开 Document（文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组合的模型文件 (.scdoc) 。）属性以显示下列信息

   • Display Name（显示名称）：可使用文件名以外的其他名称。

   • Document Path（文件路径）：磁盘上的文件路径。

   • Locked（锁定）：若要防止模型被修改，将此项设置为 True。

   • Use File Name（使用文件名）：如果要显示结构树中顶层设计元件见“元件”的文件名，将此项设置为 True。如要使用显示名称，则将其设置为 False。

3. 在 Properties（属性）面板的 File（文件）部分输入其他信息，例如创建者、说明、标题及版本。

   这些属性可包含在 BOM 表中。

创建自定义文档属性

1. 在结构树中选择顶层设计或元件。可以选择多个元件。

2. 在 Properties（属性）面板中单击右键，并选择 Add Document Property（添加文档属性）以创建一个自定义属性。

3. 展开该属性以显示其值。

4. 为该属性输入一个名称，选择其类型（日期、布尔、数字或字符串）并输入其值。

   在 Properties（属性）面板中单击右键，并选择 Delete Document Property（删除文档属性），可删除自定义属性。

创建自定义元件属性

1. 在结构树中选择一个元件。

2. 在 Properties（属性）面板中单击右键，并选择 Add Component Property（添加元件属性）以创建自定义属性。

3. 展开该属性以显示其值。

4. 为该属性输入一个名称，选择其类型（日期、布尔、数字或字符串）并输入其值。

   自定义元件属性可在 BOM 表和注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。字段中使用。在 Properties（属性）面板中单击右键，并选择 Delete Component Property（删除元件属性），可删除自定义属性。

材料属性

可为钣金零件中使用的材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。设置尺度。分配尺度可让您在粒度更小的级别控制钣金零件的厚度。尺度是指用数字定义的钣金件厚度：数字越小，钣金件越薄。必须为钣金设计或元件分配材料，才能显示尺度下拉列表。不能为已分配“未知材料”选项的设计或元件选择尺度。

要分配材料，请在结构树顶层选择设计，或选择要分配材料的元件，然后在 Properties（属性）面板 Material（材料）功能组中选择 Material Name（材料名称）下拉列表。在 Properties（属性）面板 Thickness（厚度）功能组中，单击尺度下拉列表并选择一个尺度。

可通过以下方式指定元件的材料属性：

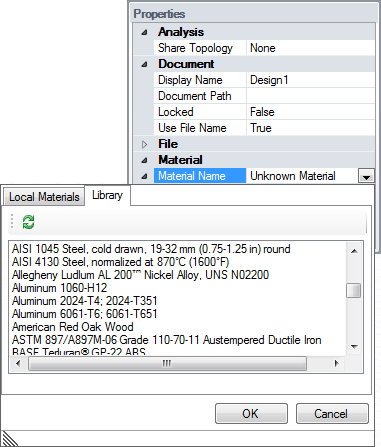

从材料库中选择材料

1. 在结构树中选择一个元件。

2. 在 Properties（属性）窗格中展开 Material（材料）属性。

3. 单击 Material Name（材料名称）字段中的 显示材料库见“库可从“属性”面板的“材料库”中选择材料，并添加到“本地材料”中。 在脚本方面，类库是一个用于描述API的帮助文档。”。

4. 选择 Library（库）选项卡。

5. 选择一个材料，然后单击 OK（确定）。

   材料及其属性随即显示在 Properties（属性）面板中，并可进行编辑。材料也会显示在 Local Materials（本地材料见“库”）选项卡中，并随 SCDOC 文件SpaceClaim 的文件格式 (.scdoc)。文件符合 Microsoft Open Packaging Convention，Microsoft Office 2007 也使用该约定。这些文件实际上是具有特殊结构的 zip 压缩档案，其内容主要为 XML 数据。保存。可通过 SpaceClaim 选项中的 Resource（资料）下载材料。



从本地库中选择材料

1. 在结构树中选择一个元件。

2. 在 Properties（属性）窗格中展开 Material（材料）属性。

3. 单击 Material Name（材料名称）字段中的 显示材料库。

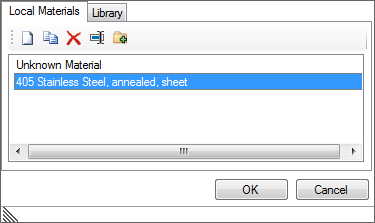

4. 选择 Local Materials（本地材料）选项卡。

5. 选择一个材料，然后单击 OK（确定）。

   材料及其属性随即显示在 Properties（属性）面板中，并可进行编辑。材料还会随 SCDOC 文件保存。

   可以重命名、复制和删除本地库中的材料。也可创建新材料。



创建材料

1. 在结构树中选择一个元件。

2. 在 Properties（属性）窗格中展开 Material（材料）属性。

3. 单击 Material Name（材料名称）字段中的 显示材料库。

4. 单击 New（新建）按钮来创建新材料。

5. 输入材料的名称。

6. 单击 OK（确定）。

7. 在 Density property（密度属性）中输入材料的密度。

   如在设计的其他位置指定材料密度，或在同一 SpaceClaim 会话中指定，SpaceClaim 会在 Density（密度）属性中显示该值。

8. （可选）展开其他材料属性，并分别输入相应的值和单位。

   材料及其属性会显示在 Local Materials（本地材料）选项卡中，并随 SCDOC 文件保存。

要从元件中删除材料，可从 Local Library（本地库）中选择 Unknown Material（未知材料）。

仅可更改材料属性的密度值。所有其他值均由所选材料确定。

在 Local Materials（本地材料）选项卡中，也可执行以下操作：

• 选择一个材料，然后单击 Copy（复制）按钮。将使用原始名称附加“Copy 1”的形式创建新材料。
• 删除所选材料
• 重命名所选材料
• 选择一个材料，然后单击 Add to Library（添加到库）按钮，将该材料添加到库中。

识别圆角和倒角

可自动识别在 SpaceClaim 中创建的圆角两条线或边相交处的倒圆角。外圆角是指外角，内角成为内圆角。内圆角和外圆角统称为圆角。见“内圆角”、“固定半径圆角”、“可变半径圆角”。和倒角使用“拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”工具在两边间创建的斜角；等角度；斜角。，但导入模型中的这些角则无法识别。

1. 选择圆角或倒角面。

2. 将 Round（圆角）或 Chamfer（倒角）属性更改为 True。

图纸属性

可在 Properties（属性）面板中修改图纸视图的属性，以及标注、BOM、表及螺纹等图纸中的其他内容。
